Правила настройки контуров в радиоприемниках

О необходимости подстройки колебательных контуров приемника можно судить по несоответствию градуировки шкалы настройки, пониженной или неравномерной по диапазонам чувствительности и плохой избирательности. Единой схемы для настройки контуров приемников различных типов не существует, но при всякой подстройке их различают четыре вида операций:

  1. Настройка одного или нескольких контуров на какую-либо фиксированную частоту (в каскадах ПЧ, контурах заграждающих фильтров и в приемниках с фиксированной настройкой).
  2. Согласование резонанса между одновременно настраивающимися несколькими контурами (в приемниках прямого усиления и высокочастотной части супергетеродина).
  3. Сопряжение кривой настройки с градуировкой шкалы.
  4. Регулировка избирательности приемника.

Все ли или только некоторые из этих операций подлежат выполнению - зависит от типа приемника и его состояния. У приемников прямого усиления различают антенный или входной контуры, контуры УВЧ и контур детектора с обратной связью или без нее, а у супергетеродинных приемников - высокочастотные контуры (перед преобразователем частоты), контур гетеродина и контуры ПЧ (последний из них - контур детектора). Кроме того, во многих приемниках имеются заграждающие контуры, включенные обычно сразу за антенным гнездом. Сильно расстроенный приемник подстраивают, начиная с контура детектора, а затем, последовательно приближаясь к антенне, настраивают все прочие контуры.

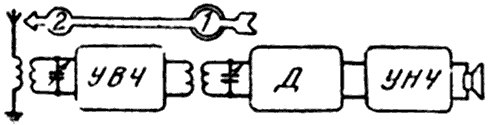

Рис. 1. Подстройка контуров приемника прямого усиления

У супергетеродинных приемников контур гетеродина настраивают до подстройки контуров, стоящих перед преобразователем частоты. Контуром, определяющим градуировку, в приемнике прямого усиления является контур детектора (особенно при наличии в нем обратной связи), а в супергетеродине - совместно контур гетеродина и контуры УПЧ. Входные контуры (перед преобразователем частоты) подстраивают последними в соответствии с полученной градуировкой шкалы pис. 2.

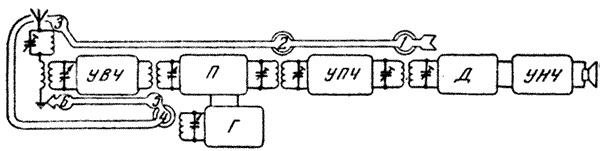

Рис. 2. Порядок настройки контуров супергетеродина

    УВЧ - усилитель высокой частоты
    Д - детектор
    УНЧ - усилитель низкой частоты
    П - преобразователь
    Г - гетеродин
    УПЧ - усилитель промежуточной частоты.

Двумя кружочками обведены номера контуров, определяющих градуировку шкалы настройки приемника.

Колебательные контуры ЧМ канала настраивают в такой же последовательности после окончания настройки контуров всех диапазонов АМ.

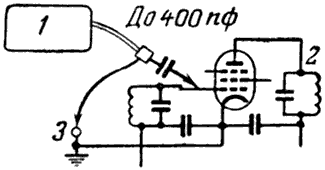

Рис. 3а. Подключение СГ к управляющей сетке

Для подстройки контуров необходим высокочастотный источник напряжения, частоту которого можно устанавливать с достаточной точностью. Это может быть генератор стандартных сигналов ГСС, сигнал-генератор СГ или самодельный генератор. Присоединяя сигнал-генератор к подлежащим подстройке контурам, надо помнить, что они нагружаются соединительными проводами, расстраиваются и увеличивают свое затухание. Поэтому напряжение ВЧ следует всегда подавать на управляющую сетку лампы, предшествующей подстраиваемому контуру (pис. 3а), а при подстройке антенного контура - на гнездо антенны (pис. 3б) через эквивалент антенны (pис. 3в).

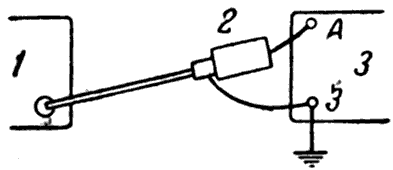

Рис. 3б. Подключение СГ к гнезду антенны

  1. Сигнал-генератор
  2. Эквивалент антенны
  3. Приемник.

Точная подстройка колебательного контура на фиксированную частоту может быть осуществлена с помощью одного подстроечного элемента. Для точного согласования нескольких одновременно перестраиваемых контуров необходимо иметь конденсаторы переменной емкости со строго одинаковым законом изменения емкости и два подстроечных элемента, позволяющих выравнивать как индуктивности всех контуров, так и начальные емкости их.

Для достижения же хорошего сопряжения между настройками входных колебательных контуров и гетеродинного контура, в последнем надо иметь три подстроечных элемента. При этом точное сопряжение обеспечивается только в трех точках диапазона. Качество же сопряжения в остальных точках зависит от выбора первых трех точек и от расчета гетеродинного контура. Если произвести сопряжение не в тех точках, которые были предусмотрены расчетом, то можно получить очень большие отклонения от сопряжения в промежуточных точках, следствием чего явятся большая неравномерность чувствительности по диапазону и снижение помехоустойчивости приемника.

У большинства современных промышленных приемников предусмотренные расчетом точки точного сопряжения отмечаются особыми метками непосредственно на шкале настройки.

Рис. 3в. Эквивалент антенны

При относительно узких диапазонах (с небольшим относительным изменением частоты) вполне удовлетворительное согласование и сопряжение настроек можно получить при уменьшенном колличестве подстроечных элементов и точек точного сопряжения. К этому часто прибегают на растянутых диапазонах КВ и в диапазоне УКВ, а в упрощенных приемниках даже на диапазонах СВ и ДВ. Качество сопряжения может быть также нарушено, если при подстройке колебательных контуров слегка изменить значение промежуточной частоты.

Расчетное значение ПЧ и допуск на ее отклонение от номинала указываются в технических описаниях радиовещательных приемников. Поэтому, раньше чем начинать подстройку колебательных контуров, следует внимательно ознакомиться со шкалой настройки приемника и его описанием, выяснить все частоты, на которых необходимо производить подстройку его контуров, и подготовить соответствующую измерительную аппаратуру.

Кроме генератора сигналов, при настройке колебательных контуров очень полезно иметь измеритель выхода (специальный вольтметр переменного тока, предназначаемый для измерения выходного напряжения УНЧ) и высокоомный вольтметр постоянного тока со шкалой на 5-10 В или универсальный ламповый вольтметр (постоянного и переменного тока).

Из числа специальных инструментов, необходимых при настройке колебательных контуров, упомянем изолированные отвертки и ключи, применяемые для вращения подстроечных сердечников различных типов. Эти инструменты легко изготовить самому из текстолитовых палочек. Металлические лезвия и головки должны иметь минимальные размеры и массу с тем, чтобы их влиянием на настраиваемые катушки индуктивности можно было пренебрегать.

Если в каскадах УПЧ и ВЧ настраиваемого приемника применены лампы с выводом управляющей сетки сверху балона, то для подключения к ним генератора сигналов удобно воспользоваться специальным колпачком, который надевается вместо имеющегося в приемнике. При этом от управляющей сетки отключается предшествующий колебательный контур, который может шунтировать выход генератора и осложнять настройку последующих колебательных контуров.


В.К. Лабутин. "Книга радиомастера". 1964 год
