Обнаружение неисправностей в радиоприемниках

Итак, Вам удалось разыскать древний приемник!

Или, скажем так - случайно попал в руки "раритет", "антиквариат" или называйте как угодно. Что дальше? Вид у аппарата, прямо сказать, довольно печальный. Слой пыли придает ему вид рухляди, мимо которой другой прошел бы мимо, не обратив никакого внимания. Но если Вам удалось под слоем пыли рассмотреть нечто большее, руки и голова на месте - вперед !

Результат работы превзойдет все Ваши ожидания! Кроме того, сам процесс восстановления, возврата к жизни почти утраченного, должен принести моральное удовлетворение. Восстановленный аппарат удивит Вас превосходным мягким звучанием, характерным только ламповой аппаратуре, а дизайн аппарата прошлого века добавит к интерьеру колорит старины. Но для этого предстоит поработать!

Ремонту предшествует более или менее трудоемкая работа по обнаружению его неисправностей. Основные правила и порядок систематического исследования приемников приведены ниже. Систематическое обнаружение неисправности состоит в последовательном определении все более ограниченного участка приемника, в котором сосредоточена неисправность. Сначала надо попытаться определить укрупненный блок, содержащий неисправность (выпрямитель, низкочастотная часть и т.д.), затем внутри подозреваемого блока отыскать неисправный каскад, а затем уже в этом каскаде - неисправную деталь.

Такой метод позволяет обнаружить неисправность значительно быстрее, чем беспорядочные проверки тех или иных деталей приемника. Применение этого метода требует не только определенной последовательности испытаний, но и внимательного логического анализа результатов каждого эксперимента, который возможен лишь при четком представлении сначала блок-схемы приемника, а затем и всей принципиальной схемы и функционального взаимодействия всех его элементов.

Внешний осмотр

Это первое испытание, которому подвергают приемник и которым никогда не следует пренебрегать. Проверка внешнего состояния приемника, механической исправности его органов управления, указателя шкалы настройки и других индикаторов, состояние шнура питания, гнезд на задней стенке приемника, электропроигрывателя (в радиолах), наличия и целостности предохранителей, положения переключателя напряжения сети позволяет часто обнаружить неисправность.

При отсутствии явных и грубых неисправностей, выявляющихся при внешнем осмотре аппарата, нужно испытать его в работе, так как этот путь является скорейшим при отыскании неисправностей.

Проверка приемника без измерительных приборов

Такая проверка является предварительным испытанием, в ходе которого часто удается определить неисправный участок. Оно осуществляется путем проверки работоспособности на слух на всех диапазонах и от гнезд звукоснимателя. Перед включением под напряжение полезно проверить аппарат на отсутствие в нем короткого замыкания в анодных цепях.

Для этого достаточно снять заднюю крышку приемника и отрицательный полюс анодных цепей взять с гнезда заземления, шасси, металлических корпусов деталей или экранов, положительный же полюс можно взять с лепестков выходного или силового трансформатора, электролитических конденсаторов сглаживающего фильтра или панельки кенотрона. Поскольку в этих цепях могут быть электролитические конденсаторы, то омметр или пробник надо присоединять, соблюдая полярность анодной цепи.

Исследуемый приемник или усилитель можно включить под напряжение, если омметр покажет сопротивление не менее десятков тысяч Ом, причем источник питания должен быть защищен плавким предохранителем. Сразу же после включения приемника можно судить об исправности предохранителя и силового трансформатора (по наличию накала лампочек, освещающих шкалу, и накала оптического индикатора настройки), и выпрямителя (по появлению свечения экрана оптического индикатора и легкого фона, создаваемого громкоговорителями). Если силовая часть исправна, то далее надо убедиться в работоспособности низкочастотной части.

Работа низкочастотной части проверяется касанием пальцем незаземленного гнезда звукоснимателя при соответствующем положении переключателя и полностью введенном регуляторе громкости. Если УНЧ работает, то при этом будет прослушиваться фон переменного тока. В радиолах испытание УНЧ может производиться непосредственно при помощи звукоснимателя, причем одновременно проверяется сам звукосниматель. Если усилитель промежуточной частоты (УПЧ) работает, а также действует гетеродин, то переключение диапазонов у большинства приемников сопровождается ясно слышимыми через громкоговорители щелчками.

Проверка работоспособности приемника с встроенной ферритовой антенной в диапазонах ДВ и СВ осуществляется настройкой на местные радиовещательные станции. Наличие внутренней УКВ антенны позволяет аналогично проверить работу УКВ блока. При отсутствии внутренних антенн, а также на КВ диапазонах работоспособность приемников можно оценивать, подключая в гнездо антенны кусок провода 0,2-1 м или прикасаясь к гнезду антенны пальцем (с помощью неизолированного штырька, металлической отвертки).

Даже в отсутствии радиопередач о прохождении сигнала с гнезда антенны можно судить по громкому щелчку, сопровождающему момент присоединения проводника к антенному гнезду (при этом щелчок должен быть значительно громче, чем при касании того же проводника к гнезду заземления). Такая проверка позволяет выявить неисправности гетеродина или усилителя высокой частоты (в том числе УКВ блока) на отдельных диапазонах.

Появление сильных тресков при вращении ручки настройки на одних и тех же участках шкалы при включении различных диапазонов (кроме УКВ) свидетельствует о замыканиях в блоке конденсаторов переменной емкости. Трески или громкие шорохи при вращении регулятора громкости даже в положении переключателя "Звукосниматель" говорят о неисправности (плохом контакте, протертой подковке) потенциометра регулировки громкости. При наличии сильных искажений можно также определить ту часть приемника, в которой они возникают. Сохранение искажений при воспроизведении грамзаписи указывает на неисправность в низкочастотной части.

Наличие искажений только при приеме свидетельствует о неисправности в высокочастотной части (включая детектор). Часто без вскрытия приемника, по отсутствию накала у отдельных ламп (у сдвоенных ламп должны светиться два катода) можно сразу обнаружить перегоревшую лампу. Успешная диагностика неисправностей приемника на слух без применения приборов требует определенного опыта. Если таким методом установить неисправность не удалось, то следует перейти к систематической проверке при помощи измерительных приборов.

Покаскадная проверка прохождения сигнала

Принципиальной схемы, как правило вместе с аппаратом нет. Но при желании найти можно. В Интернете, в библиотеках, в частных коллекциях. Если поиски не принесли результатов (попался очень редкий, выпущенный в малом количестве или очень старый приемник), то необходимо найти цоколевки всех ламп, входящих в состав аппарата. Имея цоколевки, по монтажу, несложно проследить прохождение сигнала от антенны до громкоговорителя.

Если приемник после включения совсем молчит, то предварительно следует убедиться в исправности громкоговорителя и выходного трансформатора. Для этого при выключенном питании достаточно сигнал от трансляционной сети подать на первичную обмотку выходного трансформатора. При отсутствии подводки трансляционной сети можно воспользоваться батарейкой от карманного фонаря или пробником (в моменты подключения и отключения должны быть слышны щелчки). При исправных громкоговорителях и выходном трансформаторе включают питание и первым делом проверяют силовую часть.

Блок питания - наиболее слабый участок любого лампового радиоприемника или радиолы. На него падает наибольшая часть неисправностей. С него поэтому обычно и начинают проверку. Проверка блока питания состоит в измерении напряжения накала ламп, выпрямленного анодного напряжения (оно обычно составляет 200-250 В) и, если слышен сильный фон переменного тока, в измерении напряжения пульсаций на выходе фильтра выпрямителя.

Типичные неисправности силовой части

  1. Отсутствуют анодное и накальное напряжение из-за неисправности предохранителя, выключателя или переключателя сетевого напряжения, а также из-за обрыва в цепи первичной обмотки силового трансформатора. В приемниках универсального питания это может быть из-за перегорания нити накала любой лампы или из-за обрыва в цепи накала (например, при отсутствии контакта в ламповых панельках).
  2. Напряжение накала понижено или повышено из-за неправильной установки переключателя сетевого напряжения или в результате замыкания части витков в трансформаторе.
  3. Отсутствует анодное напряжение по причине выхода из строя вентиля, конденсатора сглаживающего фильтра или конденсатора, блокирующего высоковольтную обмотку силового трансформатора.
  4. Анодное напряжение понижено из-за потери эмиссии кенотроном или неисправности селенового столбика или германиевых диодов, большой утечки у сглаживающих пульсацию конденсаторов и неисправности высоковольтной обмотки силового трансформатора.
  5. Большая пульсация выпрямленного напряжения из-за неисправности конденсаторов сглаживающего фильтра.

Более сложные неисправности в силовой части приемника встречаются редко, и в таких случаях нужно подвергнуть все детали выпрямителя полным испытаниям. Покаскадную проверку приемника при полном его бездействии или при недостаточной отдаваемой им мощности начинают с оконечного каскада усилителя низкой частоты, для чего подают на сетку оконечной лампы напряжение порядка нескольких вольт от генератора НЧ частотой 400-1000 Гц.

Подобным же образом, но меньшими напряжениями испытывают входные каскады низкочастотной части приемника. Всякий раз при переходе к предыдущему каскаду для достижения прежней громкости на выходе подаваемое от генератора напряжение должно уменьшаться в 10-100 раз. Если при переходе к какому-нибудь предыдущему каскаду напряжение генератора приходится увеличивать, то это говорит о неисправности каскада.

Приближение к неисправному месту в каскадах промежуточной и высокой частоты начинают тоже в направлении от конца к началу, т.е. от детектора к антенне. При этом пользуются генератором модулированного высокочастотного сигнала, частоту его устанавливают в соответствии с собственной частотой колебательных контуров промежуточной и высокой частоты и напряжение от генератора подводят к сеткам соответствующих ламп. Прекращение прохождения сигнала или отсутствие усиления какого-либо каскада и определяют участок схемы или каскад, в котором нужно искать повреждение.

Наиболее распостраненными причинами появления искажений являются неисправность громкоговорителя, замыкание части витков первичной обмотки выходного трансформатора, выделение газа в оконечной лампе (в стеклянном баллоне при этом видно яркое голубое свечение), неподходящее напряжение сеточного смещения или обрыв в сеточной цепи одной из ламп усилителя низкой частоты и перегрузка этого усилителя из-за плохой работы системы АРУ.

Путем поочередного испытания громкоговорителя, оконечной лампы, предварительных каскадов усиления низкой частоты (от звукового генератора) и затем всего УНЧ (от проигрывателя), а также каскадов усиления ПЧ, преобразователя, УВЧ и входных антенных цепей (от модулированного сигнал-генератора) определяют вносящий искажения каскад.

Неисправность высокочастотных генераторов (в том числе и гетеродинов приемников) определяется измерением ламповым вольтметром или электронно-оптическим индикатором амплитуды генерируемых ими колебаний на всех участках всех диапазонов. Определив неисправный каскад, нетрудно уже обнаружить и неисправную деталь в нем.

Проверку ЧМ канала в приемниках с УКВ диапазоном проводят аналогичным методом, но с помощью генератора сигналов, модулированных по частоте. При этом УКВ блок вскрывать не следует. Для выявления неисправного узла приемника в диапазоне УКВ достаточно проверить прохождение сигнала в каскадах промежуточной частоты, а затем прямо со входа УКВ блока. В основе дальнейших испытаний, имеющих целью выявление неисправной детали, лежат два метода: измерение рабочего режима ламп и исследование каскада на рабочих частотах.

Измерение рабочего режима ламп

Под рабочим режимом лампы понимается совокупность приложенных к ее электродам постоянных напряжений и проходящих в их цепях постоянных токов. Для каждой лампы того или иного каскада конкретного приемника, усилителя или другого аппарата существует определенный оптимальный режим, в расчете на который сконструирован данный аппарат; этот режим оговаривается изготовляющим аппарат заводом.

Для измерения токов в цепях электродов достаточно измерить напряжения на них и подсчитать токи по закону Ома. При пользовании амперметрами в цепях высокой и низкой частоты их надо включать ближе к заземленному по переменному току полюсу катушек, трансформаторов, сопротивлений и т.д. При измерении постоянного тока амперметры должны блокироваться конденсатором 0,005-0,5 мкФ в цепях высокой и 0,1-1 мкФ в цепях звуковой частоты.

Рис. 1. Измерение токов в цепях электродов

Чтобы судить об истинных значениях напряжений, измерять напряжения на электродах ламп нужно только относительно катода и обязательно высокоомным вольтметром.

Особенно трудно измерение истинных напряжений на управляющих сетках, так как в их цепях обычно включаются сопротивления порядка 1 МОм. При наличии таких сопротивлений измерять напряжение на сетке можно только высокоомным вольтметром постоянного тока с входным сопротивлением не ниже 10-15 МОм. Если такого вольтметра нет, то приходится довольствоваться измерением напряжения сеточного смещения на том сопротивлении, где оно выделяется (в цепи катода лампы или в цепи общего минуса).

Типовые режимы ламп в радиоприемниках

УВЧ: 6К3, 6К7, 6Ж3П, 6К4П
Напряжение сеточного смещения, В -1...-3
Напряжение на экранирующей сетке, В 90-110
Напряжение на аноде, В 150-250
УКВ блок: 6Н3П
Напряжение сеточного смещения, В 0...-2*
Напряжение на аноде, В 130-150
Преобразователь частоты АМ: 6А7, 6А8, 6А2П, 6И1П
Напряжение на управляющей сетке, В -1...-3
Напряжение на экранирующей сетке, В 90-100
Напряжение на аноде, В 150-250
Напряжение на сетке гетеродина, В 0*
Напряжение на аноде гетеродина, В 100-160
Напряжение задержки АРУ, В -2...-3
Предварительный УНЧ: 6Г2, 6Г7, 6Б8С, 6Н8С, 6Н9С, 6Ж8, 6Н2П
Напряжение сеточного смещения, В -1,5...-8
Напряжение на экранирующей сетке, В 20-100
Напряжение на аноде, В 30-150
Оконечный усилитель НЧ: 6Ф6С, 6П3С, 6П6С, 6П1П, 6П14П
Напряжение сеточного смещения, В -12...-17
Напряжение на экранирующей сетке, В 150-260
Напряжение на аноде, В 150-300

* Напряжения, создаваемые за счет сеточных токов не учтено.

Существенные отклонения (более чем на 20%) измеренных напряжений и токов свидетельствует о неисправности или соответствующих ламп, или других деталей, от которых зависит режим питания ламп (при условии исправности силовой части и номинальном напряжении питающей сети).

Все лампы, режим которых нарушен, необходимо сразу же проверить. Для этого можно воспользоваться испытателем ламп или другим, заведомо исправным, приемником, в котором и надо проверить работоспособность ламп. Если такой возможности нет, то все подозреваемые лампы следует заменить другими, не вызывающими сомнений, и вновь проверить рабочий режим этих каскадов. Сохранение прежних отклонений в рабочем режиме ламп укажет на то, что подозрения с лампы можно снять и надо переходить к выявлению неисправностей в других деталях.

В результате проверки рабочего режима ламп можно быстро установить такие неисправности, как изменение сопротивлений в анодной цепи и цепи экранирующей сетки, изменение сопротивления смещения, пробой конденсатора, блокирующего на землю любой из электродов, обрыв в анодной катушке или дросселе и т.п.

Рис. 2. Испытание разделительного конденсатора на утечку

В усилителе НЧ при измерении рабочего режима ламп проверяются почти все детали; непроверенными остаются только разделительный конденсатор, связывающий анод предшествующей лампы с управляющей сеткой следующей лампы, сопротивления в цепи управляющей сетки и цепи отрицательной обратной связи, которые можно испытать отдельно при выключенном питании. Проверить изоляцию разделительного конденсатора Сс при отсутствии мегомметра можно, согласно приведенной схеме.

Сначала надо вынуть из панельки лампу следующего после него каскада и присоединить параллельно ее сеточному сопротивлению чувствительный микроамперметр (со шкалой 100 мкА), а затем включить питание. В первый момент стрелка прибора может слегка отклониться (при зарядке конденсатора), но затем она должна вернуться точно на нуль. Если этого не получается, то конденсатор дает утечку, которая уменьшает отрицательное смещение следующей лампы и искажает ее режим.

Этот способ проверки разделительного конденсатора на утечку применим к любому конденсатору, присоединенному одним концом непосредственно или через сопротивление к плюсу высокого напряжения. Для этого микроамперметр должен включаться в разрыв одного из подходящих к конденсатору проводов.

Рис. 3. Измерение постоянных напряжений в супергетеродине

  1. На аноде лампы преобразователя частоты
  2. На экранирующих сетках ламп преобразователя частоты и УПЧ
  3. На аноде лампы гетеродина
  4. На аноде лампы УПЧ
  5. На катоде лампы УПЧ (напряжение сеточного смещения)
  6. На катоде лампы предварительного каскада УНЧ (напряжение сеточного смещения)
  7. На аноде лампы предварительного каскада УНЧ
  8. На катоде лампы выходного каскада УНЧ (напряжение сеточного смещения)
  9. На аноде лампы выходного каскада УНЧ
  10. На первом конденсаторе сглаживающего фильтра выпрямителя
  11. На втором конденсаторе сглаживающего фильтра выпрямителя.

Обнаружение неисправностей при подаче сигнала рабочей частоты

Бывают случаи, когда, несмотря на правильный режим питания всех ламп, все же приемник работает плохо или даже вовсе молчит. При этом неисправный каскад обычно удается обнаружить методом покаскадной проверки прохождения сигнала. Дальнейшее определение характера неисправности в выявленном каскаде, если режим питания лампы не вызывает явных сомнений, производят тщательным исследованием его на рабочих частотах.

Для этого необходим генератор сигналов соответствующей частоты, который подсоединяется ко входу исследуемого каскада. Для независимого исследования любого каскада приемника может оказаться полезным специальный прибор, называемый апериодическим приемником, который позволяет заменить собой все последующие каскады. Схема простого апериодического приемника, который нетрудно сделать самому, приведена на pис. 4. Он состоит из усилителя НЧ с собственной силовой частью и громкоговорителя (имеются также гнезда для включения измерительного прибора или телефонов вместо громкоговорителя).

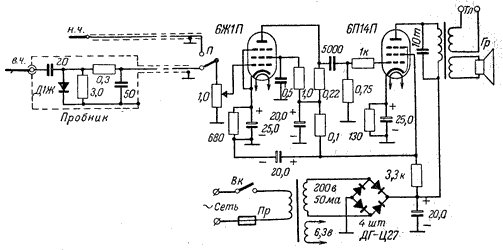

Во входной цепи имеется переключатель П, позволяющий добавить к усилителю НЧ вынесенный в высокочастотный пробник диодный детектор, причем образуется схема апериодического приемника, способного детектировать модулированный сигнал любой высокой частоты вплоть до диапазона УКВ.

Рис. 4. Схема апериодического приемника

Присоединяя такое устройство к выходу исследуемого каскада, можно проверять этот каскад независимо от действия следующих каскадов ремонтируемого приемника. Прослушивая выходной сигнал исследуемого каскада и постукивая небольшим пробковым молоточком по баллону лампы, монтажным проводам, пайкам и другим деталям, можно выявить плохие контакты и шумящие элементы.

Исследуя работу НЧ каскадов при изменении частоты генератора сигнала, можно обнаружить частотные искажения. Сильный спад усиления на низких частотах (ниже 200-500 Гц) обычно возникает при потере емкости электролитических конденсаторов, блокирующих сопротивление смещения в цепи катода. При этом иногда наблюдается повышенный уровень фона переменного тока. Подъем усиления на нижних частотах и также увеличение фона бывают следствием аналогичного дефекта в конденсаторе анодного RC фильтра.

К сильным частотным искажениям может приводить межвитковое замыкание в обмотках выходного или междулампового трансформатора, а также повреждения в цепях отрицательной обратной связи.

Делая то или иное предположение о характере неисправности, следует тут же проверять его, или подвергая подозреваемую деталь необходимым испытаниям, или временно включая вместо нее другую, безусловно исправную. Для того чтобы узнать, не мала ли емкость электролитического конденсатора, достаточно подключить хороший конденсатор параллельно сомнительному.

При исследовании ВЧ каскадов и УПЧ можно также выявить цепи с ненадежными контактами, вызывающими трески или нестабильное усиление. Настраивая генератор по максимальному выходному сигналу (особенно при употреблении упоминавшегося апериодического приемника), можно обнаружить расстройку колебательных контуров или падение их добротности. Однако, пользуясь апериодическим приемником, надо помнить, что само подключение его к колебательному контуру вносит в этот контур некоторую расстройку.


В.К. Лабутин. "Книга радиомастера". 1964 год
