Настройка УКВ приемников

Многим радиолюбителям зачастую приходится отказываться от повторения интересных конструкций УКВ радиоприемников.

Причиной этому является отсутствие аппаратуры для их настройки, в частности генератора качающейся частоты (ГКЧ). Однако этих трудностей можно избежать, если в приемнике имеется цепь автоподстройки частоты гетеродина. Такой приемник можно хорошо настроить и без ГКЧ, используя более доступные приборы: осцилограф и генератор сигналов высокой частоты.

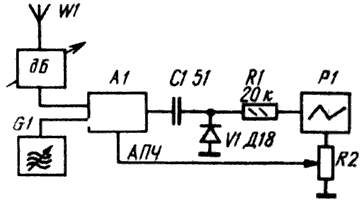

Рис.1

На вход приемника А1 (рис.1) подают сигнал генератора метровых волн G1, а в цепь автоподстройки гетеродина - пилообразное напряжение генератора развертки осцилографа Р1. На выходе преобразователя выделяется сигнал промежуточной частоты, равный разности частот генератора сигналов и гетеродина, управляемого генератором развертки осцилографа. Поскольку частота сигнала постоянна, а частота гетеродина изменяется по пилообразному закону, промежуточная частота также изменяемся по пилообразному закону.

Таким образом, настройка приемника производится так же, как и с ГКЧ. Сигналы с разных каскадов усилителя ПЧ через детектор на диоде V1 подают на вход осцилографа, а на его экране наблюдают изображение их частотных характеристик. При отсутствии генератора сигналов ВЧ приемник можно настроить по сигналу работающей УКВ радиостанции, поскольку влияние модуляции несущей частоты радиостанции на изображение частотных характеристик незначительно.

Предварительную настройку контуров усилителя ПЧ можно производить любым общеизвестным способом, например с помощью второго радиоприемника, имеющего то же значение промежуточной частоты, что и настраиваемый, или при помощи генератора сигналов.

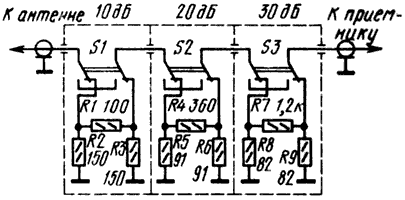

Настраивать тракт ПЧ следует при максимальной чувствительности осцилографа, а масштаб изображения по вертикали регулировать аттенюатором, включенным на входе приемника. Схема аттенюатора для 75 Ом антенного входа приведена на рис.2.

Рис.2

Он состоит из трех звеньев, вносящих затухание соответственно 10, 20, 30 дБ. Включая разные комбинации звеньев, можно получить затухание 10...60 дБ с шагом 10 дБ. Масштаб изображения по горизонтали регулируют, изменяя амплитуду пилообразного напряжения, подаваемого в цепь АПЧ. Во избежание искажений изображения частота развертки осцилографа не должна превышать 25...50 Гц.


А.Порохнюк. "Радио" №4/1978 год
