Как измерить режимы лампы?

Закончив монтаж конструкции, начинающий радиолюбитель не может заставить ее работать потому что не может установить режим радиоламп

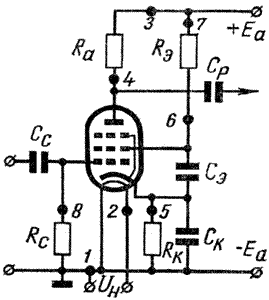

Под термином "режим лампы" принято понимать совокупность всех постоянных напряжений на электродах и токов в цепях лампы в конкретной работающей схеме. На рис. 1 показана схема резистивного каскада усиления напряжения НЧ, собранного на пентоде. К точкам, обозначенных на схеме , присоединена обмотка накала силового трансформатора. Напряжение на нити накала можно измерить вольтметром переменного тока, включив его между точками 1 и 2. Ток в цепи накала измеряют амперметром переменного тока, который можно включить в разрыв цепи в точке 2.

Источник питания анода и экранирующей сетки включен между точками, обозначенными +Ea и -Ea. Напряжение источника питания Ea измеряют вольтметром постоянного тока, включенным между точками 3 (сюда присоединяется плюсовой провод вольтметра) и 1 (минусовой провод). Принято все напряжения на электродах ламп (кроме нити накала) определять по отношению к катоду лампы. Поэтому напряжение на аноде лампы Ua измеряется между точками 4 и 5, а напряжение на экранирующей сетке - между точками 6 и 5.

Рис. 1

Если мы разорвем цепь в точке 3 и в разрыв включим миллиамперметр постоянного тока плюсом к зажиму +Ea, минусом к выводу резистора анодной нагрузки Ra, то прибор покажет анодный ток лампы Ia. Тот же ток покажет прибор и при включении в разрыв цепи в точке 4. Лучше, однако, измерять анодный ток в точке 3, так как при этом меньше нарушается работа цепей переменого тока, которые мы здесь не рассматриваем. Аналогично в точках 7 или 6 измеряется ток экранирующей сетки . Оба эти тока, Ia и , в сумме составляют общий катодный ток лампы .

Током в цепи управляющей сетки при определении катодного тока можно пренебречь, так как он в большинстве случаев равен нулю (кроме генераторных схем). Катодный ток лампы можно измерить в точке 5. Плюсовой провод миллиамперметра присоединяется при этом к катоду, минусовый - к выводу резистора .

Каким прибором измерять режимы ламп?

Вольтметр, которым измеряют напряжения в цепях усилителей или приемников, должен быть высокоомным. Это означает, что его внутреннее сопротивление должно быть значительным. Обычно определяют его в пересчете на один вольт. Хорошие высокоомные вольтметры имеют внутреннее сопротивление порядка 20000 Ом на вольт. Например, вольтметр со шкалой до 300 вольт имеет внутренне сопротивление 20000 х 300 = 6 МОм. Следовательно, к точкам, между которыми измеряется напряжение, параллельно подключается дополнительное сопротивление 6 МОм. Допустимо ли это, нужно решать, исходя из данных схемы.

Например, если сопротивление резистора (рис. 1) равно 300 кОм и по нему течет ток 0,5 мА, создающий напряжение между точками 6 и 7 - 150 В, а напряжение Ea равно 250 В, то напряжение на экранирующей сетке будет:

250 - 150 = 100 В

Падением напряжения на резисторе ввиду его малости пренебрегаем. При подключении вольтметра между точками 6-1 суммарное сопротивление участка экранирующая сетка - точка 1 изменится. Если раньше оно было равно:

Uэ / Iэ = 100 / 0,5 = 200 кОм

то при подключении вольтметра станет равным:

(6 МОм х 0,2 МОм) / (6 МОм + 0,2 МОм) = 193 кОм

Значит, общее сопротивление цепи экранирующей сетки составит:

300 + 193 кОм = 493 кОм

а ток, проходящий по сопротивлению будет равен частному от деления напряжения источника питания на сопротивление 493 кОм, то есть:

250 / 493 = 0,508 мА

Этот ток создаст на сопротивлении падение напряжения:

0,508 х 300 = 152,4 В

и напряжение на экранирующей сетке уже будет не 100 В, а

250 - 152,4 = 97,6 В

Следовательно, прибор покажет напряжение меньше истинного на 2,4%. С этим примириться еще можно. Если же мы применим вольтметр с внутренним сопротивлением 1000 Ом на вольт, то погрешность будет еще больше, и ошибка может стать недопустимой. Поэтому рекомендуется применять для измерения режима ламп только высокоомные вольтметры и следить, чтобы внутреннее сопротивление прибора, включенного на соответствующую шкалу, было раз в 20-30 больше сопротивлений резисторов в проверяемых цепях.

Как измерить смещение на сетке?

Катодный ток, являющийся суммой токов анода и экранирующей сетки, протекает через резистор . При этом на резисторе возникает напряжение, плюс которого приложен к катоду (точка 5), а минус - к общему проводу (точка 1). Управляющая сетка лампы через резистор соединена с общим проводом. Так как ток по резистору не течет, то падения напряжения на нем нет и потенциал обоих его концов одинаков. Следовательно, между управляющей сеткой и катодом приложено напряжение, снимаемое с резистора . Оно и является напряжением смещения на управляющей сетке, так как смещает рабочую точку в нужное место характеристики лампы. Как же его измерить?

Включим вольтметр между управляющей сеткой (точка 8) и катодом (точка 5). При этом параллельно резистору , на котором имеется напряжение, окажется включенной цепочка из двух сопротивлений - внутреннего сопротивления вольтметра и сопротивления резистора Rc. Они включены последовательно и образуют делитель напряжения, к которому присоединена управляющая сетка. Если сопротивление вольтметра меньше сопротивления Rc или соизмеримо с ним, то напряжение, показанное вольтметром, будет значительно меньше истинного смещения на сетке.

Чтобы ошибка измерений была малой, необходимо и здесь применить вольтметр с высоким внутренним сопротивлением, раз в 20-30 больше сопротивления резистора Rc. А так как последнее обычно равно 0,5-1,0 МОм, то приходится применять вольтметры с сопротивлением порядка 10-20 МОм. Измеряемое напряжение здесь составляет обычно несколько вольт; поэтому необходим вольтметр с сопротивлением не ниже 1-2 МОм на вольт. Простой стрелочный прибор магнитоэлектрического типа здесь уже не подходит. Поэтому для измерения смещения в точках 5 и 8 применяют ламповые вольтметры постоянного тока с входным сопротивлением порядка 20-50 МОм (на любой шкале).

Значительно удобнее измерять напряжение смещения в показанной на рис. 1 схеме не непосредственно на сетке лампы, а в точках его возникновения - на концах резистора . Так как сопротивление этого резистора невелико, всего несколько сотен Ом, то в этом случае можно применить почти любой, даже сравнительно низкоомный вольтметр, присоединяя его к точкам 5 и 1. Этот способ измерения пригоден только в том случае, когда смещение на управляющую сетку подается с катодного сопротивления. В других случаях способ измерения будет иным.

Часто для простоты измеряют анодное напряжение и напряжение на экранирующей сетке не по отношению к катоду, а по отношению к шасси, соединенному с общим проводом. Получающаяся при этом способе измерений неточность в определении Ua и составляет несколько процентов (не учитывается падение напряжения на катодном резисторе ).

При проверке неисправной радиоаппаратуры рекомендуется измерять не только напряжения на электродах ламп, но также и падения напряжений на резисторах Ra, Rэ. Если оно равно нулю, то это значит, что тока в данной цепи нет (например, вышла из строя лампа).


Автор:  КТН Ю. Прозоровский. "Радио" №5/1966 год
