Всё больше людей интересуются ламповыми аудиосистемами. Предлагаем создать отличный мощный усилитель для наушников, основанный на двойном триоде с низким энергопотреблением ECC83 и выходном каскаде 6Н13С. Сначала планировалось сделать схему вообще без выходных трансформаторов. Но в наушниках с сопротивлением 32 Ом при высоких уровнях громкости наблюдалось искажение сигнала. Поэтому пришлось использовать типовые трансформаторы, которые когда-то стояли в ламповых телевизорах. Оказалось эти трансформаторы хорошо работают с наушниками. Даже можете подключить к ним колонки и при умеренной громкости они будут вполне прилично играть.

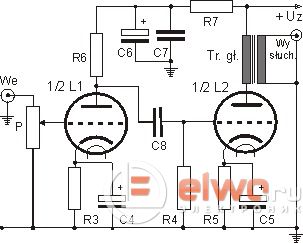

Схема лампового усилителя на 6Н13С
Список радиоэлементов
Резисторы:
P - потенциометр 47k / B
R1 - 1k / 5W
R2 - 200k / 0,25W
R3 - 0,89k / 0,25W
R4 - 470-820k / 0,25W
R5 - 3k / 5W
R6 - 100k / 0,25W
R7 - 4,7 кОм / 1 Вт
R8, R9 - 50 Ом / 0,5 Вт
R10 - 0,5 кОм / 0,25 Вт
Конденсаторы:
C1 - 220 мкФ / 400 В
C2 - 220 мкФ / 400 В
C3 - 100 нФ / 400 В
C4 - 220 мкФ / 35 В
C5 - 220 мкФ / 100 В
C6 - 47 мкФ / 400 В
C7 - 100 нФ / 400 В
C8 - 220 нФ / 250 В
На схеме показан один канал усилителя. Поскольку в корпусе каждой лампы имеется два триода, двух ламп достаточно для создания усилителя к стереонаушникам. Как видите схема очень проста. Входной сигнал через потенциометр P подается непосредственно на сетку лампы L1 (половина ECC83), после усиления, через разделительный конденсатор на сетку лампы L2 (половина 6Н13С).
Нагрузка этой радиолампы представляет собой трансформатор. Он имеет мощность 2,5 Вт, чего вполне достаточно для подключения наушников и даже динамиков с низкой мощностью. От вторичной обмотки этого трансформатора сигнал подается на наушники. Обе лампы работают в системе с общим катодом, за исключением того, что нагрузка первой лампы это резистор R6, а последней - трансформатор.
Катодный резистор R3 определяет ток анода лампы L1, в то время как резистор R5 устанавливает ток анода второй лампы. Катодные резисторы шунтируются с помощью конденсаторов C4, C5 высокой емкости (220 мкФ / 35 В), чтобы избежать обратной связи по катодным резисторам (для переменного тока) и усиления. Резистор R7, в дополнению к снижению напряжения на аноде, приложенного к лампе L1, образует развязывающий фильтр с конденсаторами C6 и C7, который предотвращает самовозбуждение лампы. Усилитель работает в классе А.
О лампах усилителя
В качестве предварительной лампы использовались популярные импортные триоды ECC83 с низким энергопотреблением. Они имеют большое усиление (около 100), большое внутреннее сопротивление и небольшой анодный ток. Для питания нитей накаливания можно использовать два напряжения - 6,3 В или 12,6 В. Для подачи 12,6 В напряжение накаливания должно подаваться на ножки 4 и 5 (подключены последовательно). Если есть доступное напряжение 6,3 В, подключаем накалы параллельно, замыкая выводы 4 и 5 и прикладывая напряжение также к контакту 9. Лампа ток потребляет 150 мА при напряжении 12,6 В или 300 мА при напряжении 6,3 В.
В качестве оконечной лампы использовался низковольтный двойной триод советского производства 6H13C. Эта лампа содержит в красивом стеклянном баллоне два триода мощностью около 13 Вт каждый. Она может питаться от низкого напряжения 90 В и ток анода - 70-90 мА (каждого триода). Там нет большого коэффициента усиления, только около 2,5.
Напряжение накала составляет 6,3 В, в то время как требуемый ток свечения довольно большой, до 2,5 А. Лампа при работе очень горячая, помните об этом при проектировании усилителя.
Источник питания УНЧ
Для питания схемы использовался трансформатор типа ТС 20/60, который перемотан так, чтобы получить на выходе соответственно: 6,3 В 3 A и 180 В 250 мА.
Лампы разогреваются используя переменное напряжение 6,3 В. Резисторы R8 и R9 симметрируют напряжение, уменьшая гул сети. Светодиод D указывает на работу усилителя. Постоянное анодное напряжение (+ Uz) получается после выпрямления напряжения переменного тока 180 В (выпрямительный мост M) и фильтрации его через RC-фильтр, состоящий из высоковольтных конденсаторов C1, C2 и C3 и резистора R1. Резистор R2 разряжает конденсаторы после выключения питания.
Корпус усилителя
Тут сделан корпус из дерева и текстолитовых пластин. Он идеально подходит для небольших конструкций - жесткий, хорошо обрабатывается и может быть соединен пайкой. Построить «коробку» с помощью этого метода очень просто и относительно быстро. Кроме того, фольгированный медью корпус обладает экранирующими свойствами.

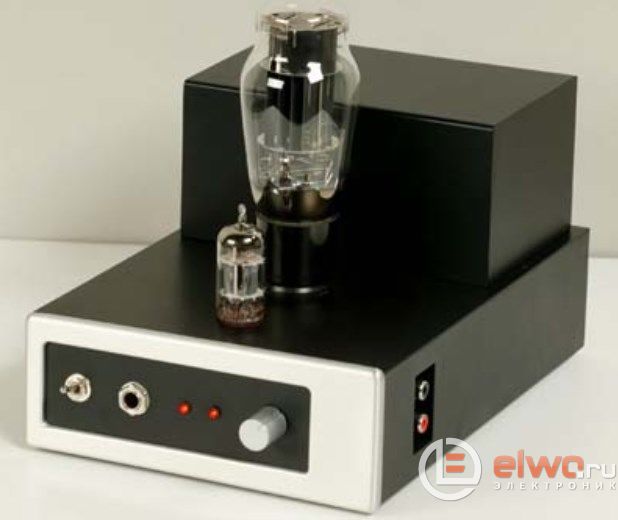

На передней панели разместился выключатель питания, разъем для наушников типа «Джек», два сигнальных светодиода и потенциометр громкости. На боковой стороне корпуса входные гнезда для аудио. В коробке за лампами расположены трансформаторы громкоговорителей, так что взаимное влияние магнитного поля мало, насколько это возможно. Конечно один из трансформаторов повернут к другому на 90 градусов.

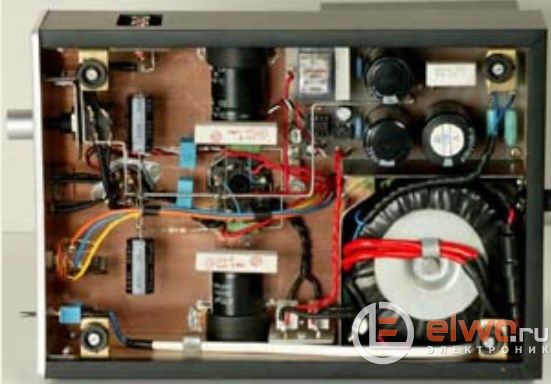

Другие элементы расположены в нижней части корпуса. На рисунке показано расположение элементов. Внизу, справа - тороидальный силовой трансформатор, над ним - плата питания.
