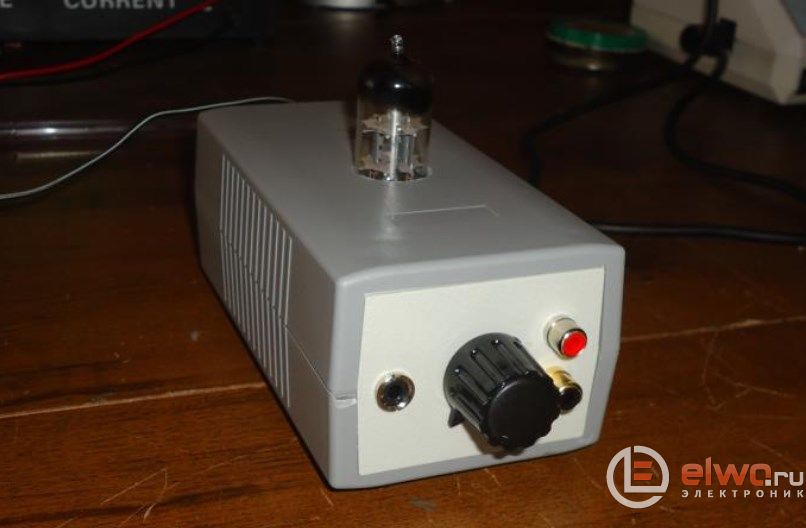

УНЧ этот представляет собой простой усилитель для наушников, позволяющий начинающим радиолюбителям собрать собственный усилитель, а затем наслаждаться его ламповым звуком. Конструкция такого прибора представляет собой не только сборку печатной платы, но и использование старых устройств в качестве доноров для новой конструкции. Цель также заключалась в том, чтобы сделать как можно более малыми затраты на изготовление усилителя.
Схема электрическая усилителя к наушникам с радиолампами

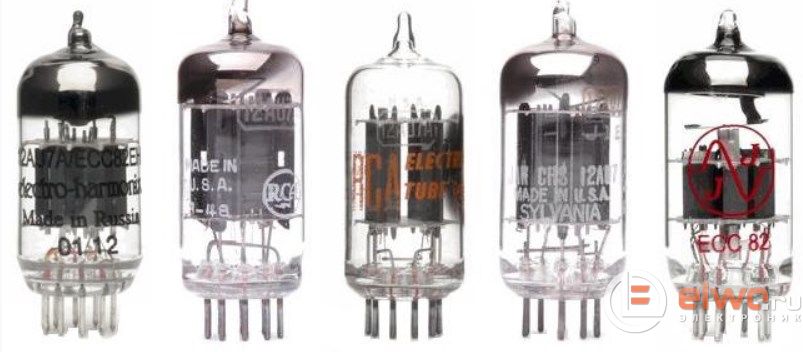

Основой схемы является лампа ECC82 (аналог 12AU7). Лампа представляет собой двойной триод и очень популярна в мире аудиоустройств, поскольку она относительно долговечна и может работать в диапазоне низких напряжений. Такие лампы можно найти в усилителях и приборах старого типа, они даже использовались при конструировании вольтметров - время их правильного функционирования исчисляется десятилетиями.

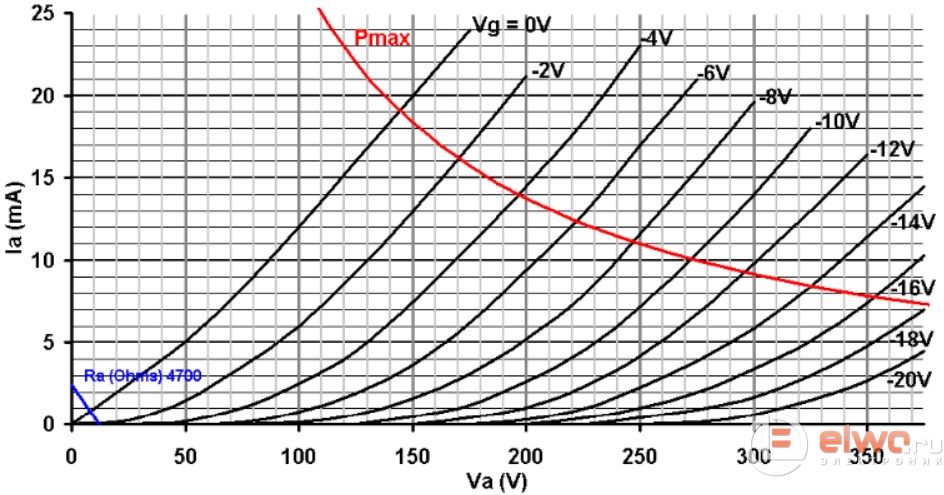

Усиление лампы ECC82 составляет около 17, что является небольшим значением по сравнению с 12AX7, для которой коэффициент усиления равен 100. В предлагаемом решении с усилителем лампа ECC82 будет работать в общей катодной системе, а сигнал будет усиливаться примерно на 10 дБ. Лампы ECC82 обычно работали при анодном напряжении 120 В или более, но с вполне приличным результатом они также работают в схемах более низкого напряжения. Конечно если найдете 12AU7 - результат будет лучше.
Радиолампа будет работать в области 6 вольт, что позволяет достичь приличного выходного сигнала в диапазоне 12 В. Поскольку усилитель работает в несимметричной конфигурации, то отрицательное напряжение не подается.
Сама лампа ECC82 имеет 9 контактов в соответствии со стандартом. Тут можете увидеть их цоколевку на чертеже. Отличительной особенностью является тот факт, что это действительно две «лампы» - триода - помещенные в один корпус. Кроме того, накал может питаться от 6,3 или 12,6 В постоянного или переменного тока. В этом усилителе накал идет от постоянного напряжения, чтоб уменьшить шум.
В предлагаемом усилителе источником питания является свинцовая батарея 12 В с емкостью 1,5 Ач. Поскольку ток потребления усилителя составляет 400 мА, можно ожидать стабильной работы устройства в течение нескольких часов без подзарядки аккумулятора. Кроме того, батареи являются хорошим источником питания для усилителей к наушникам из-за отсутствия шумов и скачков напряжения, которые могут повлиять на качество выходного сигнала.
Сама схема УНЧ состоит из двух каскадов: первого - усилителя на основе электронной трубки, а второго - повторителя на МОП-транзисторе с источником постоянного тока на основе м/с LM317. Поскольку большинство наушников имеют сопротивление менее 50 Ом, для их нормальной работы необходим небольшой ток. МОП-транзистор может быть заменен обычным биполярным транзистором, но это отрицательно скажется на стабильности работы усилителя.
Входной сигнал подается через конденсатор на сетку лампы и появляется на аноде усиленным, а фаза изменяется на 180 градусов. Такой сигнал подается непосредственно на затвор транзистора MOSFET, а затем поступает на выход наушников через электролитический конденсатор. МОП-транзистор работает в классе А и непрерывно проводит ток около 120 мА. Микросхема LM317 работает как источник постоянного тока с установленным значением тока 120 мА.

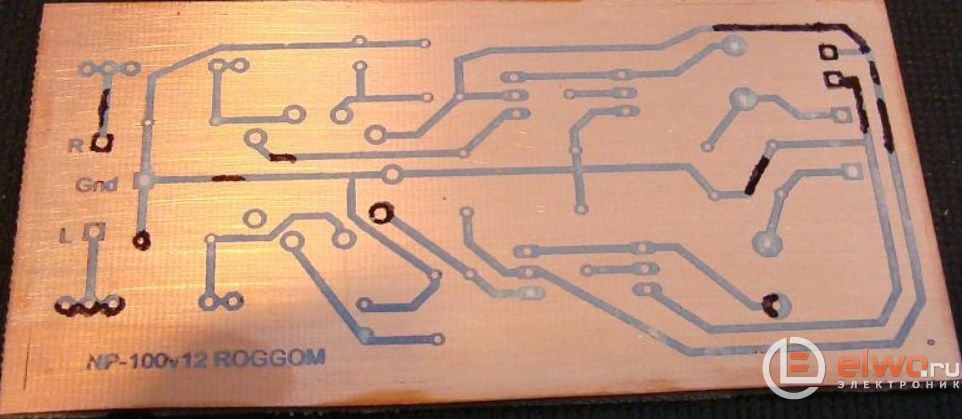

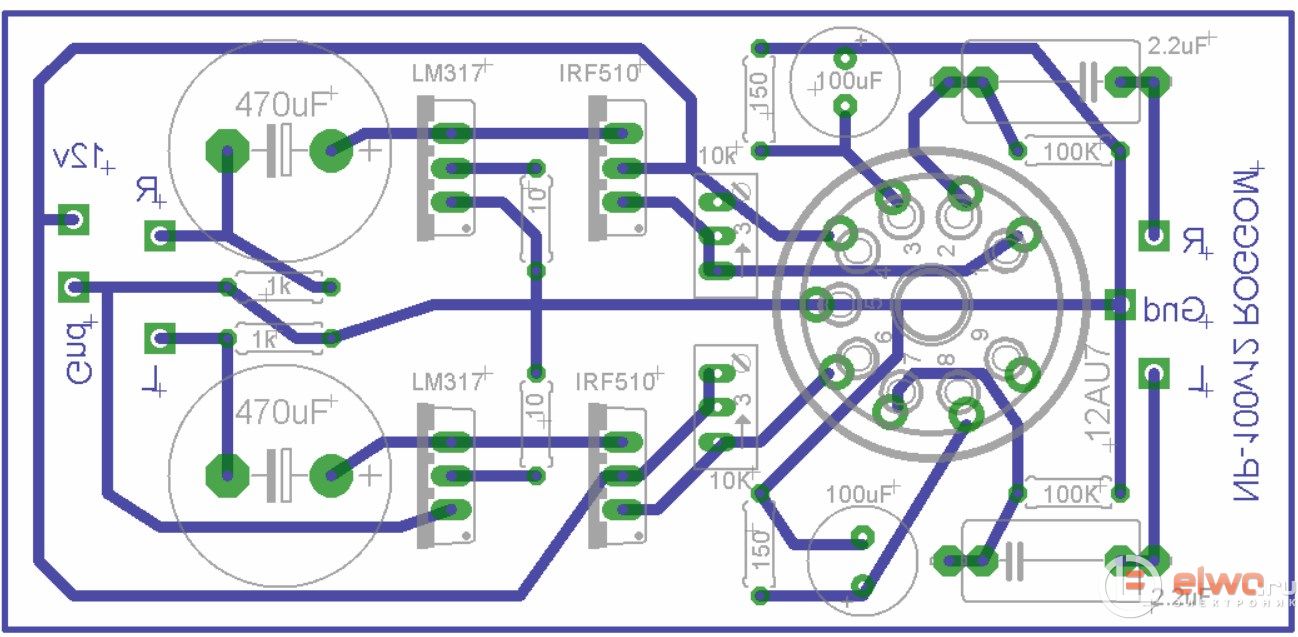

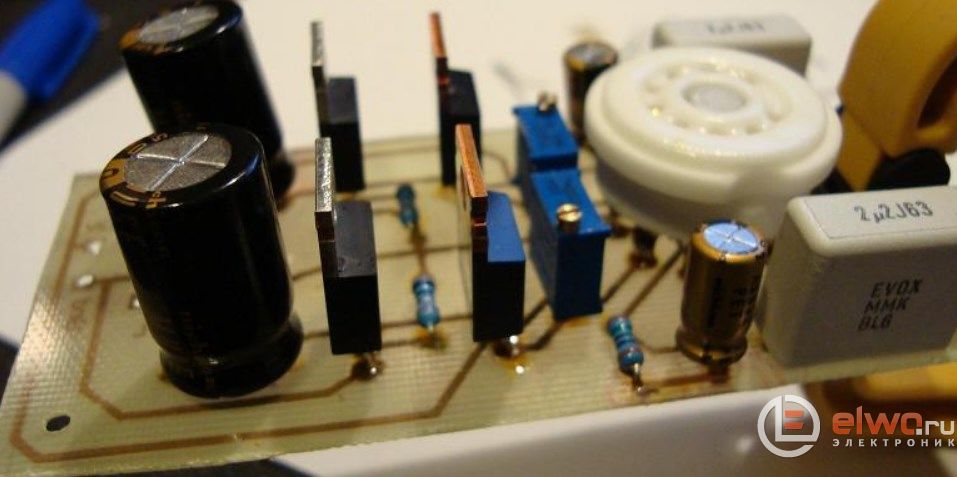

Печатную плату для усилителя смотрите выше.

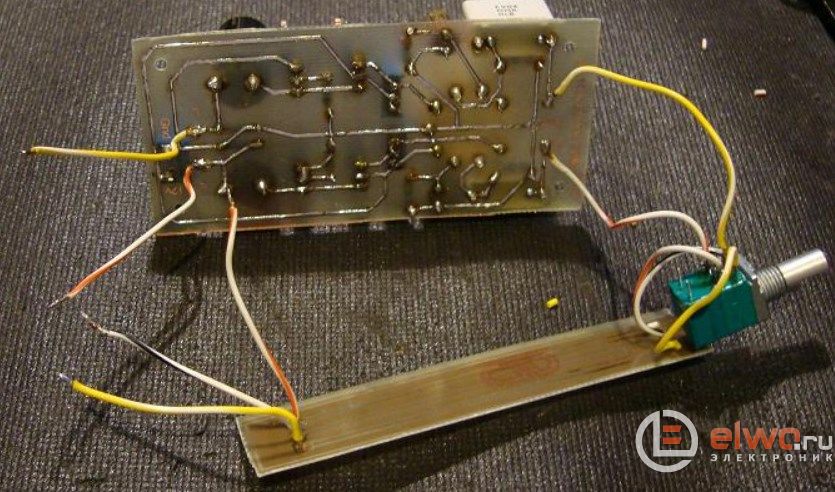

На входе лампового УНЧ можно добавить потенциометр для регулировки громкости, или управлять уровнем НЧ на источнике звука (ПК, плеер).

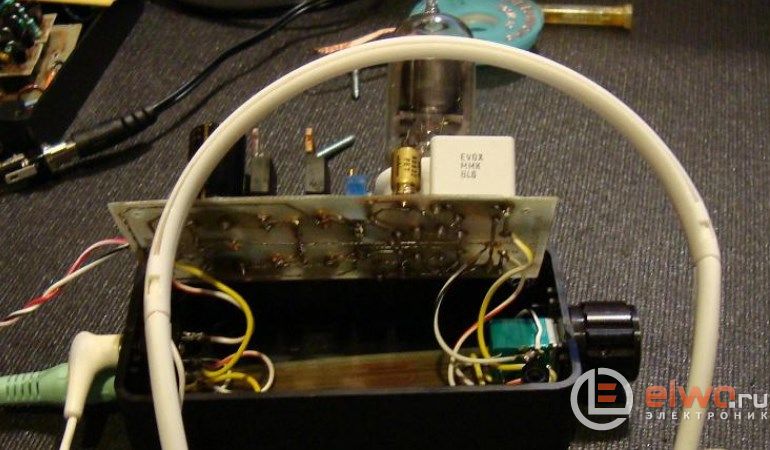

После запуска устройства нити накала должны засветиться. Затем с помощью потенциометра P1 отрегулируйте напряжение смещения до тех пор, пока напряжение на источнике транзистора MOSFET не станет равным половине напряжения питания.
Регулировка должна быть повторена после нескольких часов работы. Затем проверьте напряжение постоянного тока на выходе наушников, оно не должно превышать 10 мВ.
