Усилитель к наушникам на лампах

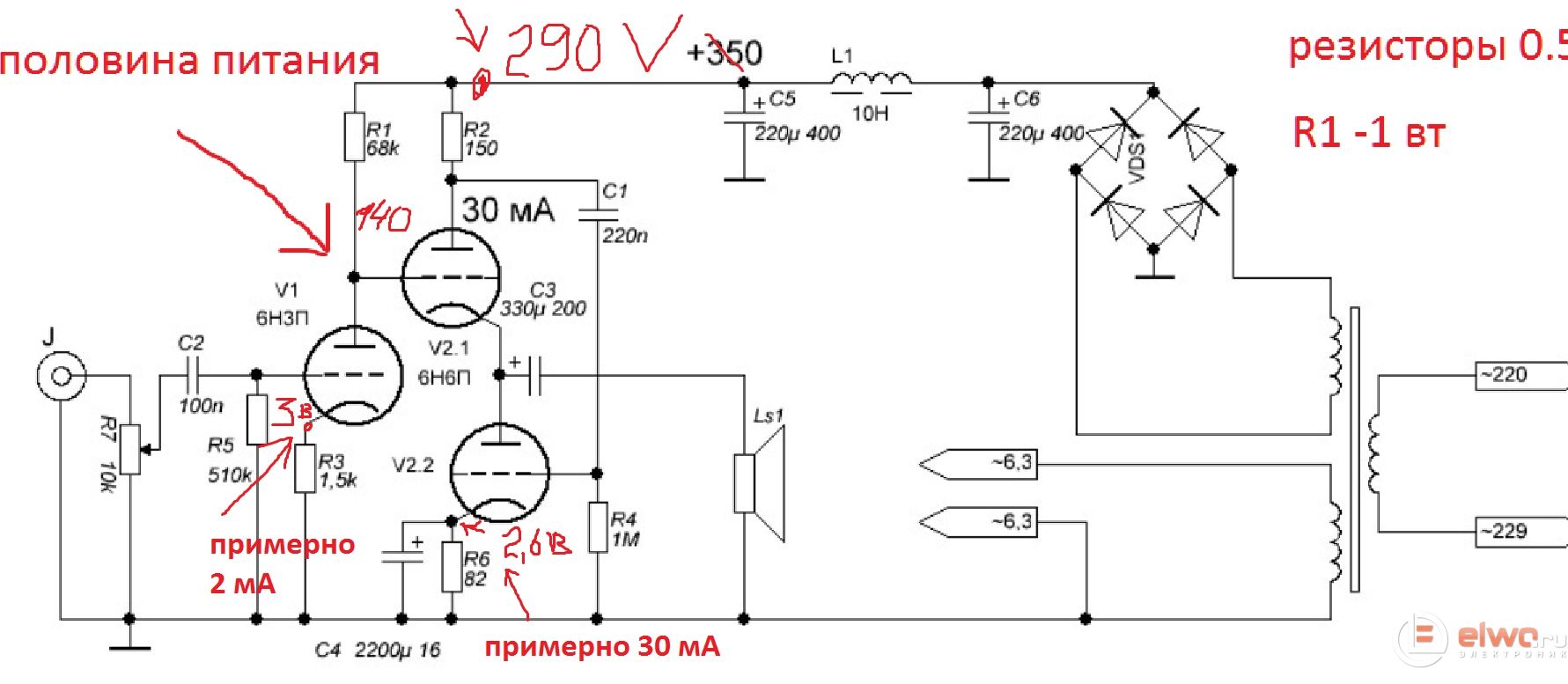

УСИЛИТЕЛЬ К НАУШНИКАМ НА ЛАМПАХ - схема 1

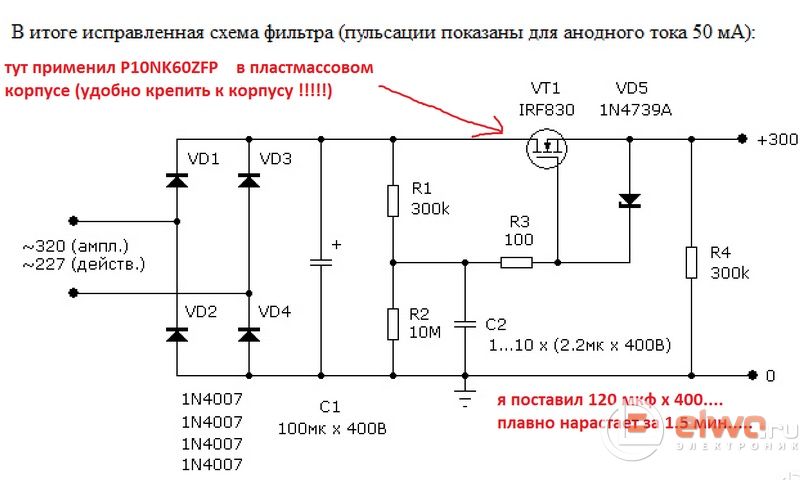

схема электронный фильтр питания ламп

К проекту приступил как только дождался нужных радиоламп и трансформатора с Истока - заказывал TorAN-40

  • Тороидальный анодно-накальный трансформатор 40W
  • Габариты, не более: O25/O75,h40.
  • 220V => (190V x 0.1А) + (35V x 0.1А) + 2х(6.3V x 1А).

Для его включения в УНЧ соединил последовательно 2 высоковольтные обмотки, сделал электронный дроссель, нагрузил на 60 мА, напряжение на нагрузке вышло 290 вольт, запаралелил 2 вторичные - нагрузил на 1.96 А - напряжение 6.59 вольта переменки звука, если посчитать, то получится примерно 30 Ватт чистой мощности аудио.

Ламповый усилитель на макетке

Очень интересно было протестировать трансформатор, всё таки загрузка 75 процентов, а греется до 45 градусов - и это не в корпусе. Понятно, что любой трансформатор будет греться - вопрос до какой температуры? При испытаниях поставил на 2 часа - нагрев на воздухе 45 градусов всего!

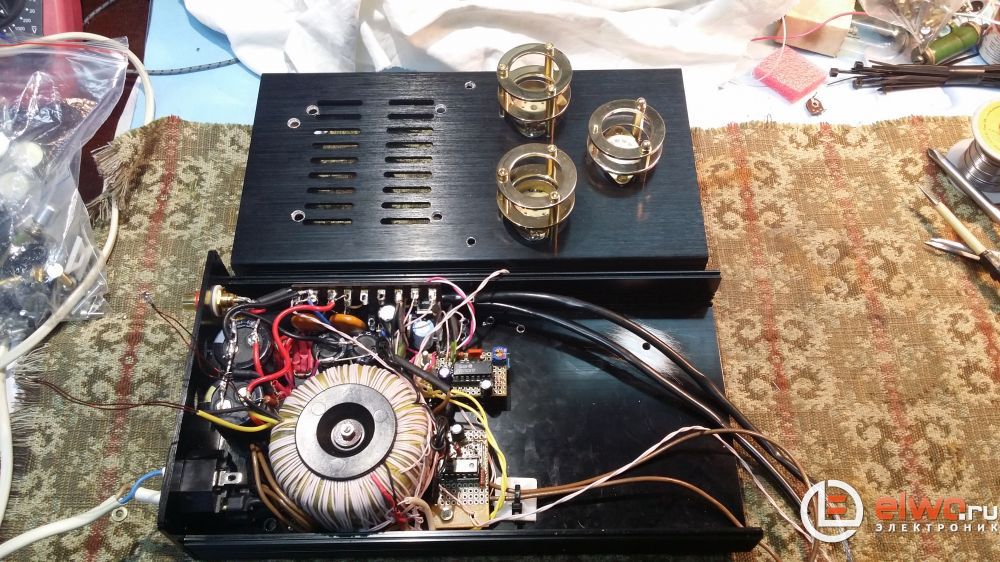

Ламповый усилитель стереофонический в изготовлении

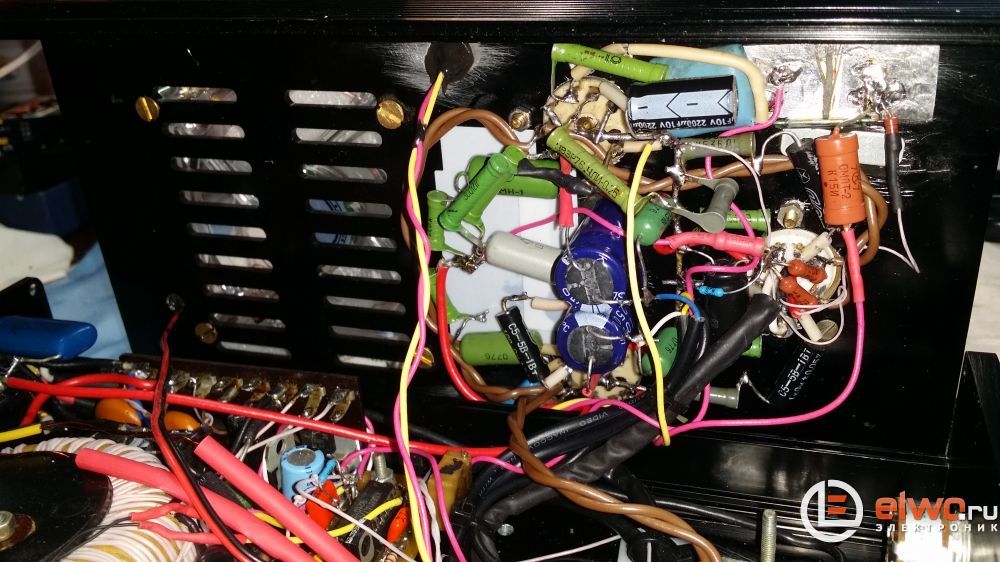

Ламповый усилитель стереофонический на 6н6п

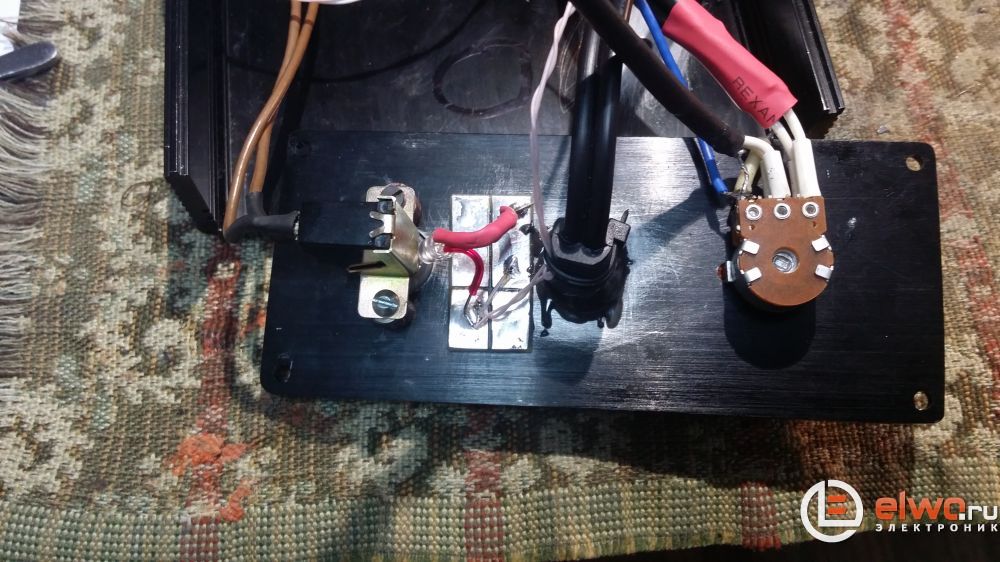

Ламповый усилитель - панель переключений

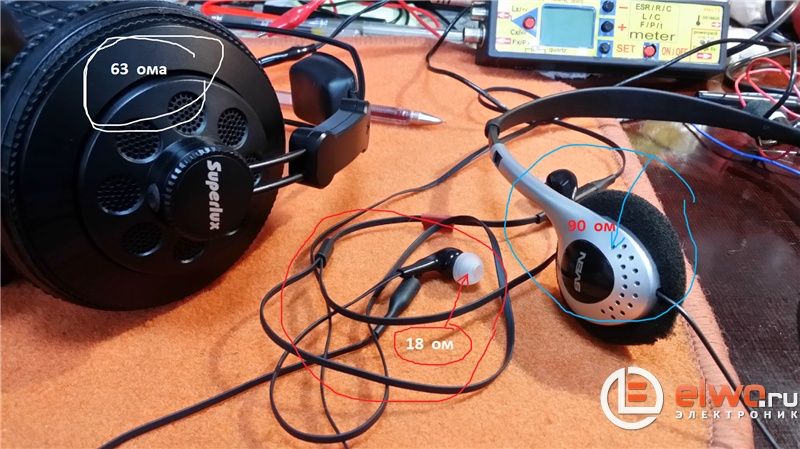

Также начитавшись разных "паяльников", где утверждают что для малоомных наушников надо токовое питание и лампы по-мощнее, решил промакетировать 3 схемы. Одну эту Lakonik Lab и две других.

Ламповый усилитель для подключения к высококачественным наушникам

Ламповый усилитель для подключения к наушникам

Ламповый усилитель стереофонический для наушников самодельный

Итак, в итоге слушаю схемку усилителя на 2-х 6Н6П. Даже и не ожидал такой разницы в звучании: просто AIMP, формат MP3 - и то сразу разница чувствуется, а потом запустил мелодию в формате FLAC - ещё больше разница!

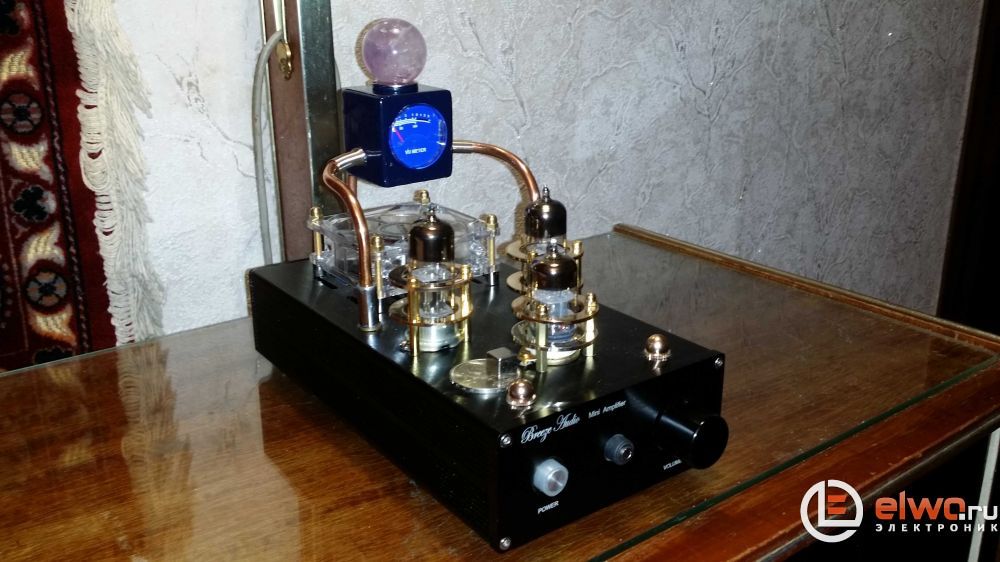

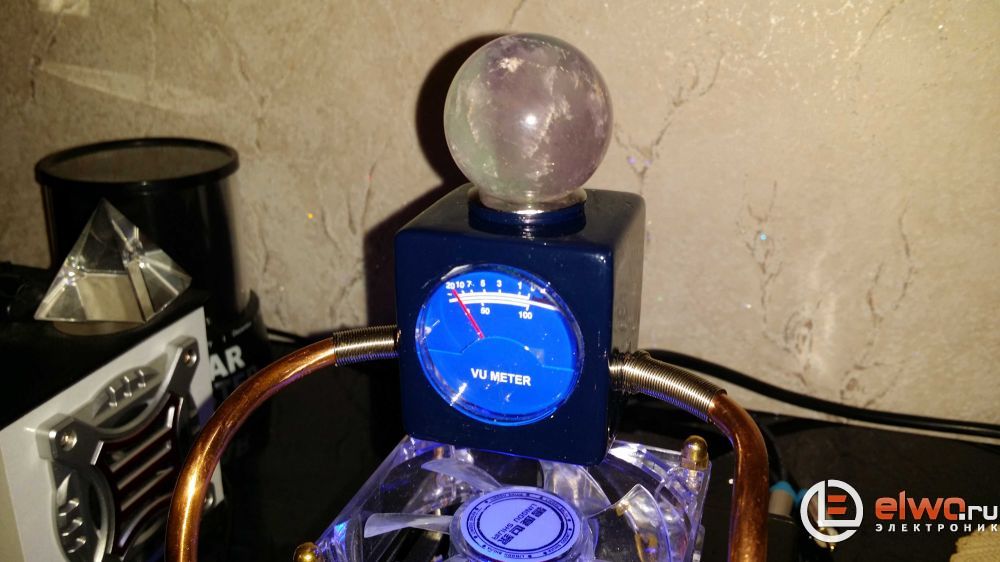

УСИЛИТЕЛЬ К НАУШНИКАМ НА ЛАМПАХ - индикатор

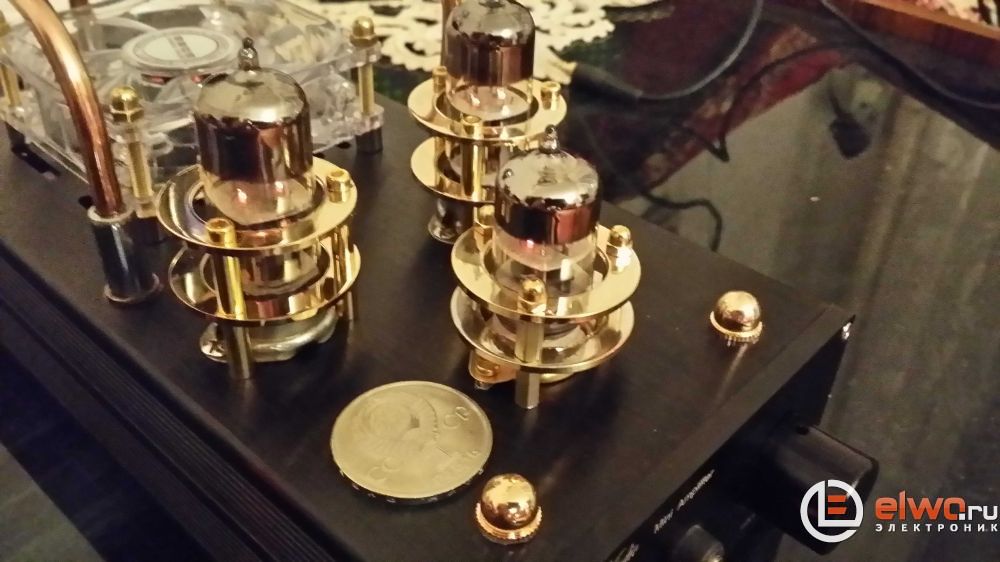

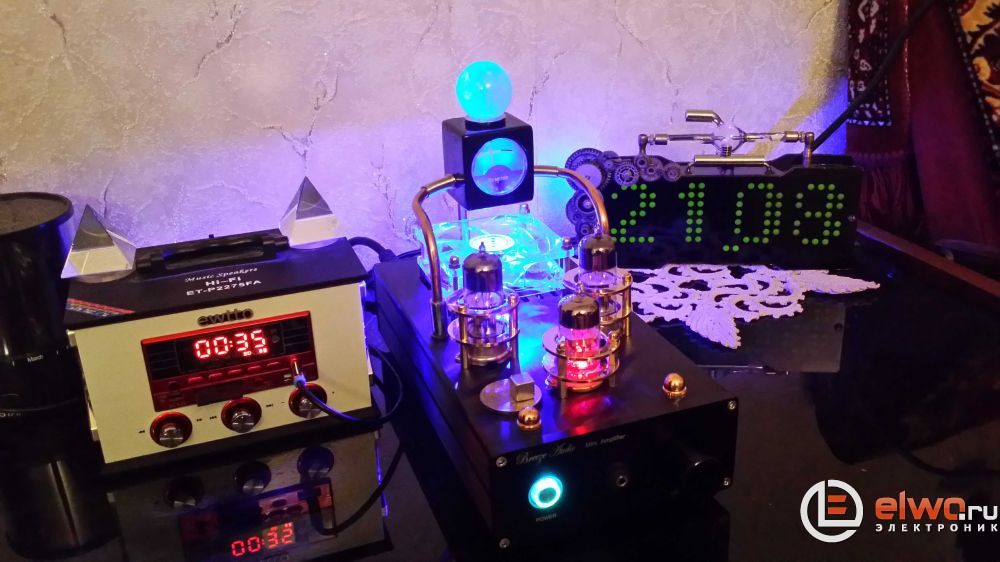

УСИЛИТЕЛЬ К НАУШНИКАМ НА ЛАМПАХ 220

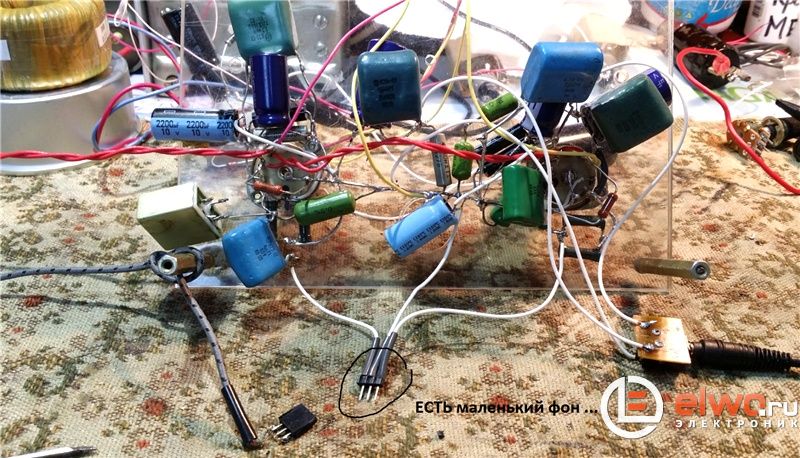

О шумах. Когда вход пустой, тогда есть небольшой фон в наушниках, а как подключаю к звуковой карте - фона не слышно. Это норма, так как входные цепи и кабель входной очень влияет, можно попробовать уменьшить шунтируюшее сопротивление по входу.

УСИЛИТЕЛЬ К НАУШНИКАМ


Автор:  atac13 https://elwo.ru





Радиолампы, использованные в статье:
  1. 6Н6П
  2. 6Н3П
