Электронная регулировка полосы

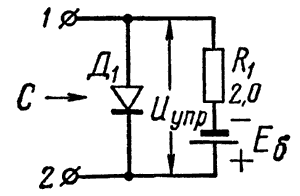

Для регулировки полосы пропускания УПЧ можно использовать диод
в качестве конденсатора переменной емкости

Величина емкости диода может изменяться в зависимости от приложенного напряжения. Так как через закрытый диод течет небольшой ток (5 мкА при Е = 50 В), то сопротивление R1 можно брать весьма большим, порядка 1-2 МОм.

Рис. 1

Закрытый диод представляет собой емкость с некоторыми потерями, который удобно характеризовать эквивалентным активным сопротивлением, шунтирующим емкость. Это сопротивление имеет порядок 1 МОм при Uупр = -1 В и превышает 2-3 МОм при U упр > -3 В. Следует отметить, что отдельные экземпляры диодов могут сильно отличаться по своим параметрам.

Графики изменения емкости диодов типа ДГ-Ц25 и ДГ-Ц27 в зависимости от приложенного к ним напряжения Uупр даны на рис. 2. Максимальная емкость диода тем больше, чем больший ток они могут пропустить.

Изменение температуры оказывает малое влияние на величину емкости плоскостных диодов. Так, например, изменение температуры от +16° до +60°С изменяет емкость диода типа ДГ-Ц25 соответственно с 13,7 до 15 пФ при Uупр = -2 В, а изменение температуры от +25° до +60°C изменяет емкость диода типа ДГ-Ц27 с 8,1 до 11 пФ при Uупр = -2 В.

Рис. 2. Графики изменения емкости диодов

Обычно в радиовещательных приемниках между контурами полосовых фильтров УПЧ применяется индуктивная связь. Регулировка связи производится либо с помощью изменения расстояния между катушками индуктивности, либо с помощью подключения дополнительных витков связи. Можно использовать плоскостные диоды в качестве переменных конденсаторов связи, с помощью которых легко регулировать полосу пропускания полосового фильтра УПЧ. Это может значительно упростить систему регулировки полосы.

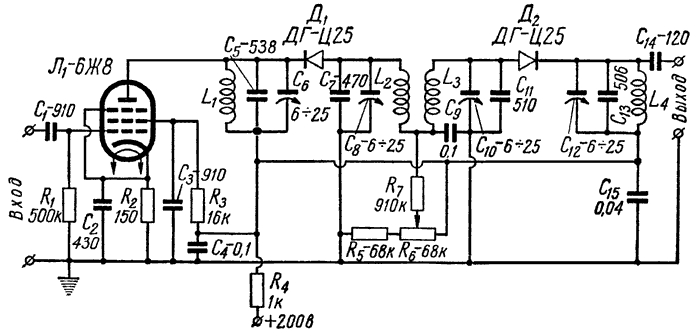

На рис. 3 приведена схема многоконтурного каскада усиления промежуточной частоты с регулируемой полосой пропускания. Тут применена переменная емкостная связь между контурами, выполненная на полупроводниковых диодах Д1 и Д2 типа ДГ-Ц25.

Рис. 3

Управляющее напряжение на плоскостные диоды подается с потенциометра R6 через сопротивление R7. Величина сопротивления R7 выбрана такой, чтобы не шунтировать контуры фильтра. Добротность всех контуров одинакова, порядка 110. Изменяя управляющие напряжения, можно регулировать полосу пропускания в пределах 4-8,5 кГц. При этом емкость диодов изменится в пределах 4-8 пФ. Резонансные кривые для крайних положений регулировки полосы приведены на рис. 4. К недостатку этого метода изменения полосы пропускания следует отнести уход (порядка 1,5 кГц) промежуточной частоты при регулировке полосы.

Рис. 4

На рис. 5 представлена схема фильтра, катушки которого связаны индуктивно (обычно фильтр промежуточной частоты с критической связью). Кроме того, тут применена регулируемая внешнеемкостная связь (Д1 - ДГ-Ц25). Соответствующим включением витков катушки L2 можно добиться, что результирующий коэффициент связи будет равен разности индуктивной и емкостной связей.

Рис. 5

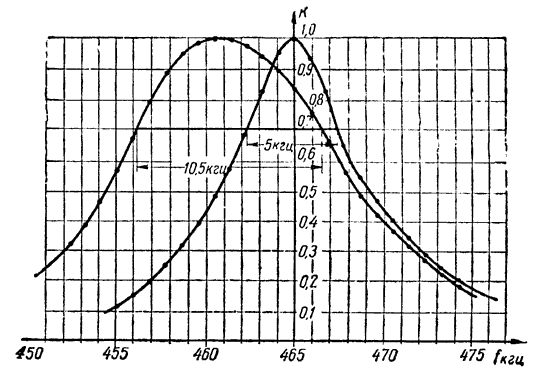

При увеличении емкости ДГ-Ц25 связь сначала ослабевает, а затем растет. Соответственно изменяется и полоса пропускания фильтра от 5 до 10 кГц (рис. 6). Емкость связи должна при этом изменяться 2-4 пФ. Для получения такого изменения величины емкости связи используется последовательное включение конденсатора С4 и диода Д1 (ДГ-Ц25). При этом емкость диода изменяется от 4-12 пФ. Следует заметить, что нужная величина емкости связи зависит от величины емкости конденсаторов, примененных в контурах.


Автор:  П. Рига. "Радио" №4/1959 год



Радиолампы, использованные в статье:
  1. 6Ж8
