Однотактный ламповый усилитель SENATOR класса А

     Когда заходит обсуждение про ламповые УНЧ, многие необоснованно ставят им в укор большие габариты. Конструкция этого однотактного лампового усилителя имеет размеры всего 300х200х150 мм, что, согласитесь, не намного больше любого микросхемного, аналогичного класса.

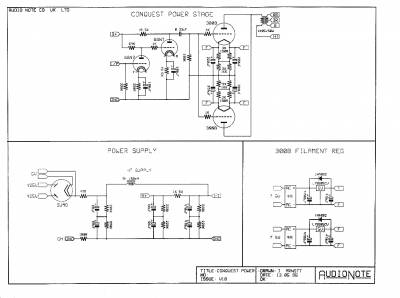

     Схема знаменитого Audionote, была адаптирована под советскую элементарную базу, а именно: входная лампа - 6Н2П, выход - 2х6П3С, транс питания - ТС160 с КЦ405А вместо кенотрона (+350 В на аноды) и ТВЗ1-9 на выход. Корпус однотактного лампового усилителя собран из листового алюминия 2 мм и обклеен самоклеющейся плёнкой "под дерево". Трансформатор питания для уменьшения фона 50Гц и габаритов корпуса, находится вынесенным сверху, в небольшой алюминиевой коробке. Лампы естественно тоже снаружи - для красоты и вентиляции. Спереди кнопка включения со светодиодом, регулятор громкости и баланса (только не старые, советские). Сзади гнездо сети, четыре аудиотюльпана, и выходы на АС (пружинящие гнёзда с педальками).

SENATOR

SENATOR

     Дроссель в фильтре питания однотактного лампового усилителя, должен стоять обязательно, не пытайтесь экономить на размерах и ставить проволочные резисторы - фильтрация хуже и напряжение значительно проседает. Питание накалов через две 6-ти вольтовые КРЕН-ки. Входные гнёзда - обычные тюльпаны. Разъёмы для подключения колонок можно взять типа "педальки", а можно и подороже, такого типа:

гнёзда

    Подключать в качестве источника звука к этому однотактному ламповому усилителю можно компьютер, деку или обычный МП3 плеер.
