Стабилизация переменного напряжения

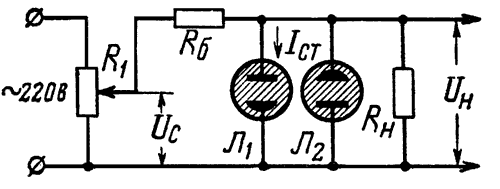

Для стабилизации переменного напряжения в литературе предлагаются схемы с параллельным включением двух газоразрядных стабилитронов

Исследования показали, что схема с одним газоразрядным стабилитроном типа СГ-2П обеспечивает такое же качество стабилизации, как и схема с двумя стабилитронами, поэтому в ряде случаев можно рекомендовать применение лишь одного стабилитрона (рис. 2).

Рис. 1

Рис. 2

Наилучшее качество стабилизации получается при включении емкости С=0,2 мкФ. Коэффициент стабилизации увеличивается с увеличением : При Rб = 3 кОм, Кст = 2,6. При Rб = 4 кОм, Кст = 4,1.

Рис. 3

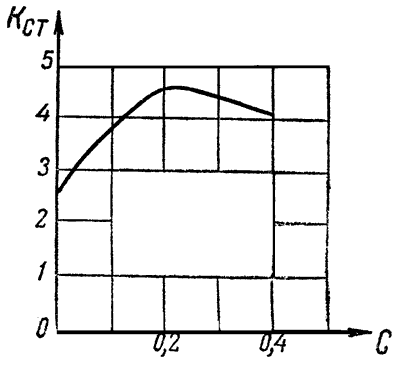

На рис. 3 приведена характеристика Кст = S(C) для схемы с одним газоразрядным стабилитроном при Rб = 4 кОм и Rн = 6 кОм. Для схемы с двумя газоразрядными стабилитронами характеристика аналогична.


Автор:  И. Арутюнова, Т. Сухенко. "Радио" №4/1959 год



Радиолампы, использованные в статье:
  1. СГ2П

Комментарии к статье:

  Добавил:  Сергей
Проще поставить простейший феррорезонансный стабилизатор.У меня стоит лабораторнй БП венгерского производства аж 1952 года!!!Ни разу не заглядывал внутрь.Анодное напряжение регулируется пловно.Накал 6,3 стоит как вкопаный.И лампы довольны и я.И два отдельные канала как анода, так и накала.Размеры 32 на примерно 20-ть и 18-ть(все в сантиметрах).Судя по тихому гудению и весу он феррорезонансный.Сейчас в продаже есть стабилизаторы что то типа ЛАТР-а со следящей системой регулировки.В принципе недорого.Лампы сейчас то же недешевы.
  Дата: 2012-01-22
  Добавил:  Cергей
Извините забыл.Фирма венгерского производителя "ORION".Может быть можно найти схему Интернете.
  Дата: 2012-01-22
