Однотактный усилитель на лампах 6п14п и 6п45с
      Сергеев Сергей любезно предоставил свой вариант одноактного усилителя на лампе 6п45с. Схема отличается простотой, в то же время усилитель имеет весьма неплохие характеристики.



      В основе лежит схемотехника усилителя А.Манакова. Мне не удалось найти 6э5п, поэтому решил попробовать 6п15п и 6п14п. Мне показалось, что 6п14п звучит лучше, к тому же она более доступна. Лампа 6п45с при фиксированном смещении ведет себя не стабильно (плывет ток). При автосмещении большая рассеиваемая мощность на катодном резисторе. Я выбрал компромиссный вариант - полуавтоматическое смещение. Катодный резистор 150Ом зашунтирован конденсатором 2200мкФ* 35В. На сетку подано отрицательное смещение от отдельного маломощного трансформатора (можно домотать доп. обмотку на ТС-180). Я использовал 12В трансформатор от маломощного блока питания (50-200мА), включив вторичку на накальную обмотку 6,3в. В качестве силового использован ТС-180.

      Лучший вариант использование двух ТС-180 (два моноблока) или одного ТС-270.

      В качестве выходного можно применить ТС-180 без переделки (с обязательным немагнитным зазором), но лучше перемотать, так как без перемотки будет спад по верхам и низам. Первичная обмотка (750 витков на каждой катушке, диаметр провода 0,3-0,35мм) находится между частями вторичной (120+120 витков на каждой катушке, диаметр 0,6-0,7мм). Две первичные обмотки соединяются последовательно, четыре вторичные - параллельно (на нагрузку 8 Ом).

      Манаков рекомендовал такое включение для 4 Ом. На мой взгляд (слух) это лучше подходит для 8 Ом. Лучше демпфирование. Шире диапазон НЧ.

      Лучше конечно приобрести фирменный транс, но это стоит денег и не малых. Решать вам.

      Многие считают, что из железа ТС-180 не сделать хороший транс. Может это не идеал, но на халяву…

      Тем не менее, вот что получилось- Fн-23Гц. Fв-26000Гц на уровне -1dB.Измерялось на мощности 4 ватта. Мощность до начала ограничения синусоиды (вернее - скругления) -8Вт. Максимальная-12Вт.

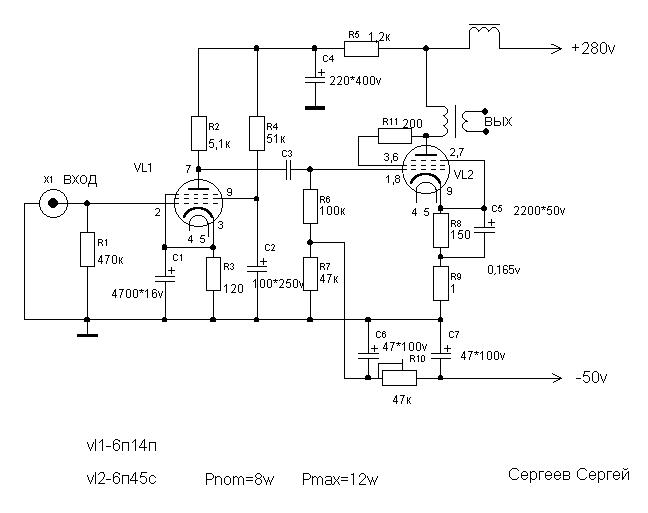

      Cхема усилителя на лампах 6п14п-6п45с

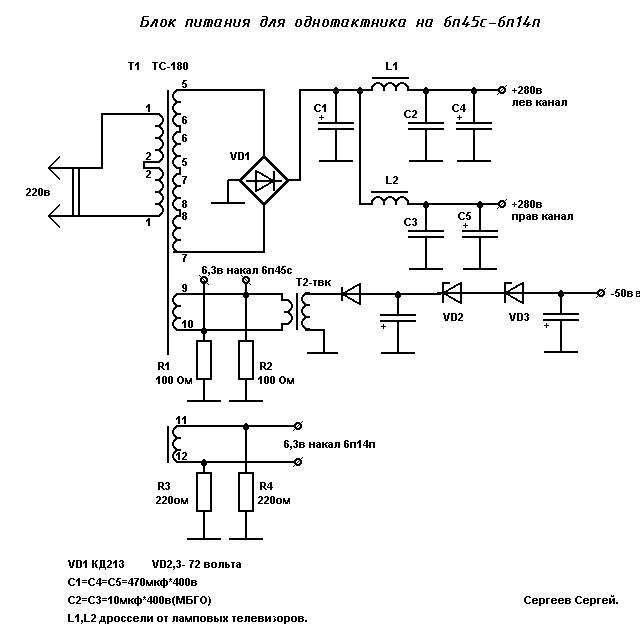

      Схема блока питания




      Нашел у Клауса статью "Варианты фиксированного смещения“ и решил поэкспериментировать с 6п45с. Результат порадовал. Вариант для 6п45с - напряжение смещения 125В подается через стабилитрон на 72 вольта. При изменении сетевого напряжения от 160 до 250 вольт мощность на аноде остается практически постоянной.

      После 7 лет эксплуатации проверил режимы выходных ламп. Ток не изменился!!! Благодаря выбору смещения.

      Настройка

      Настройка заключается в подборе резистора R4 в цепи 2й сетки 6п14п по максимуму усиления и регулировка тока анода 6п45с подстроечным резистором R10 по падению напряжения на R9-0,165В

      Статья взята с сайта DIY-Audio


Автор:  Сергеев Сергей



Радиолампы, использованные в статье:
  1. 6П14П
  2. 6П45С
