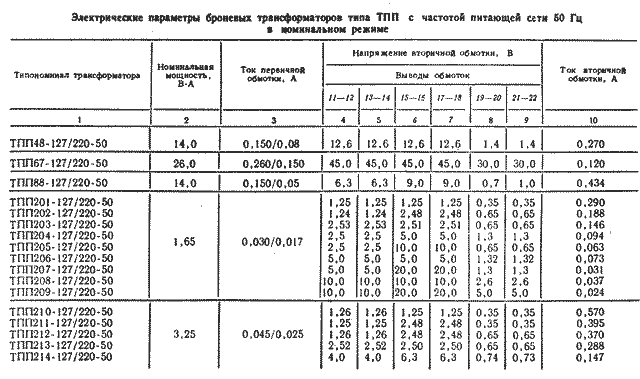

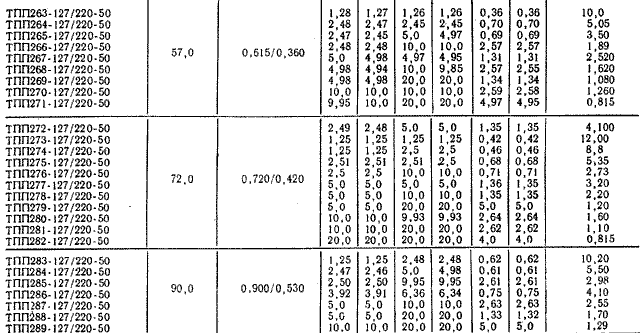

Электрические параметры трансформаторов TПП на частоту сети 50 Гц стр 2

стр.---1----2----3---

Рисунки с изображениями конструкций трансформаторов находятся по ссылкам: часть 1 и часть 2.
Габаритные размеры трансформаторов ТПП находятся по ссылке.
Магнитопроводы трансформаторов TПП на частоту сети 50 Гц см. по ссылке.
Электрические схемы и таблицы подключений трансформаторов TПП на частоту сети 50 Гц см. по ссылке.
