Усилительный каскад на пентоде с активной анодной нагрузкой Ra, с одним источником питания Ra, с цепочкой автоматического смещения Rк || Cк, работающий в классе А

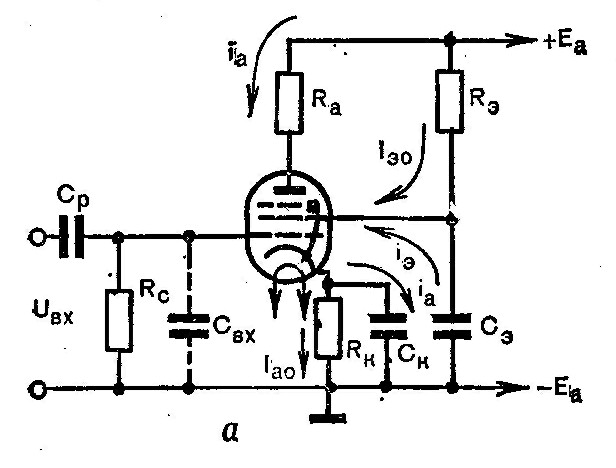

Усилительные каскады на пентодах широко применяются для .усиления высокочастотных сигналов, а также и для усиления низкочастотных сигналов, так как они обладают по сравнению с триодами значительно меньшей проходной емкостью Cас, а также более высоким коэффициентом усиления. На рис. 8, а приведена схема усилительного каскада на пентоде с анодной нагрузкой. Рабочий режим в классе А обеспечивается, как и в триодной схеме, цепочкой автоматического смещения Rк || Cк.


Конструктивно пентодный усилительный каскад отличается от триодного каскада наличием дополнительной цепи экранирующей сетки. В эту цепь включены: а) резистор Кэ, предназначенный для пропускания постоянной составляющей тока экранной сетки Iэ0 и для подачи через него необходимой величины постоянного напряжения Uэ0 на экранную сетку; б) конденсатор C8, который, свободно пропуская только переменную составляющую тока экранной сетки и поддерживая постоянство величины Uэ0 на ней; устраняет отрицательную обратную связь по напряжению экранной сетки, увеличивая этим коэффициент усиления каскада.

Иногда для лучшей стабилизации величины Uэ0 параллельно конденсатору Сэ подключают дополнительный резистор или стабилитрон, у которого Uстаб = Uэ0.

Практически в схемах пентодных усилительных каскадов принимают следующие параметры:

1) сопротивление анодной нагрузки в пределах

так как внутреннее сопротивление высокочастотных пентодов достигает сотен и тысяч килоом. Желательно брать величину Ra побольше, йо чтобы в рабочем диапазоне нагрузочная линия Ua = Еа — Ia * Ra пересекала пологие, т. е. линейные, участки статических анодных характеристик пентода;

2) номинальное сопротивление резистора смещения при необходимой величине —Uc0 определяют по формуле

3) номинальное сопротивление резистора Rэ будет равно

где Uэ0 (0,4 ÷ 1) * Ua0, а величина Iэ0 обычно указывается в справочниках или выбирается проектировщиком

4) номинальное значение емкости конденсатора Сэ рассчитывают на самой низкой частоте усиливаемого сигнала. Если взять Rэ в омах, а частоту fн в герцах, то

5) коэффициент усиления пентодного каскада

так как при Ra << Ri то величина


Поэтому чем больше S, тем больше K.

У пентодов статический коэффициент усиления μ составляет сотни и тысячи. Поэтому коэффициент усиления каскада на пентоде, равный K (0,05 ÷ 0,2) * μ, может достигать нескольких сот, т.е. значительно больше, чем у триодных каскадов.

6) величина входной емкости каскада на пентоде имеет малую величину Свх Cмонт + Cск, что обеспечивает возможность работы не только в области НЧ, то и в области ВЧ. (Низкочастотные мощные пентоды обозначаются буквой П, так же, как и мощные лучевые тетроды, например 6П1П, а высокочастотные пентоды буквой К или Ж, например 6Ж1П.)

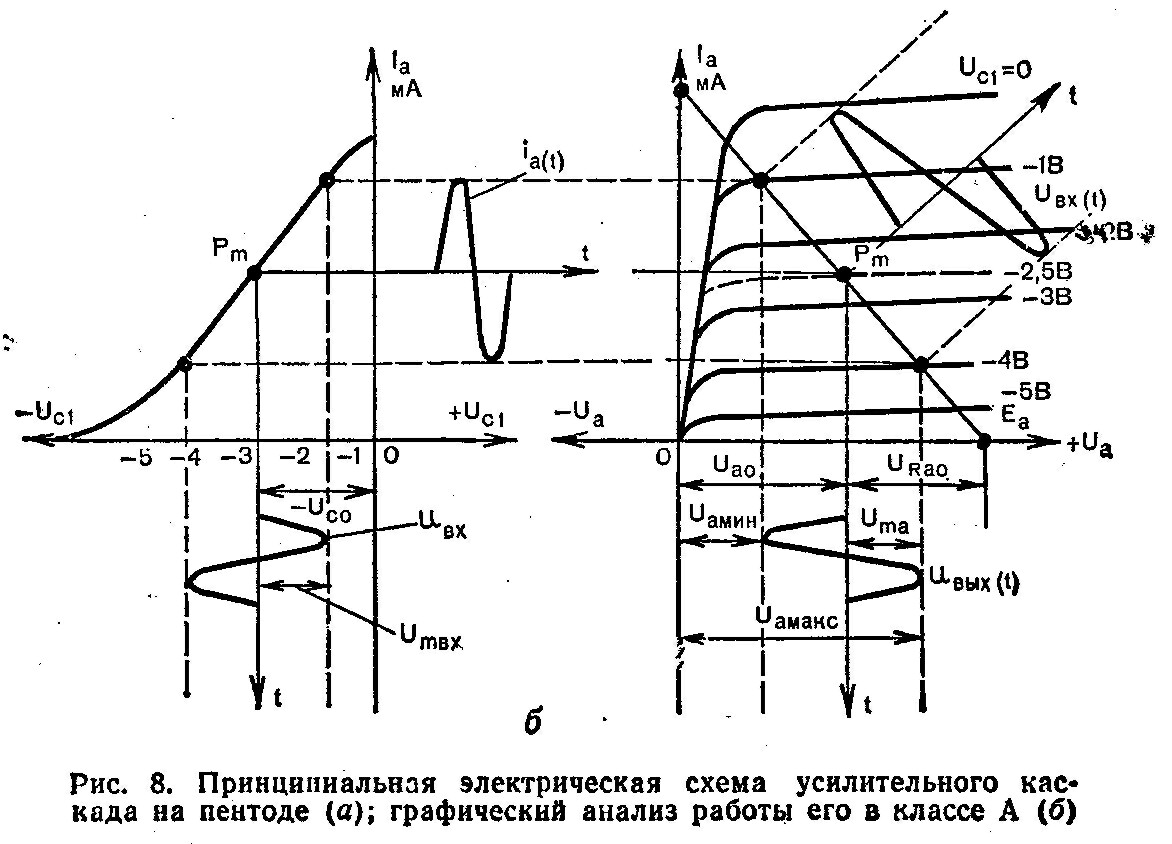

Графоаналитический метод расчета усилительного каскада на пентоде с анодной нагрузкой аналогичен ранее рассмотренному методу для триодного каскада (рис. 8, б).


В.Майоров, С.Майоров - Усилительные устройства на лампах, транзисторах и микросхемах
