Избирательный (резонансный, узкрполосный) усилительный каскад на пентоде с последовательным питанием

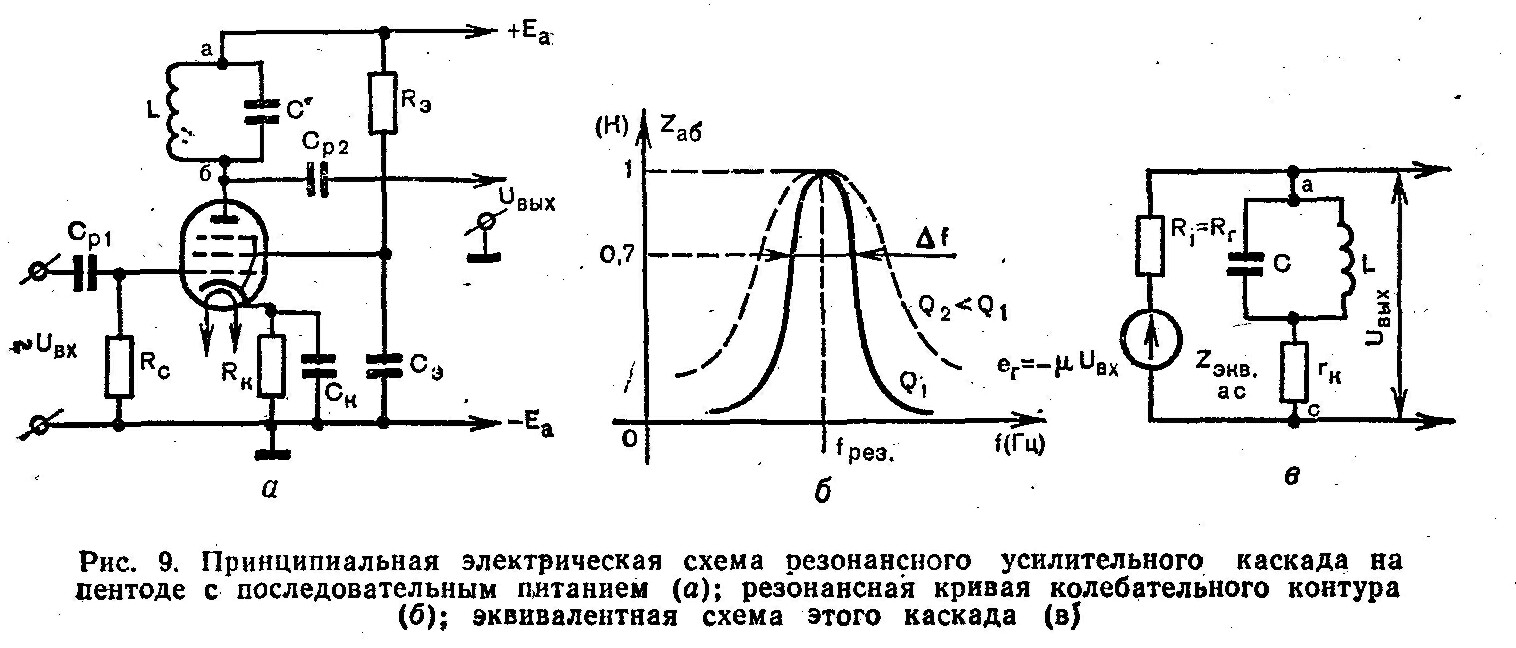

На рис. 9, а приведена схема этого усилительного каскада, работающего в режиме класса А с автоматическим смещением.

На схеме видно, что резонансный (избирательный) усилительный каскад на пентоде отличается от выше рассмотренного пентодного каскада тем, что в его анодную цепь вместо активного сопротивления Ra включен в качестве анодной нагрузки параллельной колебательный контур L || С.

Для переменной составляющей анодного тока сопротивление контура Z(a-б) зависит от частоты, что показано в виде резонансной кривой на рис. 9, б. При этом максимальное, то есть резонансное, сопротивление контура, равное

получается при резонансе токов, когда при малой величине активной составляющей сопротивления контура rк << XL можно принять XL Xc, то есть при ώрез L ≈ ώрез C на резонансной частоте, равной

если L в Гн, а С в Ф. В этом случае выходное напряжение, снимаемое с анода лампы, будет равно, как показывает эквивалентная схема этого каскаду на рис. 9, в,

Максимальный коэффициент усиления получается на резонансной частоте и определяется по формуле

Следовательно, максимальное усиление получается, когда fсигн = fрез, а более узкая полоса частот Δf = fверх. граничнfнижн граничн усиливаемого сигнала на уровне

получается при более высоких значениях добротности контура

При этом частота сигнала может быть от десятков кГц примерно до 5 МГц. Наибольшая добротность контура получается при использовании ферритовых сердечников.

Полезная колебательная мощность усиленного сигнала, выделяемая в контуре, определяется выражением

Коэффициент полезного действия этого каскада равен

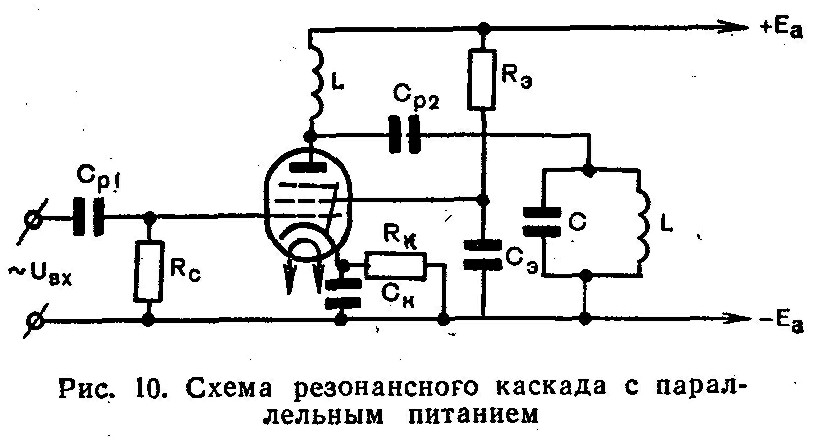

Недостаток этой схемы резонансного усилительного каскада состоит в том, что через колебательный контур проходят не только переменная, но и постоянная составляющие анодного тока, вызывая энергетические потери в контуре и снижая КПД каскада. Для устранения этого недостатка применяют резонансные усилительные каскады с параллельным питанием лампы и контура, как это показано на рис. 10. В этой схеме резонансного каскада постоянная составляющая анодного тока Iа0 не пропускается через колебательный контур при помощи разделительного конденсатора Ср, но свободно пропускается его переменная составляющая, так как X = 1 / ώ Ср. В свою очередь заградительный дроссель La, свободно пропуская постоянную составляющую анодного тока Iа0, преграждает путь через источник питания Ea его переменной составляющей, так как XL = ώ L.



В.Майоров, С.Майоров - Усилительные устройства на лампах, транзисторах и микросхемах
