Перестраиваемый кварцевый ЗГ на 144 и 430 МГц

---

Ниже описывается конструкция именно такого генератора, известного среди радиолюбителей под названием "VXO" - Variable Crystal Oscilator - перестраиваемый кварцевый генератор. Он обладает достаточно высокой стабильностью и обеспечивает довольно широкий предел перестройки:

• В диапазоне 144 МГц возможное изменение частоты составляет 300 кГц;

• В диапазоне 430 МГц возможное изменение частоты составляет 1 МГц.

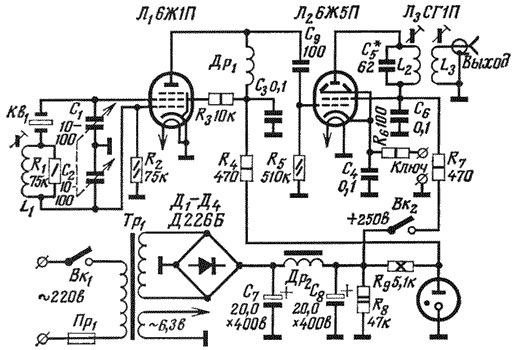

Кварц включен между управляющей и экранной сетками лампы Л1 (6Ж1П). Последовательно с кварцем включена катушка индуктивности L1, зашунтированная резистором R1.

Перестраивается генератор с помощью блока переменных конденсаторов C1, C2. При минимальной емкости частота будет наивысшей. В качестве блока C1, C2 можно применить обычный блок КПЕ от любого вещательного радиоприемника, уменьшив его емкость. Это можно сделать, включив последовательно со статорными пластинами обеих секций постоянные конденсаторы емкостью 120 пФ.

Катушки индуктивности наматывают на каркасах диаметром 7,5 мм трансформатора ПЧ от телевизора "Рубин" или аналогичных проводом ПЭЛ 0,4. Катушка L1 содержит 90, L2 - 42 и L3 - 45 витков. Для подстройки применены ферритовые сердечники. В качестве дросселя Др1 (индуктивностью порядка 750 мкГн) можно использовать катушку диапазона ДВ любого радиоприемника.

Частота кварца должна лежать в пределах 8016...8020 либо 9018...9022 кГц. В этом случае, использовав его 18-ю либо 16-ю гармоники, можно получить частоту порядка 144,3 МГц при минимальной емкости конденсаторов С1, С2. При максимальной же их емкости частота будет лежать вблизи 144 МГц. Использование, соответственно, 54-й или 48-й гармоник позволит получить частоты диапазона 430 Мгц.

Монтаж генератора следует выполнять жестко, чтобы не было вибрации отдельных деталей. Необходимо стремиться к минимальной емкости монтажа, избегая применения длинных проводов; при этом увеличивается верхняя частотная граница. Генератор вместе с выпрямителем собран на шасси размерами 190х220 мм. Передняя панель имеет размеры 140х190 мм. Материал - алюминий толщиной 2 мм.

Налаживание генератора


При налаживании следует замкнуть накоротко катушку L1 и вынуть сердечник, а конденсаторы C1, C2 оставить полностью выдвинутыми. Затем убедиться, генерирует ли кварц. При увеличении емкости C1, C2 до максимума частота гетеродина должна уменьшаться в диапазона 144 МГц примерно на 20 кГц. После этого снимают перемычку с L1 и вставляют сердечник. При вводе сердечника частота должна резко уменьшиться. Перемещением сердечника необходимо добиться такого положения, при котором изменение емкости не ухудшает устойчивости генерации. Надо учесть, что при увеличении индуктивности L1 предел регулировки частоты увеличивается, но стабильность ухудшается.

Если с помощью конденсаторов С1, С2 изменить частоту на 20 кГц не удается, надо домотать или отмотать несколько витков катушки L1. Контур L2C5 настраивают на основную частоту или требуемую гармонику.
Генератор может быть соединен с передатчиком 75 Ом коаксиальным кабелем длиной до 1 м.

При повторении конструкции генератора желательно включить между точкой соединения кварца с конденсатором С1 и экранной сеткой лампы Л1 разделительный конденсатор емкостью 0,01 мкФ - для того, чтобы на кварцевый резонатор и статор конденсатора С1 не подавалось напряжение питания экранной сетки.
