Простой ламповый приемник в стиле «Ретро»

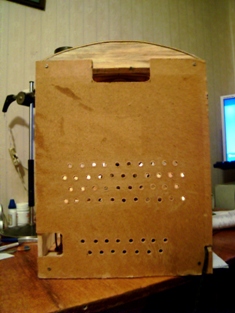

Приемник имеет простую конструкцию, напоминающую немецкие народные приемники 30-х годов. Приемник собран на двух лампах, первая лампа 6Н9С используется как усилитель радиочастоты и детектор, вторая лампа 6Ж3 используется как выходная. Усилитель радиочастоты апериодический, а детекторный каскад имеет вариометр с подвижной катушкой обратной связи. Приемник работает в диапазоне длинных (2000-700 м) и средних (600-200 м) волн и имеет неплохую чувствительность во всяком случаи на средних волнах в вечернее и ночное время приемник ловит несколько заграничных и русскоязычных радиостанций. Принципиальная схема, монтаж и внешний вид изображены на фотографиях.

Простой ламповый приемник в стиле «Ретро»

Детали и конструкция.

Диаметр неподвижной гильзы вариометра 70мм длина 100мм на ней расположены катушки L1и L3, диаметр внутренней подвижной гильзы 40мм длина 20мм на ней намотана катушка L2. Катушка L1 имеет 150 витков повода диаметром 0,3мм, катушка L3 около 60 витков того же диаметра, эти катушки мотаются виток к витку. Катушка L2 имеет 80 витков провода диаметром 0,1мм. Выходной трансформатор ТВ3-Ш, динамик 2ГД-4Ом. После сборки приемник начинает работать сразу, катушки L1и L3 настраивают отмоткой или намоткой провода.

© Давутов Руслан, 07.09.2009



Радиолампы, использованные в статье:
  1. 6Ж3
  2. 6Н9С

Комментарии к статье:

  Добавил:  Эдуард
виктор, я вот тоже думаю собрать усилитель на лампах.а потом посещают меня мысли:а нахуя?с этими лампами столько геморроя и почти ноль % коэфициента полезного действия,жрут питания дохера,схемы на лампах сложные,подавай им мощный анодно-накальный трансформатор мощностью от 100 до 180 Вт при отдаваемой в нагрузку мощности УНЧ всего 5 Вт!ну и нахуя эти проблемы?когда те ЖЕ 5 Вт я могу получить в микросхемном варианте от 5-12 Вольт при минимуме внешних деталей:сама микросхема пара конденсаторов и динамики
  Дата: 2016-11-18
  Добавил:  Бакалавр-радиотехник "Вован"
Размещение Устройства в корпусе саркофага Тутанхамона;-Заметно улучшает
звучание и субьективное восприятие,придавая эффект реверберации в коридорах гробницы !А используя осветительную сеть Пирамиды Хеопса,
Можно добиться дополнительно чистого звучания ! PS. Конструкция
заслуживает массового промышленного внедрения на просторах России !
  Дата: 2016-04-17
  Добавил:  Сергей
Регулятор громкости включен неправильно. Получается, чем ниже движок потенциометра к "земле", тем сильнее нагрузка на предыдущий каскад. Регулировать громкость увеличивая нагрузку нельзя! Нужно верхний вывод потенциометра подключить к выходу предыдущего каскада, а движок потенциометра подать на управляющую сетку выходной лампы. То есть, нужно поменять местами провода, подключенные к верхнему выводу и движку.
  Дата: 2015-10-16
  Добавил:  тетрод6п6с
приёмников и схем на рлампах-множэство.я сам недавно на свалке нашел шасси радиолы 2усрл.в ней как всегда был неисправен авс-80-260 ,который был пробит.я его заменил на 6ц4п,и на этом ремонт был закончен.в укв блоке на всякий случай поменял 6н3п.супер начал принемать лучше.приём веду на кусок провода длиной 1м.громкоговоритель нагрузки унч -2гд-38.выходная лампа унч 6п14п- 4-75г.в.
  Дата: 2015-08-31
  Добавил:  Олег
Добрый день.
В нашей группе Теплая лампа | Теплый ламповый звук
Вы найдете много информации о радиолампах,
ламповых усилителях и других приборах, где они применялись.

Ссылка https://vk.com/warm_lamp 📻 📢
  Дата: 2015-07-14
  Добавил:  Рудик
В России на ДВ СВ волнах передатчиков нет поэтому ,максимум что можно услышать это тишину.
  Дата: 2015-07-05
  Добавил:  Ceif
не работает
  Дата: 2015-06-27
  Добавил:  кук
не работает
  Дата: 2015-06-27
  Добавил:  ALEX
Игорь, напряжение от 100В и выше (до 200В). В простых схемах это не критично, просто приёмник будет работать немного тише. Я вообще все ламповые самоделки питаю от пачки крон, соединённых последовательно (90В). Батарейные лампы питаю от 3-5 крон (27-45В)
  Дата: 2014-11-02
  Добавил:  игорь
Подскажите пожалуйста напряжение вторичной обмотки трансформатора.
  Дата: 2014-09-14
  Добавил:  Владимир Хабаровск
В настоящее время сделать приёмник на радиолампах очень проблематично. Вариометр ещё можно сделать даже в домашних условиях, в вот как быть с КПЕ? Конденсаторы переменной ёмкости уже промышленностью не выпускаются. Вот Вам и изготовление ретроприёмников!
  Дата: 2013-10-24
  Добавил:  Виталий
За полсотни лет увлечения радиолюбительским конструированием, чего только я не строил см http://youtu.be/z7hLgmFpNA4
Коллеги, не нужно городить огороды, берите схемы 1950-60-х и паяйте. И будет щастье!
  Дата: 2013-09-16
  Добавил:  Виктор
Критиков всегда больше чем авторов.
  Дата: 2013-04-25
  Добавил:  Семен
Хорошая грозозащита для оборудования http://netprotectors.ru/
  Дата: 2013-03-18
  Добавил:  Александр
Спасибо большое за совет
  Дата: 2012-12-01
  Добавил:  олег
александр. только не обижайся . совет - поройся в старых журналах "радио". прочитай комментарии к этой статье, там есть ссылки на удачные публикации простых регенераторов . вообще то от каскада увч толку как от "козла молока".и еще - забей в поисковике журналы "радио" за 46 ...47 годы. там почти в каждом номере хорошие схемы регенеративных приемников
  Дата: 2012-11-30
  Добавил:  александр
Олег, книжники та я читаю я просто начинаюший, простые транзисторнвые я собирал, а этот первым ламповым будет
  Дата: 2012-11-25
  Добавил:  олег
александер, книжки нужно читать.те что на бумаге.будешь умным( не будешь задавать идиотских вопросов)
  Дата: 2012-11-12
  Добавил:  александр
какие параметры у трансоформаторов
и хотелось бы по подробнее увидить вариометр со всех сторон
  Дата: 2012-11-03
  Добавил:  александр
И конечно же подробно как собрать заветный вариометр
  Дата: 2012-11-03
  Добавил:  Сергей
Константин.Если это еще Вас интересует.В москве от 1500 р/час и выше.В СПБ летом М-21 стоила в конце лета 1000 р. Минимальная продолжительность заказа 3-часа. Сейчас кризис и с заказами плохо. Старинных приемников полностью "на ходу" не попадалось. Госпожа-товарищ Валентин Иванович громила гаражные кооперативы, вот тогда автомобильные радиоприемники гопники продавали "за бутылку" в натуральном виде.Причем совершенно попадались исправные.
  Дата: 2012-10-31
  Добавил:  Сергей
Добавлю.Сама схема обычно работает.Лампы, как то не странно живые.Проблемы с умформерами в питании.Я переделал на транзисторы. Схему брал из ж.Радио за нач.60-х(номер не знаю- у меня ксерокопия).Радио-антиквариата еще и сейчас много.Купил летом несколько, ни царапинки! Лежали у кого то на шкафу, накрытые "трофейным" ковриком с тремя охотниками на привале. мужичок и тащил на рынок в этом коврике.Жалко что применявшиеся в немецких регенераторах AF-7 ламп давно уже нет.Лучьше чем они в рег.каскадах ни одна лампа не работает. Я застал еще исправные такие лампы.
  Дата: 2012-10-31
  Добавил:  константин
к радиотехнике конечно относиться только косвенно - почем стоит час "ретро" такси и во что обойдется в РАБОЧЕМ виде ретро автомобильный типа А-9 ?
  Дата: 2012-10-11
  Добавил:  володя
народ для зтой схемы лучше всего собрать другой БП с выпрямителем на лампе 5ц4с двухполупериодный.а на 1м диоде схема не из лучших.
  Дата: 2012-10-04
  Добавил:  константин
есть такое такси,приемник сняли.надо попробовать его отремонтировать. проблема похоже не с приемником, а с коробкой бл.питания.Идея неплохая,буду пробовать.
  Дата: 2012-09-24
  Добавил:  Сергей
Подскажу интересный вариант применения ретро - приемников,сам столкнулся с этим последним летом.Сейчас стали популярными "ретро-такси". Заказывают не только на "золотые" и "серебряные" свадбы и юбилеи, но и на обычные свадьбы. Используют в основном "Волга" М-21, но встречал "Чайку" и ЗИЛ-111. Восстанавливают даже натуральную тканевую обивку салонов "Волг" первых выпусков. С чем у них совсем худо - с натуральными радиоприемниками. Заказчики сильно морщаться когда видят приемник не соответствующий той эпохе.Неск.раз ездили на ярмарку "Юнона"( пр-т Козакова).С 4-й попытки выбрали один А-9,2шт. А-18 после того как отмыли от наслоений грязи один из А-18 оказался в экспортном исполнении с диапазоном 87,5...110 мгц.Все не на ходу,но продававший оптом отдал продавец отдал за ерундовую цену. Моя "фишка" в чем, средеволновый диапазон практически полумертв. Водитель кладет в сумку два-три CD - плейера. Работающих на простейшие микромощные радиопередатчики.Старички в шоке услышив на фоне натуральных эфирных помех музыку своей молодости. Гонорар за выполненую работу - поверьте, вполне достойный.Заказчики таких ретро-такси платят хорошо .Несколько лет назад сам разигрывал гостей включая фонограммы с кассетников со старыми записями на микромощный передатчик.Генератор по балансной схеме управлялся генератором тока, модуляция получалась достаточно для средних волн чистая.На старинный приемник слушать приятно.Сам периодически забываешь, что передача "суррогатая". P.S. Ехать на "барахолку" целесообразней в субботу с утра.
  Дата: 2012-09-10
  Добавил:  Котовски
А какое напряжение вторичной обмотки, или какой трансформатор использован был?
Я думаю попробовать 250 вторички..
  Дата: 2012-08-12
  Добавил:  Антон
У меня в доме даже два приемника смонтированных в старинных корпусах.Смотрятся великолепно.Конечно восстановить старое это интересно...Но это для музея.От одного я использовал конденсаторы переменной емкости.Ручки и верньер.В другом, у меня был только голый корпус.Все пришлось делать самому.По поводу приводимой уважаемым автором конструкции.Невооруженным глазом видна ошибка - динамик так не ставиться.Его нижняя часть висит в воздухе.Что естейственно сказывается на звуке.Успехов всем кто заинтересуется аппаратурой под ретро!
  Дата: 2012-08-09
  Добавил:  Владимир. г Хабаровск
Довольно аккуратное исполнение конструкции. Схема выпрямителя питания выполнена верно. Неплохо сделать мостовую схему выпрямителя. Зто истинно любительская конструкция. Молодец! Успехов Вам, конструктор. Лампы ещё не скоро будут забыты!
  Дата: 2012-07-15
  Добавил:  Сергей
Лампу 6U8 выпускают (по крайней мере выпускали пару лет назад - мне привезли из Москвы, купили для меня в какой-то фирме занимающейся продажей радиодеталей.Адрес и телефон я потерял.Первый раз я собрал на двух отдельных лампах.Первая - какой-то триод.Вторая - пентод кажется 6Ж4.Пробовал ставить разные лампы - 6К3 и подобные. Когда потом несколько раз повторял схему ставил уже пальчиковые лампы.Ставил ECF-82 ECF-80 - это похоже на 6Ф1П.Кстати на последней был собран простой регенератор схема которого публиковалась в каком-то номере Радио за последующие годы. Какой-то наш умелец повторил схему, но уже с добавлением КВ-диапазона.Моточные данные контурных катушек лучьше взять из того журнала.У меня контурная катушка на КВ была порядка 12...14 витков на каркасе диаметром порядка 22 мм.Работающий приемник у меня на фазенде. Если каркас картонный,его нужно пропитать лаком "цапон".Мотать лучше одновременно в два провода в один слой,виток к витку.Потом слегка закрепить тем же "цапоном".После высыхания аккуратно смотать 2-провод получиться аккуратная обмотка с шагом между витками.В этом случае диапазон получается от 49 метров до 19-и.Но нужен очень хороший верньер или канденсатор малой емкости паралельно основному.Иначе настройка получается сильно резкой.И еще - можно поставить 1-м каскадом пентод в триодном включении, в последнем у меня если память не отшибло - так и сделано.Володя торопись ! Европа потихоньку прекращает вещание на средних.Эстония и страны Скандинавии свернули вещание неск.лет назад.
  Дата: 2012-04-14
  Добавил:  володя
СЕРГЕЙ СПАСИБО НАШЕЛ СХЕМУ ИЗ РАДИО№9 1960г ОНА ПРОЩЕ И НАДЕЖНЕЙ.НАШЕЛ АНАЛОГ СТАБИЛИТРОНА ОС3-СГ3С. ПОДСКАЖИ ЧТО ТЫ СТАВИЛ ВМЕСТО ЛАМПЫ 6U8 И ДАННЫЕ КАТУШЕК НА(5,9-7,5)мгц.НАРОД ЕСЛИ КТО СОБИРАЛ ТАКУЮ СХЕМУ ПОДСКАЖИТЕ.
  Дата: 2012-03-28
  Добавил:  Алексей
Каскад УВЧ в регенераторе совсем не нужен.Даже будет сильно портить прием.Будет смешивать весь мусор что попадет на антенный провод.Если вы, конечно не надумаете принимать морзянку.Попробуйте те кто собрал такой аодключить короткую антенну через 4 - 10 пикофарад прямо к контуру и сами убедитесь.
  Дата: 2012-03-17
  Добавил:  Aндрей
Ну и сделай хоть что-нибудь!!!Может долбанет сетью и поумнеешь!Уж, извините трудно переваривать идиотские реплики!Сайт-то интересный!Жалко!
  Дата: 2012-01-28
  Добавил:  vladimir
нет ну на такую класную аппаратуру ставить транс!я бы не стал-предложте что нибудь?например 4мф в накал и мост в анод
  Дата: 2012-01-22
  Добавил:  Сергей
Практически все ламповые радиовещательные приемники (включая и регенеративные) выпускавшиеся союзе выпускались с индуктивной связью с антенным контуром. Смотрите справочники по ним.В немецких регенераторах можно было выбирать как величину связи так и ее тип.Посмотрите схемы.Есть Интернете.Для этого предназначалась фишка с несколькими гнездами. Вместо комнатной значительно лучше будет работать большая рамочная с гранями квадрата порядка 15 м."Аудион"-ы 20-3ох оснащались такими антеннами.У еня хорошо работала даже панельном доме(в оконном проеме)Поройтесь в Интернете найдете и современные конструкции регенераторов с рамочными антеннами.По поводу обязательных мер грозозащиты.Кто же откажется поставить себе хорошую антенну если позволяют размеры участка.Какой же прием без хороших антенн!У меня например сейчас антенна длиной больше 40 м горизонтальной части. Приятель с которым восстановили приемник в корпусе VE 301 B. Имел возможность в этом убедиться в прошлом августе на юге оз.Ильмень где у него дом.В рядом с с его участком шарахнул разряд.Антенный грозопереключатель он естейственно забыл переключить но приемник не был подключен к антенному проводу.Приехав домой он обнаружил гребенку разрядника оплавленной.Лет двадцать назад убило мужика из соседнего хутора.Толком и дождя-то не было появилась тучка грохало несколько раз.До дождя он проезжал мимо моего дома поговорили...Гроза ушла сомотрим у его дома стоит скорая...Говорили что его нашли рядом с машиной, рядом провода освещения в сарай.Да и ТВ антенна у него метров 5 выше конька сам ему ставил...
  Дата: 2012-01-14
  Добавил:  Сергей
Грань рамки конечно-же 1,5 м.На длинноволново участке КВ у меня получилось что то порядка 3-витков толстого ПЭЛШО.КПЕ с возд.диэлектриком от лампового вещательного приемника.Рамку не обязательно делать квадратной.Очень удобно треуголная форма - удобно подвешивать.
  Дата: 2012-01-14
  Добавил:  Дмитрий
Хотелось бы узнать подробнее о питании лампы. На фото я вижу два трансформатора. А как насчет изготовления одного транса с несколькими выводами? Скажем, под 6 В и более - для накала и анода...

Очень хорошие комментарии пишет Сергей. Опыт есть опыт. Однако хочу возразить насчет емкостной связи. В большинстве схем в книгах как раз присутствует емкость после антенны. Но при этом пишут про молниезащиту в случае использования больших внешних антенн. При использовании комнатной антенны разрядник не нужен... А то так читаешь комментарий и становится страшно. Но не все так уж плохо.

Вопрос от новичка: как правильно заменить емкостную связь на индуктивную?

  Дата: 2012-01-06
  Добавил:  Дмитрий
Я не учел, что для накала используется переменный ток (понижающий трансформатор),а для анода - постоянный, - как раз для этого, насколько я понял, используется второй трансформатор с выпрямителем...
  Дата: 2012-01-06
  Добавил:  Сергей
Восстановить старинный радиоприемник или сделать "под старину" идея отличная.Знаю нескольких рестораторов кто применил такие вещи при офорлении залов в ретро стиле.А эти люди зря деньги не платят!Первый регенератор собрал 51 год назад.С тех пор перепробовал полтора десятка схем.Самая удачная из "Радио" №9 за 1960г.в разделе "За рубежом".Добавьте УНЧ на 6Ф5П и не пожелеете работы.Лучьше сделать два диапазона СВ и КВ(5,9 - 7,5Мгц).С ДВ не связывайтесь кроме треска и помех ничего нет.Схема в статье мягко говоря не самая удачная.Во первых от апериодического каскада УВЧ толку ноль.Его применяли что бы уменьшить излучение в эфир при приеме телеграфа.Плохо заканчивали советские суда применявшие допотопные приемники.Немцы пеленговали их чуть ли не за сотни километров.Поинтересуйтесь как плохо кончил ледокол "Сибиряков". Емкостная связь с антенной штука смертельно опасная особенно в сельской местности и малоэтажной застройке в пригородах.Может скопиться такой заряд что мало не покажется.У меня пару раз "шарахнуло" еще грозы не было.Слава богу рядом с аппаратом ни кого в тот момент не было.Керамический подстроечник,что был между антенной и схемой разлетелся на кусочки,да и схема пострадала.Другой раз между проводом антенны,лежавшим на столе и заземленным шасси и даже включеным паяльником ударил пучек искр.Хорошо что все были в тот момент в соседней комнате.Хороший вариант иметь почти натуральный ретро аппарат отреставрировать старинный приемник,использовав часть его деталей и шасси сдалать приемник по более современной схеме(например той которую я указал выше).В прошлом году приятель притащил какое-то страшилище которое уже несли на помойку.Два дня снимал наслоения советских времен шлифовальными машинками и вручную.В нелегкие совковые годы была какая то мания красить все в идиотский коричневый,серый и черный цвета-это почему то считалось "красиво"Причем краски использовали главным образом похищеные и с предприятий,школ и детских садиков.Под несколькими милиметрами г...на оказался корпус из натурального дуба!!!Я ему,использовав шасси как основу и часть сохранившихся деталей(КПЕ-три штуки,верньер со шкалой,входной фильтр-"пробку",фирменные таблички собрал ту самую схему регенератора из №9 за 1960 г."Радио".За этот год видел неск.того что осталось от старинных радиоприемников.Вполне пригодных для приведения в товарный вид.В С-Петербурге продают на "радио-барахолках" достаточно интересные экземпляры остатков аппаратуры.Приносят их на реализацию буквально "за бутылку".Еще совет поищите по чердакам,сараям и подвалам обязательно найдете!
  Дата: 2011-12-17
  Добавил:  Alex
Рома, с Вами не согласится подавляющее большинство, т.к. диод в блоке питания никакого участия в приеме радиосигнала не принимает. Приемник - ламповее некуда. Руслан - отличная работа! Будем надеятся, что Вы продолжите в том же духе и удивите нас новыми ламповыми конструкциями.
  Дата: 2011-11-08
  Добавил:  Кардан
Полрноть включения ПРАВИЛЬНАЯ, + от диода идёт на анод радиолампы, минус на катод. А схемы радиоприёмников предпочитаю другие ТОЖЕ ламповые, лампы это особая вещь говорят их забыли, на самом деле их ни кто не забывал, лампы шли рядом с нами в тени..
  Дата: 2011-11-07
  Добавил:  2k2m
очень интересное и нестандартное технологическое решение. но схемку нужно доработать. с ув.
  Дата: 2011-06-27
  Добавил:  Рома
Ме не нарвится что в приемнике применен диод.Это уже не ламповый приемник.
Поставте кенотрон
  Дата: 2011-03-24
  Добавил:  Валентин
Приятно посмотреть на хорошо сделанную вещь.
НЕ приятно видеть применение неграмотной терминологиию. Очень портит общее впечатление. У Вас в приёмнике нет вариометра, это вариокуплер.
  Дата: 2010-09-18
  Добавил:  A70
Еще хотел спросить.
Вместо ТВЗ - III подойдет ТВ3-1-2?
  Дата: 2010-08-19
  Добавил:  A70
А какие параметры имеет силовой трансформатор?
  Дата: 2010-08-18
  Добавил:  Ярослав
Классно!
Сам частенько балуюсь с лампами...
  Дата: 2010-08-08
  Добавил:  vazha
Это прекрасно,лампы это вкус радио
  Дата: 2010-07-27
  Добавил:  Валера
Мне нравится. можно наладить производство и я уверен их будутпокупать....
  Дата: 2010-04-05
  Добавил:  Валера
В детстве я собирал простой детекторный приёмник и подключал его к ламповому усилителю НЧ, получался неплохой радиоприёмник
  Дата: 2010-04-05
  Добавил:  Алекс
Да! Что ни говори,а на лампах получались простые и интересные конструкции и удовлетворения от их работы было больше чем от транзисторных конструкций.Что-то такое немного магическое есть в этих лампах!
  Дата: 2010-04-05
  Добавил:  Георгий
А нет ли у автора подобных схем только без использования вариометров ?У меня было много литературы ,но к сожалению вся куда то пропала....а щас вот тож решил детство вспомнить ...
  Дата: 2010-03-23
  Добавил:  Давутов Руслан
Радиола спасибо, что обратили внимание на недочеты в принципиальной схеме, порой трудно заметить свои ошибки. Переменный резистор R10 имеет такое низкое сопративление, так как небыло резистора с нужным сопративлением спаренного с контактной группой для выключателя. Аппериодический усилитель конечно имеет недостатки, но его приминение обусловленно стремлением уменьшить излучение регенератора в антенну и увеличить чувтвительность не усложняя при этом конструкцию приемника.
  Дата: 2010-01-09
  Добавил:  Давутов Руслан
BART лампа 6Н9С не преднозначена для использования её в качестве выходной в низкочастотном тракте приемника, она лишь может использоваться в предусилительных каскадах УНЧ. В высокочастотном тракте приеника в диапазоне частот СВ,ДВ эта лампа будет успешно выполнять свои функции, а применение в качестве выхдной лампы использование 6Ж3 обусловленно её высоким коэффициентом усиления и приемимой рассеиваемой мощностью на аноде, что обеспечивает при хорошем приеме достаточно громкое звучание и лучшего варианта чем 6Ж3 при применении двух ламп в приемнике на практике мне найти не удалось.
  Дата: 2010-01-09
  Добавил:  BART
По всей видимости у автора этой конструкции не было других более подходящих ламп для высокочастотной части приемника и поэтому он низкочастотный двойной триод применил в усилителе высокой частоты и регенеративном детекторе. Но это неправильно. Даже используя эти две лампы надо было лампу 6Ж3-высокочастотный пентод с высокой крутизной поставить в апериодический ВЧ усилитель. А в детекторе и УНЧ использовать двойной триод. При этом громкость звучания можно было повысить включив параллельно в катоде резистора смещения выходного каскада электролит.
  Дата: 2009-12-27
  Добавил:  радиола
• Включение апериодического УВЧ обеспечит не только усиление полезного сигнала, но и еще большое усиление помех, так как помехи имеют статическую составляющую, в то время как сигнал магнитную.тем более что вход емкостной.
• Экранная сетка пентода висит в воздухе???
• Патенциометр R10 имеет очень низкое сопротивление, что в сочетании в высоким выходным сопротивлением предварительного каскада снижает усиление. сопротивление желательно увеличить до 1000 ком.
• Конденсатор С1 не нужен в принципе, а вот диоды желательно зашунтировать резисторами 0,1-0,5Мом
  Дата: 2009-12-09
  Добавил:  Юрий
Отлично! Я, вспомнил детство.
  Дата: 2009-12-06
  Добавил:  Валерий1950
Я тоже собирал подобное на 6Н2П и 6П14П. И сейчас возникает желание повторить, но поаккуратнее, чем раньше.
  Дата: 2009-11-21
  Добавил:  Давутов Руслан
Извините, исправил.
  Дата: 2009-11-19
  Добавил:  Ренат
На схеме на правильно указана полярность подключения блока питания..
  Дата: 2009-11-18
  Добавил:  виктор
я такие собирал когда был ещё в 6_м классе Есть схема и на одном триоде (гетеродин)и пентоде(усилителе)с довольно хорошей чуствительностью собирал, работала хорошо. У тебя хорошо получилось, редко кто сейчас собирает что нибуть на лампах.
  Дата: 2009-11-03
