Трехламповый КВ супергетеродин

Приемник начинающего коротковолновика-наблюдателя работает в диапазонах 28; 21; 14,0; 7,0; 3,5 МГц и предназначен для приема радиостанций, работающих телефоном и телеграфом.

Основными узлами приемника являются: преобразователь на лампе Л1 (6А10С), сеточный детектор Л2 (6К3) с обратной связью и двухкаскадный усилитель низкой частоты Л3 (6Н7С).

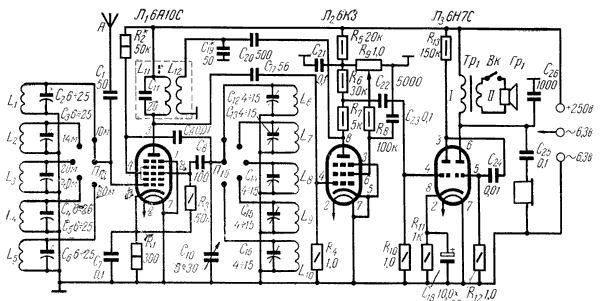

Рис.1. Принципиальная схема приемника

Для облегчения изготовления приемника начинающими коротковолновиками входные контуры в процессе приема радиостанции не перестраиваются. Заметного ослабления чувствительности на краях диапазона не наблюдается. В преобразователе применен одиночный контур ПЧ, на который для увеличения чувствительности и избирательности приемника подается положительная обратная связь. С целью устранения помех по зеркальному каналу ПЧ выбрана высокой 1600 кГц.

Необходимый режим работы лампы Л1 по экранирующей сетке, при котором получается устойчивая работа гетеродина, подбирается сопротивлением R2. R3 и C8 выполняют функции гридлика.

Величина обратной связи регулируется потенциометром R9, включенным в цепь экранирующей сетки лампы детекторного каскада. При приеме дальних станций, работающих телефоном, величину обратной связи следует устанавливать близкой к критической; при приеме станций, работающих телеграфом, - выше критической.

Детали и конструкция

Катушки индуктивности намотаны на картонных каркасах диаметром 10 мм и длиной 40 мм.

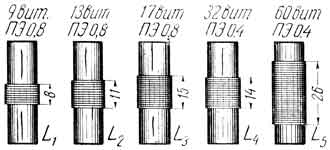

Рис.2. Чертеж катушек индуктивности L1-L5

Рис.3. Чертеж катушек индуктивности L6-L10

Катушка L12 должна иметь возможность передвигаться относительно катушки L11. Расстояние между ними подбирается опытным путем. Катушки L11 и L12 заключены в медный или алюминиевый экран. В верхней части экрана закреплена гайка (на рисунке не показана), в которой вращается винт ферритового сердечника. С помощью этого сердечника можно производить настройку контура L11, L12.

Рис.4. Чертеж катушек индуктивности L11-L12

Трансформатор Тр1 намотан на сердечнике Ш15, толщина набора 20 мм. Обмотка 1 содержит 3000 витков провода ПЭЛ 0,12; обмотка 2 - 70 витков провода ПЭЛ 0,4. Можно использовать готовый - от промышленного приемника "Воронеж". Силовой трансформатор также готовый с подходящими питающими напряжениями. Выпрямитель должен обеспечивать ток не менее 25 мА при напряжении 230...250 В.

Налаживание приемника

Налаживание приемника несложно. Низкочастотная часть и сеточный детектор обычно начинают работать сразу. Если при увеличении напряжения на экранирующей сетке лампы Л2 генерация не возникнет, следует уменьшить расстояние между катушками L11 и L12. При отсутствии генерации и в этом случае, необходимо переключить концы у обмотки обратной связи L12 или перевернуть ее. Если генерация будет возникать при среднем положении движка потенциометра R9, регулировку детекторного каскада можно считать законченной.

При настройке преобразовательного каскада сначала необходимо проверить, работает ли гетеродин. Если гетеродин работает, то при закорачивании лепестка 8 лампы Л2 на катод, падение напряжения на R1 возрастает. В случае отсутствия генерации следует более тщательно подобрать напряжение на экранирующей сетке Л1 путем изменения величины R2.

Изменение границ диапазонов осуществляется изменением емкости С12-С16 и более тщательным подбором числа витков катушек L6-L10.

Включив диапазон 40 м и присоединив к приемнику антенну, пытаются принять какую-либо радиостанцию. Затем, вращая винт сердечника L11 и подстраивая конденсатор С5, добиваются максимальной громкости приема.


Лаборатория ЦРК ДОСААФ. 1964 год
