Усилители мощности ВЧ

Усилитель с заземленной сеткой

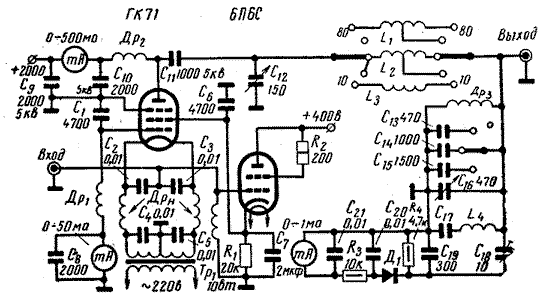

Усилитель с заземленной по ВЧ сеткой дополнен лампой, подающей экранное напряжение на лампу ГК-71, в моменты подачи напряжения возбуждения.

Регулирующая лампа соединяется последовательно с источником экранного напряжения и экранной сеткой.

Катод лампы 6П6С соединяется с землей через резистор с большим сопротивлением R1, а к катоду ее присоединяется экранная сетка лампы ГК-71. R1 зашунтирован С7 емкостью 2 мкФ x 600 В. В отсутствие напряжения возбуждения анодный ток 6П6С близок к нулю, т.к. в ее катодной цепи стоит большое сопротивление. Поскольку ток через лампу 6П6С мал, напряжение на экранной сетке ГК-71 также невелико. При подаче напряжения возбуждения ток лампы 6П6С возростает, возростает и экранное напряжение лампы ГК-71.

Приращение анодного тока генераторной лампы пропорционально приращению напряжения возбуждения, т.е. усилитель обладает линейной характеристикой.

Напряжение 400 В для питания экранной сетки должно иметь стабилизацию не хуже 10...15%. Анодный контур усилителя собран по П-образной схеме. В схеме имеется индикатор выхода для удобства настройки.

Данные катушек анодного контура

  • L1, 80 и 40 м - 20 витков 2,0 мм проводом, диаметр катушки 65 мм, длина намотки 100 мм, отвод от 10-го витка;

  • L2, 20 и 14 м - 9 витков медной трубки диаметром 5 мм, длина катушки 85 мм, диаметр 35 мм по оси трубки, отвод от 6-го витка;

  • L3, 10 м - 4 витка медной шины 10x2 мм, диаметр катушки 35 мм, длина 70 мм.

Накальный дроссель, как и в предыдущих схемах, можно выполнить без сердечника, либо на торроидальном ферромагнитном кольце с проницаемостью порядка 25...100. Применение его позволяет уменьшить число витков дросселя, упростив тем самым конструкцию последнего и снизив потери накального напряжения. Габариты дросселя также уменьшаются. Диаметр кольца должен быть порядка 50...80 мм.


С.Бунимович, Л.Яйленко. "Техника однополосной связи". 1970 год



Радиолампы, использованные в статье:
  1. ГК-71
  2. 6П6С

Комментарии к статье:

  Добавил:  UR5QOP
хорошо бы знать результаты измерений качества SSB сигнала и соотношения входной и выходной мощности.
  Дата: 2015-11-19
  Добавил:  петя

Приращение анодного тока генераторной лампы пропорционально приращению напряжения возбуждения, т.е. усилитель обладает линейной характеристикой.
  Дата: 2015-08-17
  Добавил:  Серж
Преимущество однако одно, меньше надо мощности для расскачивания усилителя, а линейность под большим вопросом.
  Дата: 2012-03-24
  Добавил:  Cергей
Грамотная, хорошая cхема.Можно применять и с менее мощными пентодами.Жаль, что в свое время эта книга мне не попала в руки.
  Дата: 2012-01-09
  Добавил:  alex
Точнее сказать это обычная модуляция на экр.сетку,а нужно что-бы рег.лампа работала по огибающей ssb сигнала и где результаты работы такой схемы? Где преимущества и недостатки?
  Дата: 2009-11-22
