Радиолюбительские антенны

Индикатор настройки антенны

Для индикации мощности в антенне применяют приборы тепловой или термоэлектрической систем, которые довольно трудно приобрести.

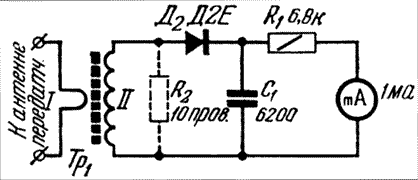

В любительской практике для этой цели можно применить магнитоэлектрический прибор с выпрямителем и ВЧ трансформатором тока. Схема такого устройства приведена на рисунке.




ВЧ трансформатор тока намотан на ферритовом кольце Ф-600 размерами 10 мм (наружный диаметр) х 6,5 мм (внутренний диаметр) х 3,5 мм (толщина). Обмотка I трансформатора содержит 3/4 витка провода ПЭЛШО 0,8, а обмотка II - 14 витков ПЭЛШО 0,3, намотанных равномерно по всей окружности кольца. Выводы обмотки I включаются в разрыв фидера антенны.

Во время работы на 40 м любительском диапазоне стрелка миллиамперметра на 1 мА будет отклоняться полностью тогда, когда через обмотку I протекает ток силой 1 А.

При шунтировании обмотки II трансформатора Тр1 резистором R2 (по схеме показан пунктиром) полное отклонение стрелки милиамперметра будет соответствовать величине тока в фидере 4 А. Резистор R2 изготовляется из нихромовой проволоки, намотанной на хлорвиниловой трубке бифилярно.


Г.Гончаров (UA9MO)."Радио" №5/1967 год
