Радиолюбительские измерения

Простой волномер
Налаживание многодиапазонного передатчика без использования соответствующих приборов практически невозможно.

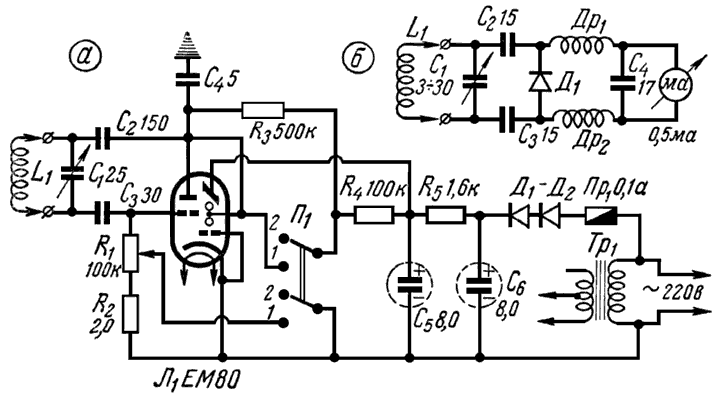

Однако во многих случаях большую помощь может оказать простой и недорогой прибор - гетеродинный волномер. Схема этого прибора представлена на рис.1а.

Рис.1

Главным элементом его является гетеродин, собранный на триодной части лампы ЕМ80 (6Е1П). Переключение диапазонов осуществляется сменой катушек, настройка контура - конденсатором переменной емкости С1. При положении переключателя П1 в первой позиции каскад начинает излучать колебания и на потенциометре R1 возникает в этом случае напряжение, пропорциональное амплитуде колебаний в контуре. Устройство при этом будет работать как гетеродинный индикатор резонанса, а светящийся сектор лампы ЕМ80 под воздействием большого отрицательного напряжения широко раскроется.

Если к контуру гетеродина близко поднести второй контур, настроенный на эту же частоту, то этот второй контур будет отбирать часть энергии, что вызовет падение напряжения на сетке лампы гетеродина, следовательно, уменьшение раствора светящегося сектора "магического глаза".

При положении переключателя П1 в позиции 2 колебания гетеродина прекращаются, и светящийся сектор "магического глаза" будет весьма узким. Устройство работает в этом случае как абсорбционный волномер. При приближении прибора к какому-нибудь контуру, генерирующему колебания, если настройка контура прибора совпадает с частотой этих колебаний, раствор угла светящегося сектора в лампе ЕМ80 увеличится вследствии поглощения контуром энергии колебаний. Момент настройки контура прибора на частоту внешних колебаний можно отмечать при этом очень точно, так как разница напряжения всего 20 мВ вызывает заметное изменение угла светящегося сектора.

В качестве конденсатора настройки С1 лучше всего использовать дифференциальный конденсатор, так как ротор его можно "заземлить". Если при изменении емкости конденсатора настройки наблюдаются провалы частоты, то следует подобрать емкость конденсатора С4.

Трансформатор Тр1 для питания накала лампы - обычный понижающий. Питание анодной цепи лампы осуществляется выпрямленным сетевым напряжением.

Диапазон частот генератора при шести сменных катушках составляет 8...160 МГц. Намоточные данные катушек приведены в таблице.


№ катушки
Диапазон, МГц
Марка провода
Кол-во витков
I
93...153
Медная шина сечением 1х5 мм
Петля длиной 70 мм
II
56...96
Медный посеребренный 0,8
3,5
III
42...77
Медный посеребренный 0,8
7,5
IV
24...42
ПЭЛ 0,7
13,5
V
13,5...24
ПЭЛ 0,7
22
VI
7,5...13,5
ПЭБД 0,4
35

Наматывать катушки следует так, чтобы их витки не сдвигались, что может вызвать изменение индуктивности. Следует обращать также внимание на качество контактов в переходных гнездах катушек.

Градуировку прибора при использовании его в качестве ГИРа лучше всего производить с помощью волномера заводского изготовления. Градуировка прибора при использовании его в качестве гетеродинного индикатора резонанса почти полностью совпадает с градуировкой при использовании его в качестве абсорбционного волномера (разница не больше 1%).

В футляре смонтированного прибора обычно остается еще достаточно места для размещения измерителя напряженности поля передатчика (рис.1б). Однако в таком измерителе необходимо использовать дополнительно микроамперметр на 0,5...1,0 мА. На стенке футляра прибора при установке измерителя напряженности следует укрепить дополнительно гнезда для включения катушек и микроамперметра.

Настройка измерителя напряженности поля осуществляется с помощью дополнительного воздушного подстроечного конденсатора 3...30 пФ. Если это устройство будет использоваться только на одном диапазоне, например УКВ, то прибор следует настроить только один раз, и подстроечный конденсатор можно заменить конденсатором постоянной емкости. Для УКВ диапазона измеритель напряженности поля нужно располагать на расстоянии 30 м от передающей антенны. В качестве катушки на УКВ диапазоне можно использовать петлю первого диапазона ГИРа.

При определении напряженности поля передатчиков очень малой мощности петлю (катушку первого диапазона ГИРа) следует заменять обычным полуволновым диполем. Микроамперметр должен подключаться в приборе только на время измерения. Детали, использованные в приборе, рекомендуется выбирать по возможности наименьших габаритов.


"Radioamator i krotkofalowiec", июнь, 1961 год



Радиолампы, использованные в статье:
  1. 6Е1П
