Радиолюбительские измерения
Простой генератор сигналов
Сигнал-генератор позволяет получать высокочастотные модулированные или немодулированные колебания, а также НЧ колебания частотой 400 Гц.

Сигнал-генератор (СГ) состоит из генератора высокой частоты, генератора низкой частоты (модулятора), выпрямителя и выходного устройства. Максимальное ВЧ напряжение на выходе СГ около 100 мВ.

Рис.1. Принципиальная схема сигнал-генератора

Диапазон частот генератора 0,11...30 МГц разбит на пять поддиапазонов:

  1. 110...360 кГц.

  2. 350...1100 кГц.

  3. 1,05...3,0 МГц.

  4. 2,95...13 МГц.

  5. 12,5...30 МГц.

Генератор ВЧ собран на левом триоде лампы Л1 (6Н3П) по схеме с индуктивной обратной связью с контуром в цепи управляющей сетки и катушкой обратной связи а цепи анода. В1 - переключатель диапазонов. С6 - плавное изменение частоты в пределах каждого поддиапазона.

Модулятор представляет собой обычный генератор НЧ, собранный на правом триоде лампы Л1 по схеме с индуктивной обратной связью. Включение модулятора осуществляется тумблером В2.

В схеме СГ применена анодная модуляция. Резисторы R1-R3 служат для выравнивания амплитуды ВЧ колебаний на поддиапазонах 1,05...3,0; 2,95...13,0 и 12,5...30 МГц. Их величины, так же как и величины R4, R7, R10, лучше всего подобрать опытным путем.

Выходное устройство СГ состоит из плавного делителя напряжения - резистора R6 и ступенчатого делителя (аттенюатора) R14-R21. Каждая ячейка понижает напряжение в 10 раз. Необходимое ослабление сигнала, снимаемое с движка переменного резистора R6, в 1, 10, 100, 1000 и 10000 раз производится переключателем В4.

Для проверки НЧ цепей используют выход Гн1.

Детали и конструкция

  • В1 - галетный переключатель одноплатный на пять положений.

  • В4 - галетный переключатель двухплатный на пять положений (из одной платы, которая используется для крепления резисторов R14...R21, удаляется подвижная часть).

  • В2, В3 - тумблеры типа ТВ2-1.

  • С1-С5 - подстроечные конденсаторы типа КПК-М.

  • С6 - КПЕ от любого вещательного приемника с максимальной емкостью 460...500 пФ.

  • R6 - СП-1а.

  • Тр2 - силовой трансформатор. Выполнен на сердечнике Ш18, набор 30 мм. Обмотка 1а содержит 1210 витков провода ПЭЛ 0,31, 1б - 910 витков ПЭЛ 0,23; повышающая обмотка 2 - 2250 витков ПЭЛ 0,16; обмотка накала 3 - 69 витков ПЭЛ 0,77. Экранирующая обмотка 4 состоит из одного слоя провода ПЭЛ 0,2. Можно использовать готовый трансформатор от лампового приемника, обеспечивающий на обмотке 2 переменное напряжение 200...250 В. Требуемое напряжение на выходе фильтра под нагрузкой (170...180 В) устанавливается подбором резистора R13.

  • Тр1 - собран на сердечнике Ш14, набор 25 мм. Обмотка 1 содержит 2600 витков провода ПЭЛ 0,15; обмотка 2 - 260 витков ПЭЛ 0,2. Можно использовать любой междуламповый трансформатор помышленного приемника.

  • L1-L6 намотаны "внавал" между щечками из гетинакса. Ширина намотки 5 мм. Катушки связи намотаны на отдельных бумажных манжетах шириной 7 мм с целью подбора оптимальной связи между контурными катушками.

  • L1 - содержит 530 витков, L2 - 180, L3 -160, L4 - 65 витков провода ПЭЛШО 0,1; L5 - 70, L6 - 25 витков повода ПЭЛШО 0,2.

Катушки генератора наматывают на полистироловых каркасах диаметром 7,5 мм с сердечником из карбонильного железа СЦР-1 (контура ПЧ ламповых телевизоров).

Все пять каркасов с катушками L1, L2; L3, L4; L5, L6; L7, L8; L9, L10 и подстроечные конденсаторы С1-С5 монтируются на гетинаксовой плате, которая крепится к шпилькам перключателя В1. Резисторы R14-R21 распаиваются на контактах переключателя В4. Для уменьшения прямого излучения ВЧ энергии конструкция помещена в металлический футляр.

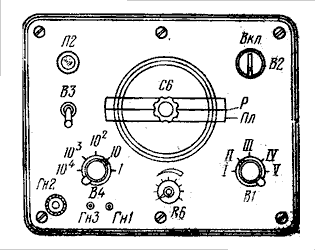

Рис.2. Внешний вид генератора ВЧ

Налаживание генератора

После проверки монтажа прибор включают в сеть и с помощью высокоомных телефонов проверяют наличие НЧ напряжения на гнездах Гн1, Гн3. Необходимую частоту подбирают конденсатором С10. Если модулятор не работает, нужно поменять местами концы у одной из обмоток трансформатора Тр1.

Наличие ВЧ колебаний проверяют с помощью милиамперметра, который включают последовательно с резистором R4 в точке "в". Если при закорачивании пластин конденсатора С6 показания милиамперметра несколько увеличиваются - генератор работает. При отсутствии генерации на каком-либо диапазоне сначала пробуют приблизить вплотную к контурной катушке соответствующую катушку обратной связи. Если это не помагает, нужно поменять местами выводы у одной из катушек обратной связи.

Установив, что ВЧ генератор устойчиво работает на всех диапазонах и что имеет место нормальная модуляция (около 30%), приступают к подгонке границ поддиапазонов и градуировке шкал. Наиболее точно это можно сделать с помощью генератора стандартных сигналов (ГСС), который включают согласно приведенной схеме.

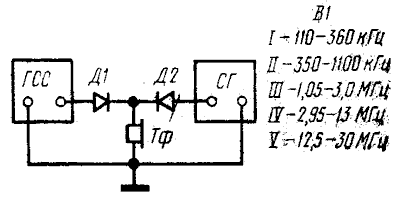

Рис.3. Схема настройки генератора

Если громкость тона биений в телефонах Тф мала, вместо них включают вход УНЧ любого приемника. Окончательную укладку отдельных поддиапазонов производят при вставленной конструкции в кожух.


Лаборатория ЦРК ДОСААФ. 1976 год



Радиолампы, использованные в статье:
  1. 6Н3П

Комментарии к статье:

  Добавил:  Юрий
Нашел родную схему-Венгрия.Схема полностью соответствует изложенной в статье.Генераторная лампа,двойной триод 6Х4 заменена на отечественную-6Н3П,2х анодный кенотрон ЕСС40-на мостовую схему на диодах Д208,изменены некоторые номиналы ёмкостей и резисторов,добавлен ВКЛ сети.Генератор работает отлично несмотря на древность,валялся много лет в сыром гараже.Эпюры выдаёт отличные,без искажений во всём диапазоне частот.
  Дата: 2014-05-04
  Добавил:  tara200606@mail.ru
анеподскажетеданныееще5катушек
  Дата: 2013-12-18
  Добавил:  Юрий
Этот сигнал-генератор очень похож на недавно мною приобретенный СГ производства Венгрии.Год нигде не указан.2лампы:Л1-генераторы:вч-5 диап.0.1-25мГГц,нч-400Гц,2лампы,вых.аттеньюатор-5 полож.SIGNAL-GENERATOR Seruotest.ORION EMG,Tipe1921,made in HUNGARY.L1ECC40,Л26Х4,обе фирмы TUNGSRAM.Конструктивно он полностью соответствует Вашему рис.2.Галетный переключатель В4 переделан точно так же.Видимо Лаборатори ЦРК ДОСААФ просто слизала этот СГ,переделав его под советские лампы и выдала как свою разработку.Кстати,этот Венгерский СГ использовался в одном Советском НИИ,работавшего на Королёва.Исправен,работает отлично.Не подскажете ли,где можно найти его схему для сравнения.Спасибо.
  Дата: 2012-08-26
