Многополосные усилители

У любителей хорошего звука часто возникают вопросы о применении двух, трехполосных усилителей. Идеальным вариантом можно считать один широкополосный динамик, но… Такие динамики если и существуют, то стоят очень дорого. И даже они не позволяют хорошо отыграть бас. К тому же многие акустические системы имеют раздельные входы для нч и сч-вч динамиков для подключения по схеме биампинг (два усилителя). У Ю.Макарова в 70-х годах были подобные конструкции.

Рассмотрим два варианта:

  1. использование фильтров акустики.
  2. использование фильтров на входе усилителя.

Первый вариант более простой, для этого нужно два (три) усилителя. В случае ламповых усилителей упрощается требования к выходным трансформаторам, так как они работают в узкой полосе. Мощность сч-вч канала может быть меньше, так как на долю НЧ приходится максимум мощности. И еще вопрос, что будет дешевле? Один широкополосный выходной трансформатор или два с узкой полосой.

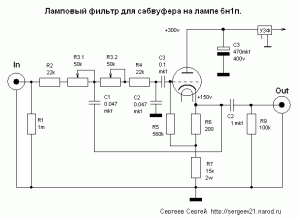

Второй вариант сложнее, те же требования что и в первом, только нужно поставить фильтр на входе усилителя. В таком случае из колонок фильтр лучше убрать. Можно применить ламповый фильтр по схеме ЛАМПОВЫЙ ФИЛЬТР ДЛЯ САБВУФЕРА на лампе 6Н1П:



Я предпочитаю двухполосное усиление с частотой раздела 60-100гц. СЧ-ВЧ КАНАЛ. Это позволяет применить для СЧ-ВЧ канала широкополосный динамик (например, 3гд-38, 3гд-32, 10гд-36, 4гд-35,4гд-28, 4а28, фостексы, визатон и т.п.) и использовать усилители на 1-2 ватта.

При необходимости можно добавить ВЧ динамик через фильтр первого порядка с частотой раздела 7000-10000гц. Основной диапазон, особо чувствительный для наших ушей, будет воспроизводится одним динамиком.

Требования к выходному трансформатору упрощаются. В крайнем случае, можно использовать даже ТВЗ 1-9. Диапазон частот у него по уровню -3дб – 40-32000 гц. Худшее значение 50-24000гц. Но даже это неплохо.

На входе достаточно поставить фильтр первого порядка на 100гц. (один конденсатор, еще лучше использовать разделительный конденсатор между каскадами, не потребуется ввода дополнительных деталей)

НЧ КАНАЛ.
Для НЧ канала необходим фильтр с регулируемой частотой среза.

ЛАМПОВЫЙ ФИЛЬТР ДЛЯ САБВУФЕРА на лампе 6Н1П. Мощность канала должна быть достаточной для применяемого нч динамика.

Требования к вых. трансу тоже упрощаются. Нет необходимости секционирования. Можно применить в качестве выходного сетевой транс ТС-180 или ТС -270.

При использовании одного канала для НЧ (сабвуфер) нужно добавить сумматор. Сумматор на лампе 6н1п. Третий- ВЧ канал Для желающих сделать трехполосную систему.
Чтобы не сжечь ВЧ динамик, надо поставить последовательно ему конденсатор, который будет не столько фильтром, сколько защитой с частотой среза ниже, чем срез в усилителе.
В ВЧ канале можно применить выходной трансформатор, намотанный на ферритовом сердечнике от ТВС (от старых ламповых телевизоров) или тот же ТВЗ1-9. Дело вкуса.


Автор: Сергеев Сергей



Радиолампы, использованные в статье:
  1. 6Н1П

Комментарии к статье:

  Добавил:  Сергей
"Идеальным вариантом можно считать один широкополосный динамик, но… Такие динамики если и существуют, то стоят очень дорого."

А как же электростатические динамики. Их можно самим сделать. Правда многие делают их без металлизированной мембраны. Я считаю это глупость, так как напряжение надо подводить более высокое, а выигрыш в качестве если и есть то ничтожный.
  Дата: 2012-04-24
  Добавил:  Horber
А можно поподробнее. В общем собрал я однотакт на 6н23п и 6п14 для сателитов. Еще есть усилок на микросхеме 20 вт для саба. Можете нарисовать по порядку схему включения этого всего для создания системы 2.1!
  Дата: 2012-02-13
