Электронный регулятор громкости
С помощью двух триодов можно построить свободный от искажений регулятор громкости.

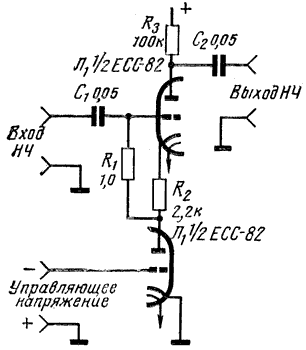

Нижняя по схеме половина двойного триода ЕСС82 (аналог 6Н4П или 6Н1П) служит катодным сопротивлением для верхней половины двойного триода. Величина сопротивления нижнего триода регулируется с помощью отрицательного постоянного напряжения, приложенного к его сетке.

Возростающее внутреннее сопротивление этого триода вызывает возростание отрицательной обратной связи для верхнего триода, отчего усиление последнего снижается.

С помощью этой схемы возможно производить регулирование громкости на расстоянии посредством изменения управляющего напряжения постоянного тока. Анодное напряжение верхнего триода должно составлять 90...250 В. Схема может быть также применена для сжатия или расширения динамического диапазона и для ограничения помех.


"Radio und Fernsehen", 1965, №8
