Двухкаскадный одноламповый усилитель НЧ

Этот усилитель отличается достаточно высокой чувствительностью и обеспечивает высокое качество звучания.

Чувствительность со входа 250 мВ. Неискаженная мощность на выходе 1,5 Вт. Полоса воспроизводимых частот 100...7000 Гц.

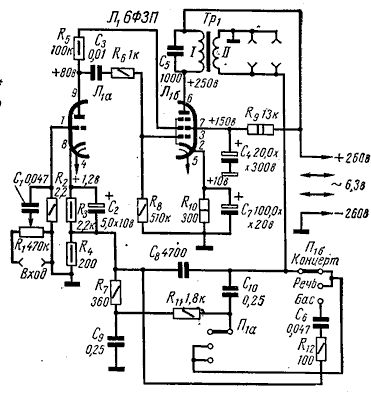

Рис.2. Принципиальная схема усилителя

Подобный усилитель может найти применение в качестве низкочастотного блока в вещательных приемниках и телевизорах, радиограммафонах и др. устройствах. Предварительный усилитель собран на триоде лампы 6Ф3П. Потенциометр R1 выполняет функции регулятора громкости. Усиленное напряжение НЧ подается на управляющую сетку пентодной части лампы 6Ф3П. Выходной каскад собран по трансформаторной схеме. Во вторичную обмотку трансформатора Тр1 включаются два громкоговорителя 1ГД-18.

Для получения высококачественного усиления весь усилитель охвачен частотно-зависимой отрицательной обратной связью, которая подается со вторичной обмотки трансформатора в цепь катода триодной части лампы (на сопротивлении R4).

Предусмотрена возможность ступенчатой регулировки частотной характеристики с помощью переключателя П1. В положении "Концерт" имеет место подъем частотной характеристики в области ВЧ и НЧ и завал в области средних частот. В положении "Речь" - подъем в области высоких частот, а в положении "Бас" частотная характеристика имеет подъем в области низких частот.

Выходной трансформатор выполнен на сердечнике Ш-19, набор 30 мм. Первичная обмотка I содержит 2400 витков ПЭЛ 0,15; вторичная II- 56 витков ПЭЛ 0,8.


Лаборатория ЦРК ДОСААФ. 1970 год



Радиолампы, использованные в статье:
  1. 6Ф3П
