Простой коротковолновый
Простой коротковолновый

Н. В. Тяпкин

Описываемый в этой статье приемник предназначен для приема станций в любительских диапазонах 10, 14, 20, 40, 80 и 160 т. По схеме он является приемником типа 1-V-1 с одной ступенью апериодического усиления высокой частоты на лампе типа 6Ж7 и двойным триодом 6Н7, работающим в качестве регенеративного детектора и усилителя низкой частоты.

В конструктивном отношении приемник весьма несложен. Наличие в нем всего лишь одного ко лебательного контура позволяет очень легко и просто наладить его без какой-либо измерительной аппаратуры. Налаживание такого приемника обычно сводится только к подбору сопротивления гридлика для получения плавного подхода к порогу генерации.

СХЕМА ПРИЕМНИКА

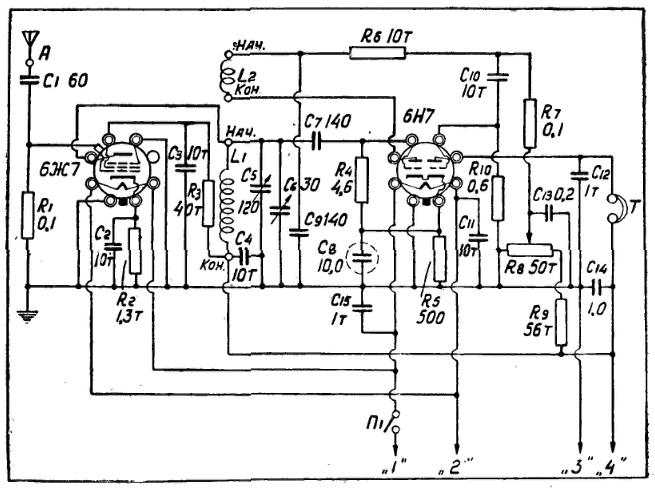

Принципиальная схема приемника приведена на рис. 1. Как видно из этой схемы, колебания из антенны через конденсатор С1 подаются непосредственно на управляющую сетку лампы 6Ж7, работающей в качестве усилителя высокой частоты. Отрицательное смещение на управляющую сетку этой лампы задается катодным сопротивлением R2 блокированным конденсатором C2; напряжение на экранирующую сетку лампы 6Ж7 подводится через гасящее сопротивление R3 - Через конденсатор Сз эта сетка соединяется, с катодом.


Рис. 1. Принципиальная схема приемника

В анодную цепь лампы 6Ж7 включен колебательный контур L1 — C5 — C6, являющийся одновременно сеточным контуром первой трнодной секции лампы 6Н7. Напряжение на анод лампы 6Ж7 подается через катушку колебательного контура L1 нижний (на схеме) конец которой соединен с цепью минуса через конденсатор С4. Верхний ее конец через конденсатор грндлнка С7 соединен с управляющей сеткой детекторной секции лампы 6Н7.

Рис. 2. Присоединение С6 к части
катушки L1

Настройка колебательного контура осуществляется переменными конденсаторами С5 и С6 с воздушным диэлектриком. Конденсатор C5 емкостью в 120 mf предназначен для установки диапазона, перекрываемого конденсатором электрического верньера С6 Емкость конденсатора С6 равна 30 mmf и выбрана так, чтобы на его шкале поместился самый длинноволновый любительский диапазон (160 m). Остальные любительские диапазоны занимают соответственно меньшие участки шкалы электрического верньера (40-метровый диапазон — около 50 делений, 20-метровый — около 30 делений и т. п.). При желании «растянуть» и остальные любительские диапазоны на всю шкалу электрического верньера статор конденсатора С6 надо присоединить не к верхнему концу катушки L1 а к отводу от одного из ее средних витков (рис. 2).

Детектирование сеточное. Сопротивление гридлика R4 должно быть соединено с катодом лампы 6Н7, а не с минусом, так как в цепь катода этой лампы включено сопротивление R5 блокированное конденсатором С8, которое задает отрицательное смещение на управляющую сетку второй триодной секции лампы 6Н7 (усилитель низкой частоты).

Рис. 3. Приемник в ящике

В анодную цепь детекторной секции лампы 6Н7 включена катушка обратной связи L2. помещенная на общем каркасе с катушкой L1. Сопротивление R6, используемое в качеcтве дросселя в анодной цепи, преграждает путь токам высокой частоты, которые отводятся в катод лампы через конденсатор С9 Анодной нагрузкой детекторной секции лампы 6Н7 является сопротивление R7 конец которого присоединен к ползунку потенциометра R8, служащего для регулировки обратной связи путем изменения напряжения на аноде детекторного триода. Диапазон регулировки этого напряжения определяется величиной сопротивления R9 являющегося одним плечом делителя напряжения R8 - R9. При указанных на схеме величинах сопротивлений R8 и R9 и при общем анодном напряжении в 240 V напряжение на аноде детектора при помощи потенциометра R8 может изменяться от 0 до 110 V, что позволяет легко подобрать режим работы детектора. Во избежание тресков при вращении ручки потенциометра R8 его ползунок соединен с общим минусом через конденсатор С13.

Продетектированное напряжение низкой частоты снимается с сопротивления анодной нагрузки детектора R7 и через конденсатор связи С10 подводится к управляющей сетке усилительной секции лампы 6Н7. Сопротивление R10 является утечкой этой управляющей сетки. В анодную цепь усилителя низкой частоты включен телефон, блокированный конденсатором C12.

Ввод высокого напряжения блокирован конденсатором С14. Во избежание фона переменного тока нить накала лампы 6Н7 должна быть также блокирована конденсаторами С11 и С15. В цепь накала обеих ламп введен выключатель П1 предназначенный для выключения приемника.

КАТУШКИ ПРИЕМНИКА

Рис. 4. Каркас для катушки

Для каждого из диапазонов приемника применяются отдельные катушки, для включения которых в центре верхней части шасси помещена четырехштырьковая ламповая панель (рис. 3).

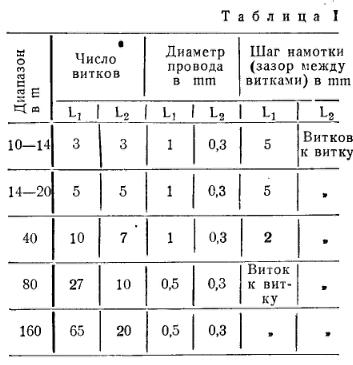

Катушки намотаны эмалированным проводом на бакелитовых каркасах диаметром 32mm. Число витков катушки контура L1 и катушки обратной связи L2 для любительских диапазонов, а также диаметр провода и шаг намотки катушек указаны в табл. 1.

Намотку катушки L1 следует начинать с верхней части каркаса. Катушка обратной связи намотана в нижней части каркаса (рис. 4). Обе катушки наматываются в одну сторону. Начало катушки L1 присоединяется к статорам конденсаторов настройки C5 и С6 а конец — к плюсу высокого напряжения. При этом для получения правильного направления катушки обратной связи к аноду детекторной секции лампы 6Н7 должен быть присоединен конец катушки обратной связи L2. а ее начало соединяется с сопротивлением R6 И конденсаторов C Расстояние катушки обратной связи от катушки настройки ориентировочно показано на рис. 4 и окончательно подбирается при налаживании приемника.

КОНСТРУКЦИЯ

Приемник собран на угловой алюминиевой панели толщиной 1.5 mm и общим размером 100X90X60 mm (рис. 5). На верхней части расположены три фарфоровые ламповые панельки. Крайние восьмиштырьковые панельки предназначены для ламп 6Ж7 и 6Н7, а средняя, четырехштырьковая панель — для катушек.

На передней стенке шасси смонтированы (слева направо): конденсатор основной настройки C5, конденсатор электрического верньера С6 и потенциометр регулировки обратной связи R8, соединенный с выключателем накала (обычный сетевой выключатель на самом потенциометре). Внизу расположены гнезда для телефона, которые должны быть изолированы от шасси.

Ротор конденсатора электрического верньера С6 вращается при помощи механического фрикционного верньера с отношением 1 : 10. Верньер может быть любого типа. Конденсатор основной настройки верньера не имеет.

Рис. 5. Монтаж приемника

Гнездо антенны вмонтировано на задней части шасси в левом верхнем углу.

Монтаж цепей выполнен жестким голым посеребренным проводом диаметром 1 mm. Так как в приемнике имеется всего лишь один колебательный контур, расположение остальных деталей схемы особой роли не играет. Надо, однако, иметь в виду, что монтаж должен быть возможно более короткий и жестким, а общий минус приемника в нескольких местах должен соединяться с шасси, ибо только это обеспечит устойчивость приема и отсутствие влияния рук на настройку. Во избежание затруднений при налаживании приемника перед установкой деталей должна быть тщательно проверена их электрическая и механическая прочность.

Угловая панель приемника по окончании его изготовления помещается в ящик. Показанные на рис. 3 и 5 шасси и ящик взяты от случайно подошедшего но размерам другого аппарата.

ПИТАНИЕ ПРИЕМНИКА

Рис. 5. Панели различных
индикаторов настройки
(вид сверху)

Рис. 7. Колодка питания

Для питания анодных цепей приемника требуется источник тока напряжением 240 V при 20 — 25 mA постоянного тока и для накала ламп 6,3 V при 1,1 A постоянного или переменного тока.

Для присоединения источников выведены четыре проводника (см. схему рис. 1): 1 и 2 — для подводки напряжения накала, 3 — для минуса анодного напряжения: 4 — для плюса анодного напряжения.

При питании приемника от батарей могут быть применены три батареи типа БАС-80 или, в крайнем случае, БАС-6O, соединенные последовательно, а для питания накала ламп — любой 6-вольтовый аккумулятор емкостью не менее 10 А/ч.

Так как делитель напряжения R8 - R9 и при выключенном накале ламп приемника будет потреблять некоторый ток от анодной батареи, то при питании приемника от батарей по окончании приема необходимо, кроме цепи накала, разрывать также и цепь анодного тока.

Питание приемника от сети переменного тока может осуществляться как от отдельного выпрямителя, так и от выпрямителя любого радиовещательного приемника, в котором имеется возможность получить переменное напряжение для накала ламп в 6,3 V и анодное напряжение порядка 180 — 240 V (например, СВД1, СВД9, СВДМ, ДП, 6Н1, 6Н25, «Пионер», «Маршалл», «ВЭФ» и др.).

В последнем случае проводники питания коротковолнового приемника присоединяются к тем точкам схемы радиовещательного приемника, где могут быть получены необходимые напряжения. Например, если у приемника есть индикатор настройки, панель которого, как правило, выведена наружу над шасси, проводники питания могут быть присоединены к ножкам панели индикатора настройки, как показано на рис. 6, без каких-либо изменений его монтажа.

При отсутствии индикатора настройки проводники 1 и 2 могут быть присоединены к патрону любой лампочки освещения шкалы, проводник 3 — к любой точке шасси, а проводник 4 — к плюсу высокого напряжения на выходном трансформаторе динамика или катушке его подмагничивания, если последняя включена в цепь плюса высокого напряжения.

Таким же образом можно получить необходимые напряжения из панели выходной лампы радиовещательного приемника, сделав предварительно из цоколя старой лампы такого же типа переходную колодку. Например, если выходной лампой приемника является лампа типа 6Ф6 или 6Л6, проводники питания присоединяются к ножкам любого цоколя от старой лампы с такой цоколевкой, как показана на рис. 7, и полученная таким образом переходная колодка вставляется в панель радиовещательного приемника вместо выходной лампы. Провод 3 может быть присоединен как к 1-й, так и 8-й ножке переходной колодки. Проводник 4 соединяется с ножкой экранирующей сетки (4-я ножка), которая в радиовещательных приемниках соединена с плюсом высокого напряжения либо непосредственно, либо через сопротивление небольшой величины.

Если силовой трансформатор приемника не рассчитан на дополнительную нагрузку и питающие напряжения при включении коротковолнового приемника сильно снизятся, следует вынуть из радиовещательного приемника выходную лампу.

Если радиовещательный приемник имеет коротковолновый диапазон, то при питании от ниже описываемого приемника следует переключить приемник па длинноволновый диапазон или вынуть гетеродинную лампу из панели.

НАЛАЖИВАНИЕ

По окончании монтажа, изготовления катушек и проверки схемы приемника надо вставить одну из катушек (лучше всего на диапазон 14 — 20 и в среднюю панель, поставить на свое место лампы приемника, включить телефон сопротивлением в 2 000—4 000 (с низкоомным телефоном приемник будет работать слабо) и включить питание повернув ручку потенциометра R8 вправо на некоторый угол от начального положения.

Установив шкалы конденсаторов C5 и С6 на одно из средних делений, надо быстро вращать ручку сопротивления R8 от начала до конца. Если при этом в телефонах будет слышен щелчок, значит обратная связь работает. Если щелчка обнаружить не удастся, нужно придвинуть витки катушки обратной связи ближе к катушке настройки. Если и при этом обратная связь не будет возникать, надо проверить величины питающих напряжений, схему приемника, правильность включения витков катушек и исправность ламп и устранить обнаруженные недостатки. Добившись появления щелчка обратной связи (возможно для этого потребуется увеличить обмотку катушки обратной связи на 1 — 2 витка), необходимо проверить работу обратной связи при всех положениях конденсатора C5. Для этого, вращая ручку конденсатора от минимума до максимума, вращением ручки регулировки обратной связи надо проверить наличие щелчка на всех участках диапазона. Если где-либо к концу диапазона или в середине его генерация возникать не будет, надо снова подобрать положение катушки обратной связи и число ее витков.

Затем подбором величины сопротивления гримлика R4 следует добиться плавного подхода к порогу генерации при плавном вращении ручки регулировки обратной связи, увеличивая, а в некоторых случаях уменьшая величину этого сопротивления на 1—2 M om.

При указанных в табл. 1 числах витков катушки обратной связи и анодном напряжении порядка 200 — 240 V генерация возникает примерно при среднем положении ползунка потенциометра R8. Это обстоятельство используется для подбора режима работы детектора. К приемнику надо присоединить антенну, настроиться на сигналы какой-либо слабой станции, работающей незатухающими колебаниями, а заметить громкость сигналов этой станции у порога генерации. Затем перемещая несколько вверх или вниз катушку обратной связи при этом генерация будет возникать в различных точках шкалы потенциометра R8), надo добиться максимальной громкости сигналов принимаемой станции, одновременно проверяя наличие обратной связи по всему диапазону.

Закончив налаживание приемника на одном диапазоне, надо таким же способом наладить его на всех других диапазонах. По окончании налаживания приемника витки катушек закрепляются каплей канифоли или воска при помощи горячего паяльника.

ГРАДУИРОВКА

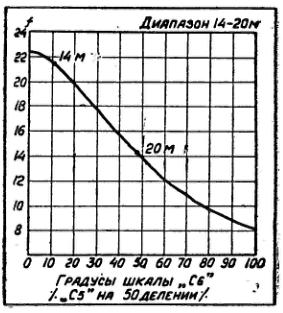

Рис. 8. Градуировка

При указанных в табл. 1 размерах катушек н установке конденсатора электрического верньера на 50-е деление его шкалы все любительские диапазоны должны разместиться примерно в середине шкалы конденсатора C5, за исключением 14-метрового, который на катушке 10-метрового диапазона получается ближе к длинноволновому концу, на катушке 20-метрового диапазона — ближе к коротковолновому концу диапазона.

Если имеется возможность произвести градуировку приемника по какому-либо генератору стандартных сигналов или волномеру, необходимо использовать ее и на основании градуировочной таблицы вычертить для каждого диапазона график зависимости частоты или длины волны от положения ручки конденсатора С5 при установке ручки электрического верньера на 50-е деление, аналогичный графику для диапазона 14 — 20 m, приведенному на рис. 8. Если такая возможность отсутствует, придется произвести ориентировочную градуировку приемника по сигналам гетеродина любого радиовещательного приемника, имеющего коротковолновый диапазон или по сигналам принимаемых станций.

Гетеродин радиовещательного приемника обычно настраивается на частоту, равную сумме частот принимаемого сигнала и промежуточной частоты приемника. Если градуировка шкалы приемника правильна и промежуточная частота, допустим, равна 450 кс, при настройке приемника на 14 000 кс его гетеродин будет генерировать колебания с частотой равной 14 000 + 450kc = 14 450 кc. при настройке приемника на 6 800 кс — равной 6 800 кс + 450 кс = 7 250 кс и т. п.

Рис. 9. Видоизменение
входной части приемника

Градуировка шкалы радиовещательного приемника в большинстве случаев оказывается недостаточно точной, тем не менее сигналами первого гетеродина можно воспользоваться для ориентировочной градуировки коротковолнового приемника в диапазоне от 19 до 50 m. Для этой цели, если приемник питается от общего с радиовещательным приемником выпрямителя, необходимо установить С6 на 50-е деление и, вращая ручку настройки радиовещательного приемника, работающего в коротковолновом диапазоне, отмечать частоту гетеродина, соответствующую различным положениям конденсатора С5 (0, 10, 20, 30 делений и т. д.). определяя частоту гетеродина, как сказано выше. Если питание приемника производится от отдельного выпрямителя или от батарей, иногда может оказаться необходимым соединить друг с другом клеммы антенна радиовещательного приемника и коротковолнового приемника. Сигналы гетеродина в обоих случаях будут достаточно громкими и легко обнаруживаются.

Ориентировочную градуировку приемника можно также произвести по сигналам коротковолновых вещательных станций, работающих на волнах около 13, 16 19, 23, 31, 49 и 75 m.

При катушке 10-метрового диапазона будут слышны радиовещательные станции, работающие на волнах около 13 и 16m. Заметив по шкале конденсатора С5. где находится середина каждого из этих вещательных диапазонов, можно ориентировочно определить, где будут находиться 10-и 14-метровые любительские диапазоны. Например, если одна группа станций слышна на 85-м делении, а другая на 75-м (13 m), то на три метра длины волны приходится примерно 85 — 75 = 10 делений, а на каждый метр 10 : 3 = 3 деления шкалы конденсатора C5. Следовательно, 14-метровый любительский диапазон будет находиться на 1 m длиннее 13-метрового вещательного диапазона, т. е. на 75 + 3 = 78 делении, а 10-метровый диапазон — на 3 ш короче 13-метрового вещательного диапазона, т. е. на 75 — (ЗХЗ) = 64 делении конденсатора C5. Таким образом может быть проградуирована шкала конденсатора C5 на всех диапазонах. Необходимо, однако, иметь в виду, что такой расчет является лишь ориентировочным, в особенности если конденсатор C5 не является прямоволновым.

При использовании катушки 20-метрового днапазона на шкале конденсатора C5 разместится пять вещательных диапазонов (13, 16, 19, 25 в 31 m ). Следовательно, 14-метровый любительский диапазон между 19- и 25-метровыми вещательными диапазонами (ближе к 19 m), 40-метровый любительский диапазон разместится между 31- и 49-метровыми вещательными диапазонами при использовании катушки 40-метрового диапазона и т. д. Несколько сложнее дело обстоит со 160-метровым диапазоном. Здесь поблизости нет вещательных диапазонов, однако, так как этот любительский диапазон занимает уже более значительный участок шкалы конденсатора C5 расположение его сравнительно легко обнаружить непосредственно по сигналам любительских станций, прослушивая работу всех станций по всему диапазону.

РАБОТА С ПРИЕМНИКОМ

Настройка приемника несложна. Конденсатор электрического верньера устанавливается в среднее положение (50-е деление), а конденсатор С5 — на середину любительского диапазона. В дальнейшем настройка приемника в любительском диапазоне производится только ручкой механического верньера конденсатора С6.

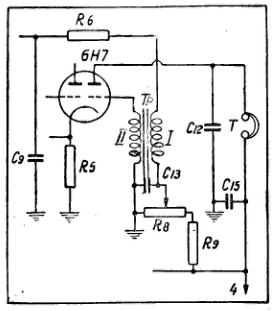

Рис. 10. Усиление низкой частоты
на трансформаторе

Прием лучше производить на паружную антенну длиной до 20 — 30 m, но можно и на комнатную. Испытания приемника производились с комнатной антенной длиной в 4 m в городских условиях, и так как уровень собственных шумов приемника настолько мал, что наступление генерации детектора проявляется лишь в виде слабого шороха в телефоне, то на такую антенну возможен прием очень дальних станций. В частности, во время испытаний приемника на наиболее «активном» 20-метровом диапазоне была прослушана работа любителей очень многих стран со средней громкостью сигналов r-З-r-4. При использовании наружной антенны громкость сигналов возрастает в два-три раза.

Приемник работает надежно и устойчиво, влияние рук на настройку отсутствует. Применение заземления не оказывает заметного влияния на качество работы приемника.

В тех случаях, когда для приема применяется длинная наружная антенна и это позволяют размеры шасси приемника, выгодно сделать переменными конденсатор связи с антенной С1 и сопротивление R1 (рис 9). В этом случае сопротивление R1 может быть использовано в качестве регулятора громкости, а конденсатором C1 можно подобрать наивыгоднейшую связь с антенной на каждом любительском диапазоне, при наличии же поблизости какой-либо мощной местной станции избавиться от помех. Емкость конденсатора C1 должна быть около 80 — 100 mmF.

Коэфнциент усиления ступени низкой частоты приемника может быть еще более повышен, если вместо реостатного усиления низкой частоты применить хороший междуламповый трансформатор с коэфициентом трансформации от 1:3 до 1 : 6 (рис. 10). В этом случае конденсатор С10 и сопротивления R7 и R10 окажутся ненужными. Наконец, регулировку обратной связи в приемнике можно производить при помощи конденсатора С9, применив на этом месте переменный конденсатор. При этом потенциометр R8 должен быть заменен сопротивлением в 50 000 ом , а конец сопротивлений R7 должен быть присоединен к точке соединения сопротивлений R8 и R9. Конденсатор С13 из приемника удаляется.

При всех этих вариантах схемы все остальные цепи приемника остаются без изменений.


Автор:  Н. В. Тяпкин (Радио №3 1946)
