Однотактный ламповый гитарный усилитель

Это небольшой ламповый усилитель для электрогитары, который был сделан некоторое время назад. Его мощности 5 Вт более чем достаточно, чтобы играть дома. Предусилитель выполнен на основе ламп EL84 и ECC83 (подобрать советские аналоги будет не проблема). Силовой трансформатор на 100 Вт. Выходной трансформатор от старого кинескопного телевизора и имеет два выхода - выход 8 Ом динамика и 4 Ома. Выходное переключение сопротивления обеспечено резистором.

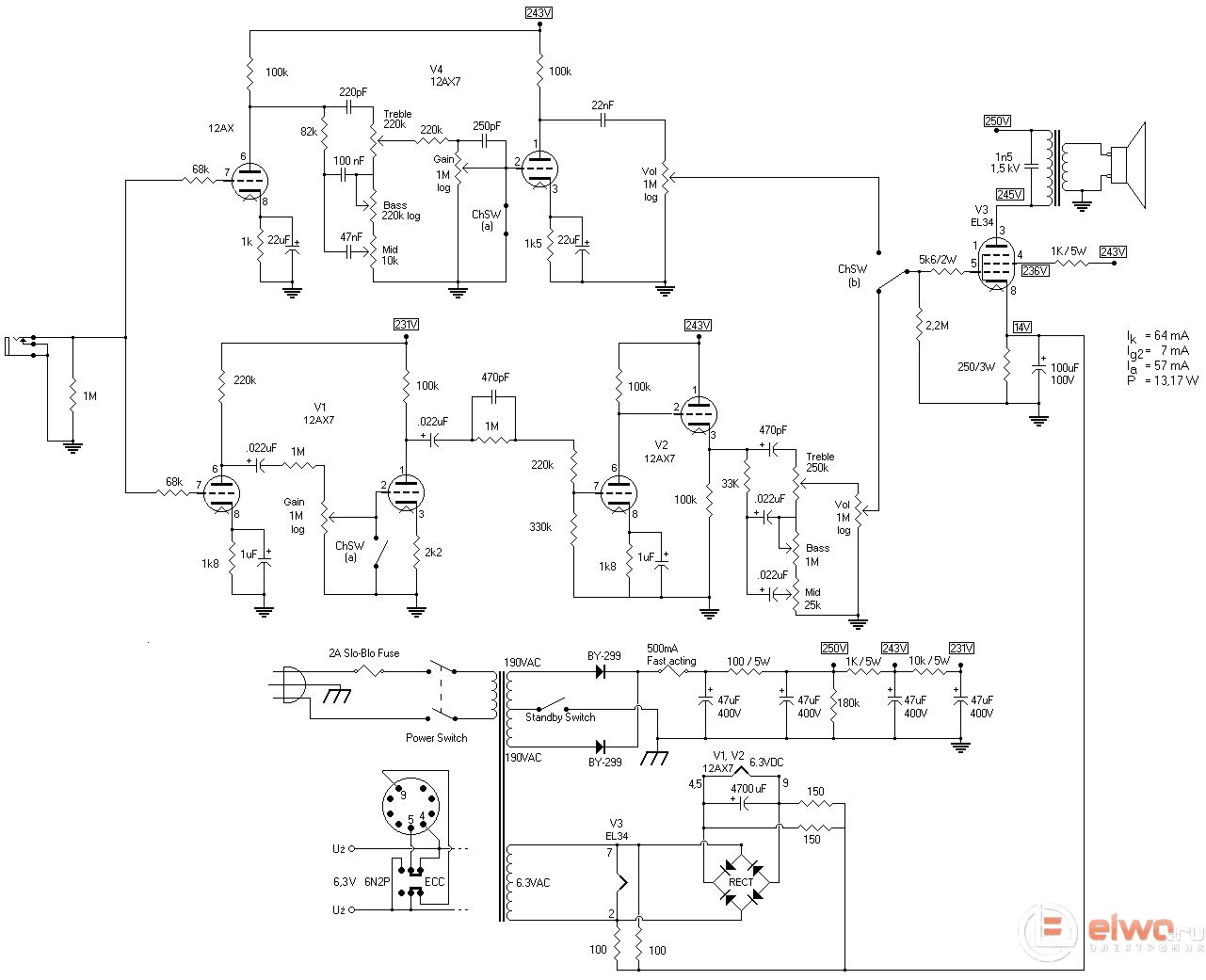

Схема гитарного SE УНЧ на лампах

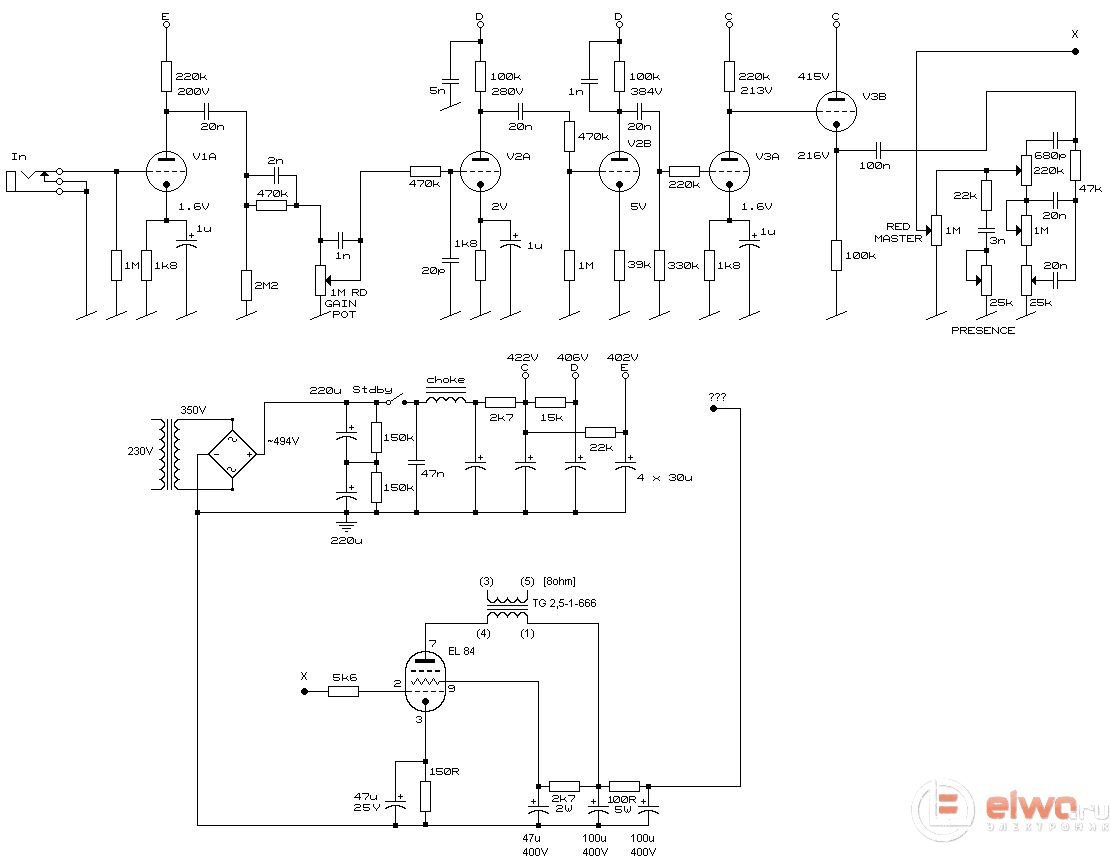

Тут 2 варианта схемы, из которых было собрано нечто среднее. Вы уже сами выбирайте по возможностям и нуждам.

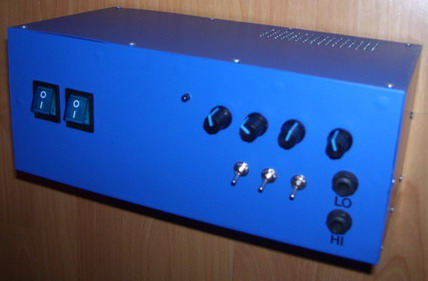

Усилитель имеет два входа: большой и малой чувствительности, 3-полосная коррекция тембров (низкий, средний, высокий). Переключатель повышения низких частот и громкость звука. Синий светодиод указывает на работу накала ламп. Два переключателя на левой стороне усилителя: сила накала и мощность анода.

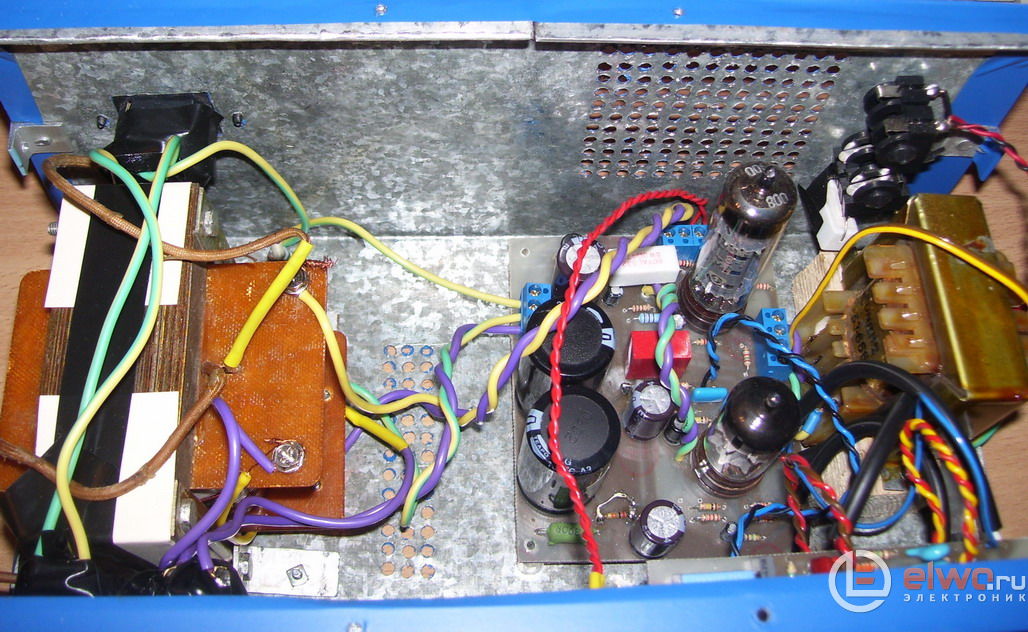

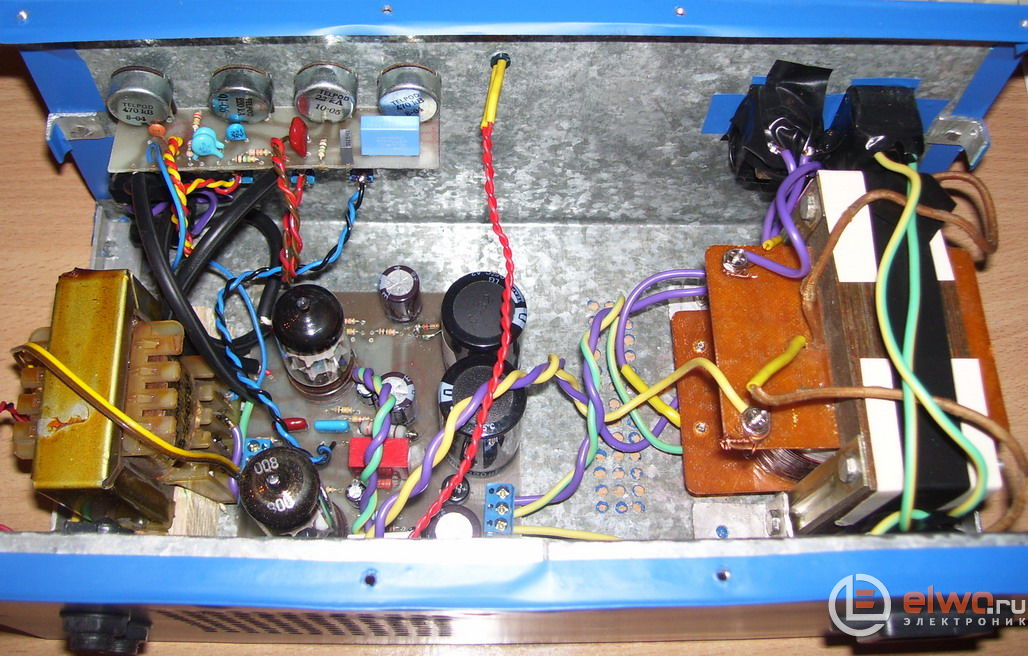

Для улучшения циркуляции воздуха сделаны отверстия в нижней части корпуса и задней части возле лампы EL84. Сам корпус выполнен из двух частей по 0,5 мм оцинкованного железа, которая согнута тисками: Обе секции крепятся угловыми алюминиевыми скобами болтами. Все держится довольно надёжно. Корпус оклеен матовой самоклейкой для мебели.

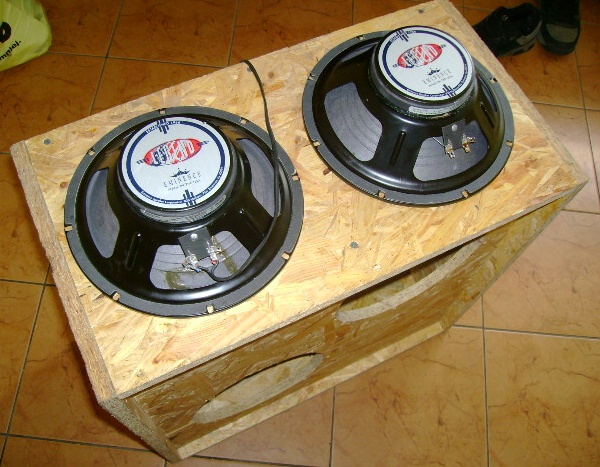

Динамик, точнее колонка, тоже сделана своими руками. Испытание на гитаре (Stratocaster HSS) полностью удовлетворило, нет гула и других лишних шумов. Так что можно смело собирать УНЧ - не разочарует.



Если хотите извлечь из EL34 максимум, рекомендуем источник питания на трансформаторе с выходным напряжением 230 - 250 В, потому что напряжение менее 200 В будет слишком низкое и выходной трансформатор на Raa = 2k не раскроет потенциал.
