Ламповый усилитель высокого качества

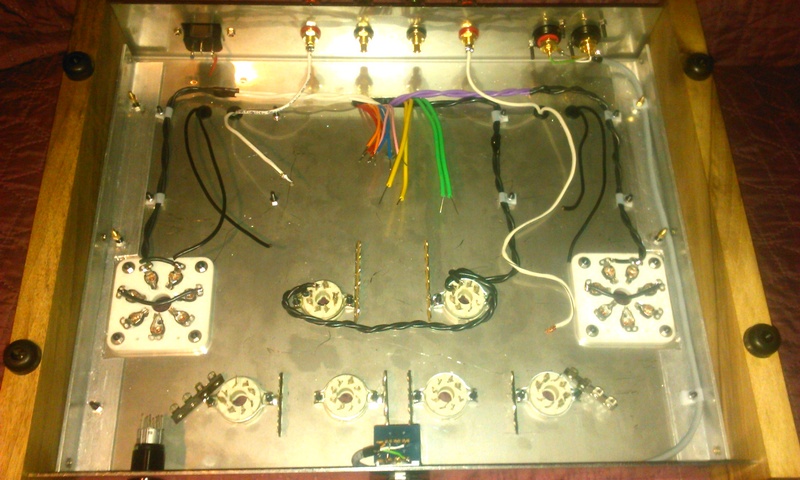

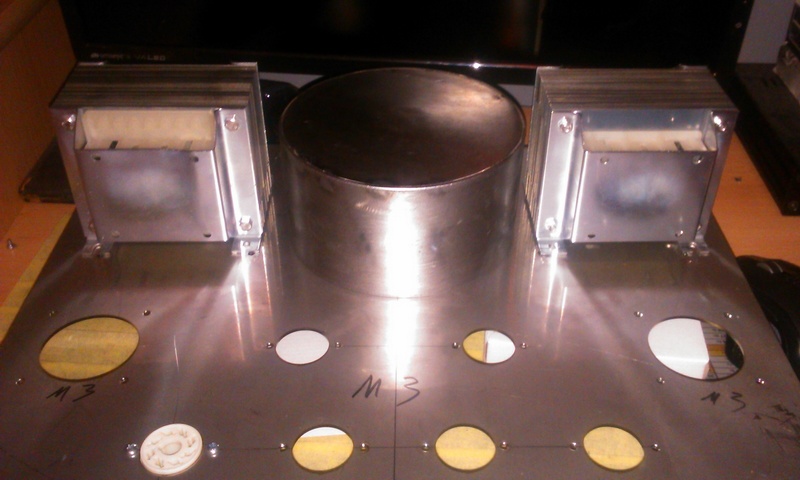

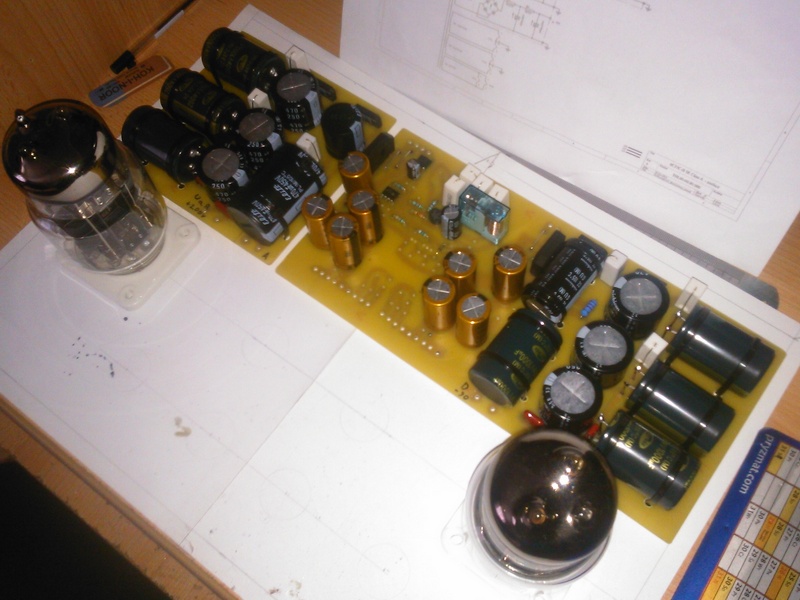

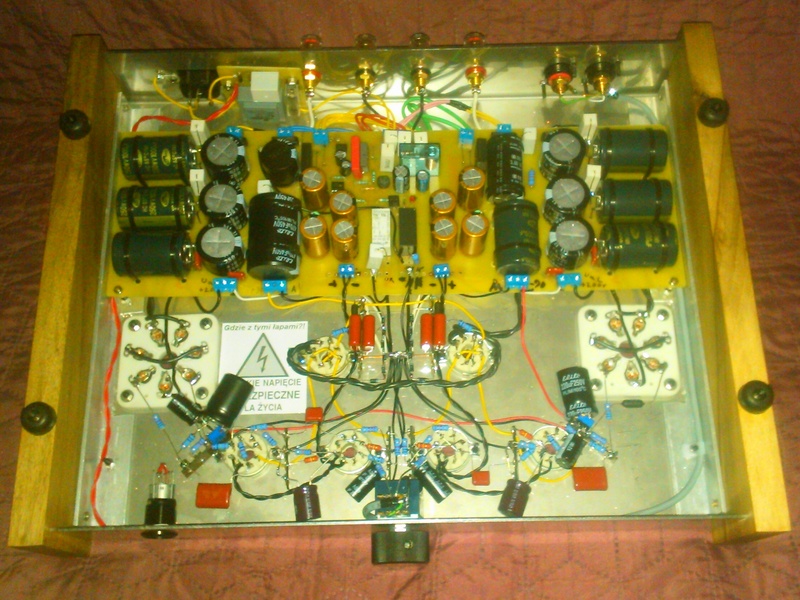

Работа над этим ламповым усилителем продлилась почти год. Вначале планировалось собрать корпус из алюминиевого листа 2 мм, но учитывая вес трансформаторов был в итоге выбран лист нержавейки 2 мм. По бокам для красоты и подчёркивания винтажности были прикреплены деревянные накладки. Процесс изготовления конструкции показан на фото и особенностей не имеет: разметить, просверлить, прикрутить, спаять детали.

Схема SE на 6C33C и 6H8C

Схема SE на 6C33C и 6H8C лампового унч

Здесь показана только усилительная часть с лампами SE на 6C33C и 6H8C, остальное в архиве. Вот файл pdf с полной схемой УНЧ.

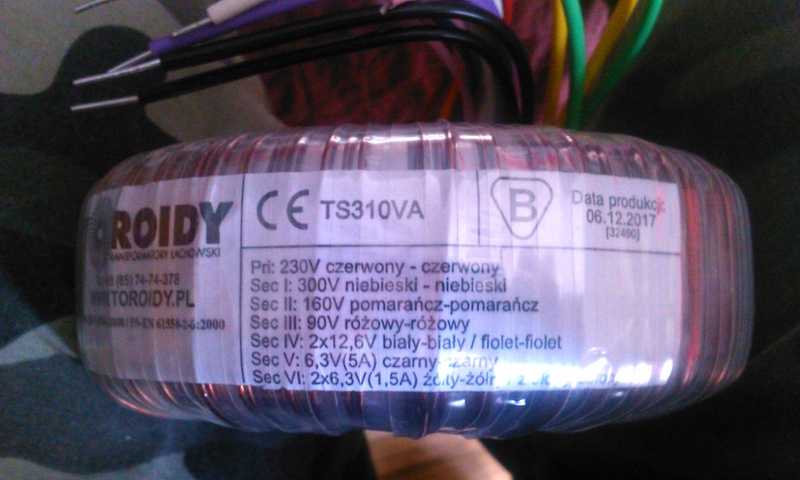

Сетевой трансформатор стандартный тороидальный на 300 Вт. Он предназначен специально для ламповой техники. Все напряжения вторичных обмоток видно на фотографии.

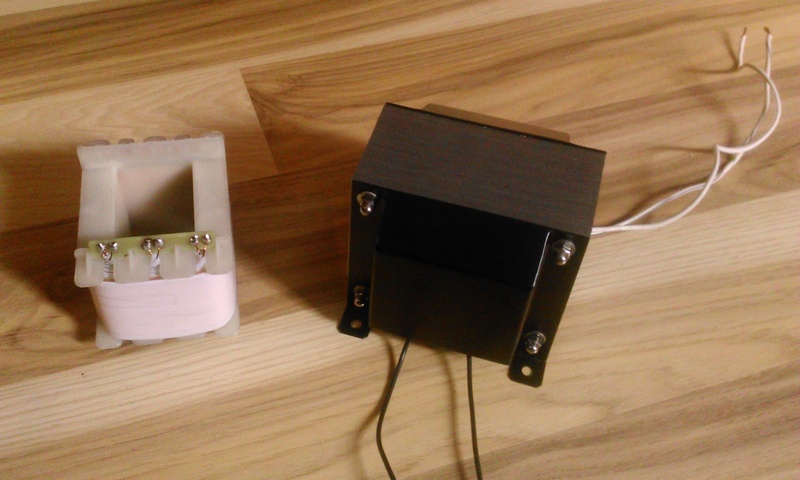

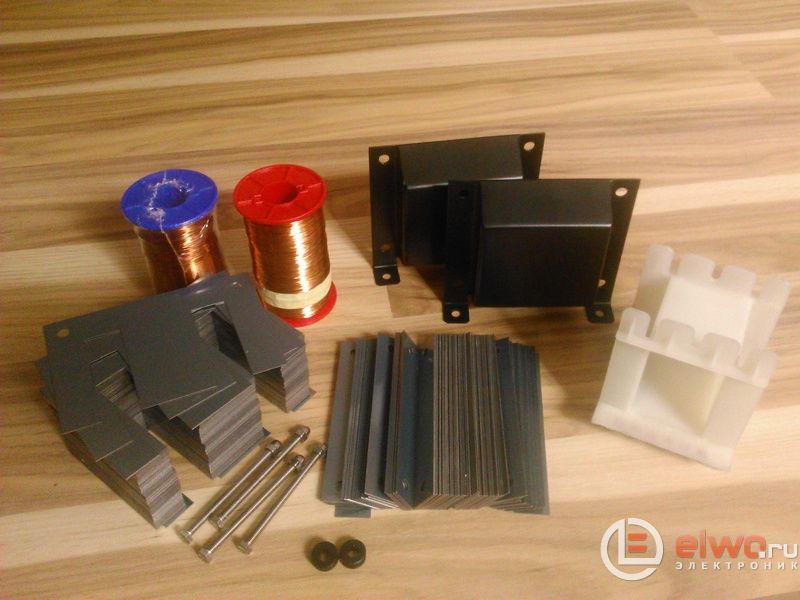

Трансформаторы для звука были перемотаны из EI 102/51. Первичная обмотка - 7 секций проволока 0.4 мм, а вторичная - 6 секций, 0.55 мм, Импеданс 600 Ом, сопротивление анода 46к, коэффициент трансформации 8:1.

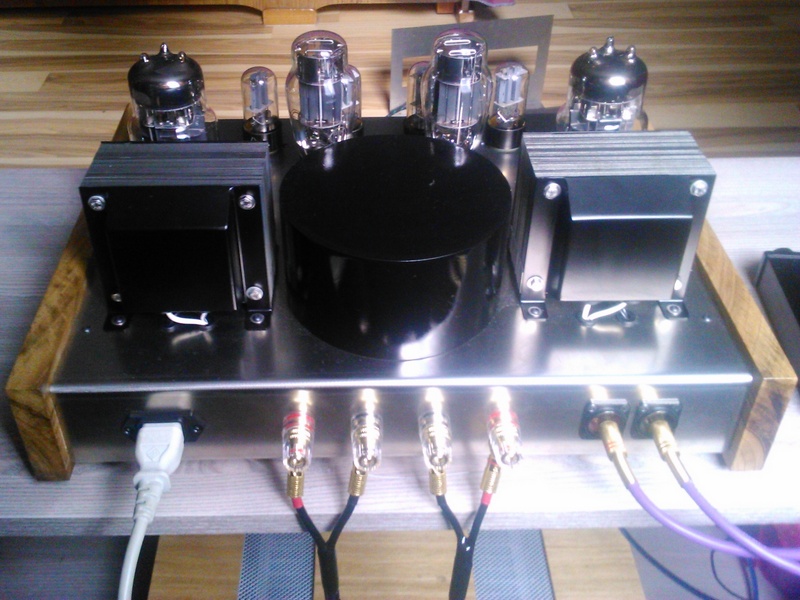

В целом, звуком очень доволен и удивлен гладкостью и ровностью спектра, нету завалов по частотам ни вниз, ни вверх. Звучание УНЧ вышло действительно высокого качества, которое редко услышишь от самодельных схем.


Автор:  https://elwo.ru





Радиолампы, использованные в статье:
  1. 6Н8С
  2. 6С33С
  3. 6Н13С
