Ламповые радиопередающие устройства
Переключатель диапазонов передатчика

Для коммутации катушек в оконечном каскаде можно собрать переключатель барабанного типа, используя части от КПЕ с осью из диэлектрика.

От конденсатора переменной емкости используются: ось с роторными пластинками, передняя и задняя опорные стойки с подшипниками и контактные устройства. В секциях оставляется по одной пластине, которым придается форма ножей. Скользящий контакт выполняется в виде двух медных проволочек, упруго закрепленных на изоляционной планке.


Верхние части опорных стоек конденсатора спиливаются. Им придается форма многоугольника с числом сторон соответствующим числу диапазонов. Губки для коммутации катушек изготовляются из меди и закрепляются на пластинках из высококачественного диэлектрика (микалекса, полистирола и т.д.). Катушки укрепляются на переключателе или поблизости от него.

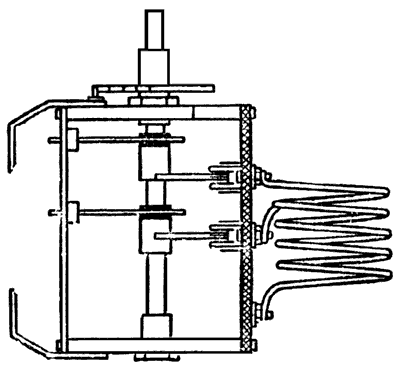

Вид переключателя на пять положений, используемый в случае непосредственной связи антенны с контуром, показан на рисунке.


В.Капралов. "Радио" №4/1956 год
