Супергетеродин с двойным преобразованием частоты

Приемник предназначен для работы в любительских диапазонах 38...40 МГц, 144...146 МГц и 420...425 МГц.

Приемник имеет высокую чувствительность 2...5 мкВ и хорошую избирательность. В приемнике использована высокая первая ПЧ - 30,5 МГц !!!

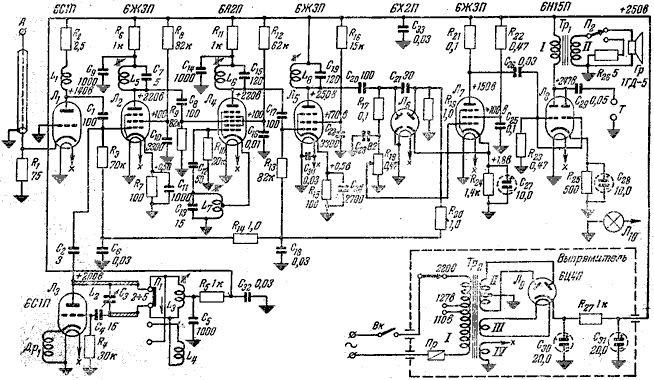

Апериодический усилитель ВЧ собран на лампе Л1 (6С1П). Использование катушки L1 повышает усиление каскада на диапазоне 144 и 420 МГц. Усиленное напряжение высокой частоты с анода Л1 подается на сетку Л2 первого преобразователя частоты.

Первый гетеродин приемника выполнен на лампе Л3 (6С1П). Для настройки приемника на частоту используется конденсатор С3. Дроссель Др1 в цепи катода лампы увеличивает амплитуду напряжения гетеродина на диапазоне 420 МГц. В анодной цепи Л2 включен одиночный колебательный контур L5C7, настроенный на первую ПЧ 30,5 МГц. Напряжение этой частоты через С8 подается на сетку лампы Л4 (6А2П) второго преобразователя частоты.

Второй гетеродин собран по схеме с катодной связью. Контур гетеродина L7C13 настроен на частоту 32,3 МГц. В анодной цепи лампы второго преобразователя частоты включен контур L6C15, настроенный на вторую ПЧ 1,8 МГц. Усилитель второй ПЧ собран на лампе Л5 (6Ж3П). Контур L8C19 в цепи анода этой лампы настроен на частоту 1,8 МГц.

Детектор и АРУ собраны на двойном диоде Л6 (6Х6С). R17C23 составляют фильтр по второй ПЧ. Второй диод лампы Л6 используется в цепи АРУ. Напряжение АРУ подается на усилитель второй ПЧ и первый преобразователь. Напряжение задержки АРУ снимается с катодного сопротивления R24 лампы Л7.

Предварительный УНЧ собран на лампе Л7 (6Ж3П). Ручная регулировка усиления - потенциометром R18. Выходной каскад собран на лампе Л8 (6Н15П).


Г.Г.Костанди, В.В.Яковлев. "УКВ приемники для любительской связи". 1958 год





Радиолампы, использованные в статье:
  1. 6С1П
  2. 6Ж3П
  3. 6А2П
  4. 6Х2П
  5. 6Н15П
  6. 6Ц4П
