Улучшение избирательности
приемников
Умножитель добротности как
составная часть КВ приемника облегчает работу оператора в условиях
сильных помех.
В приемниках высшего класса число каскадов УПЧ
достигает 3...4. При столь большом запасе усиления схема Q-умножителя
несколько упрощается, а результаты при подавлении помех он даст лучше,
чем отдельные приставки.

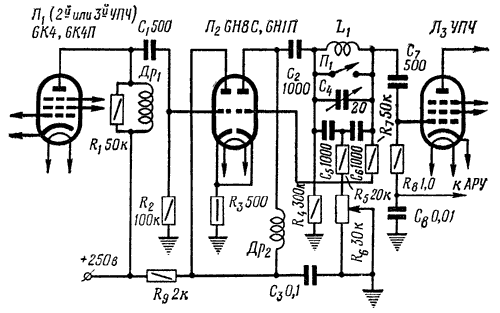

Рис.1
Как видно из схемы рис.1,
контур состоящий из катушки L1 и конденсаторов С4, С5 и С6, включен как
заградительный фильтр между двумя каскадами усиления ПЧ. Каскад,
предшествующий Q-умножителю, может быть апериодический или иметь
одиночный контур в цепи анода.
Особенности фильтра-пробки с регулируемым
сопротивлением (R6) подробно рассмотрены в статьях М.Шенберга в"Радио"
№9/1954 г. и №5/1956 г.
Левый (по схеме) триод лампы Л2 (6Н8С) работает как
катодный повторитель. Контур L1, C5, C6 имеет связь с анодом правого (по
схеме) триодалампы Л2 через конденсатор С2 и сеткой триода через
сопротивление R7. Наличие слабой обратной связи дополнительно повышает
добротность контура, а чем больше добротность катушки, тем в большей
степени будет ослаблена помеха в полосе пропускания тракта ПЧ. Степень
подавления регулируется сопротивлением R6.
При замыкании тумблера П1 умножитель добротности
выключен. Включение и выключение можно совместить с поворотом оси ротора
конденсатора С4. Индуктивность катушки L1 при Fпр=460 кГц при среднем
положении сердечника должна быть 240 мкГн. Индуктивность дросселей Др1 и
Др2 - по 2 мГн.
В приемниках с двойным преобразованием частоты, где
вторая ПЧ 100...50 кГц, в качестве фильтра для "вырезания " помехи
используются фильтры, аналогичные схеме
рис.1, но высокая добротность катушек при столь низкой ПЧ
позволяет обойтись без дополнительных мер для улучшения добротности.

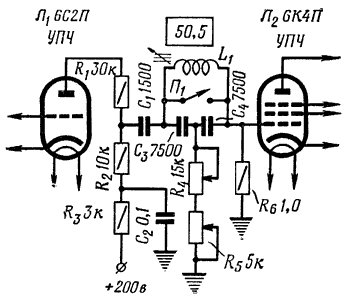

На рис.2
изображена схема Т-фильтра, применяемого в приемниках с ПЧ 50,5 кГц.

Рис.2
Дополнительные данные деталей умножителя добротности,
описанного в статье "Регенеративные усилители ВЧ и ПЧ", "Радио" №4/1962
г.
Катушка L2 в схеме Q-умножителя, собранного в
приемнике, не нужна, величина емкостной связи умножителя добротности с
анодом лампы усилителя ПЧ может быть уменьшена. При включении умножителя
добротности как приставки, за счет емкости кабеля и емкости монтажа
контур усилителя ПЧ расстраивается и, как получилось у некоторых
радиолюбителей, умножитель добротности дал общее ослабление. Благодаря
большой емкости конденсаторов С1 и С3 сопротивление на частотах
450...470 кГц в цепи C1L2C3 имеет индуктивный характер; катушка L2
оказывается включенной параллельно катушке контура усилителя ПЧ.
Подобрав величину индуктивности L2 в пределах 1,5...3
мГн (при fпр=450...470 кГц), можно скомпенсировать расстройку контура
приемника, вызываемую емкостью кабеля, соединяющего умножитель
добротности с анодом лампы первого усилителя ПЧ (если в приемнике нет
кварцевого или электромеханического фильтра, умножитель добротности
подключают к аноду лампы смесителя).
Катушку L2 легко изготовить, соединив последовательно
две-три катушки фильтра ПЧ какого-либо приемника с fпр=450...470 кГц.
Если промежуточная частота приемника равна 1600 кГц, то индуктивность L2
подбирают опытным путем в пределах 0,2...1 мГн.
Многие читатели спрашивают: "Почему конденсатор С4 (в
той же схеме) включен только при работе умножителя добротности в режиме
усиления?" Объясняется это тем, что в схеме предусмотрены два режима
усиления: "максимальный" (положение 2) и "средний" (положение 1). При
переключении настройка контура L1C7 не должна меняться. При переходе в
обычный режим "вырезания", переключение в положение 4 не должно
приводить к ослаблению сигнала принимаемой станции, поэтому конденсатор
С4 отключается (емкость его не нужно устанавливать более 10...15 пФ), и
контур расстраивается.
Чем ближе режим работы схемы к порогу генерации
(регулируется с помощью R9), тем уже будет "вырезаемая" полоса и больше
степень ее подавления.
