Конвертер для приема КВ р/станций
Конвертер позволяет принимать на любой вещательный приемник любительские станций в диапазонах 3,5; 7,0; 14,0; 21,0 и 28,0 МГц.

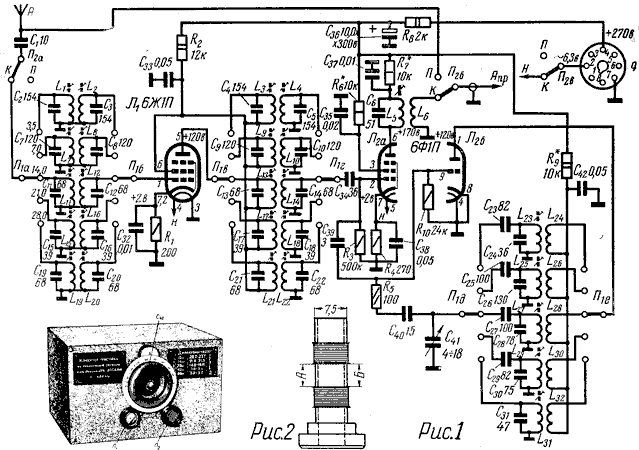

Конвертер состоит из усилителя высокой частоты, гетеродина и смесителя. Сигнал из антенны через один из полосовых фильтров с индуктивной связью L1C2; L2C3; L7C7; L8C8; L11C11; L12C12; L15C15; L16C16; L19C19; L20C20 поступает на управляющую сетку усилителя высокой частоты (УВЧ) на лампе Л1 (6Ж1П).

Нагрузкой УВЧ является полосовой фильтр L3C4; L4C5; L9C9; L10C10; L13C13; L14C14; L17C17; L18C18; L21C21; L22C22. Полосовые фильтры не перестраиваемые и настроены на среднюю частоту соответствующего диапазона: 3,57; 7,05; 14,2; 21,25 и 28,85 МГц.

Гетеродин выполнен на триодной части лампы Л2 (6Ф1П) по схеме с контуром в цепи сетки и индуктивной обратной связью. Колебательный контур каждого диапазона состоит из индуктивности L23, L25, L27, L29 или L31. Переменный конденсатор С41 является единственным органом настройки конвертера на принимаемую станцию. Он снабжен верньером для плавной настройки.

Смеситель односеточный, собран на пентодной части Л2 (6Ф1П). В нем на управляющую сетку поступают одновременно два сигнала: напряжение от гетеродина, через С39 и напряжение с выхода УВЧ, через С34. Промежуточная частота 1600 кГц. Напряжение ПЧ подается на вход приемника, который должен быть настроен на промежуточную частоту конвертера 1600 кГц.

Питание конвертера от выпрямителя приемника производится через переходную колодку. Колодка включается вместо выходной лампы и позволяет подать необходимое питание на конвертер. Выходная лампа включается в панель колодки.

Детали и конструкция

Все катушки, кроме L5L6, наматываютсч на каркасах от контуров телевизора "Рубин-102", имеющих ферритовые сердечники. Каждая из катушек L1L2; L3L4 имеет двухслойную намотку. Ширина секции 5 мм; L7-L32 имеют намотку виток к витку. Катушки, входящие в состав контуров полосового фильтра (L1L2, L3L4, L9L10 и т.д.) либо гетеродина (L23, L25L26 и т.д.), наматываются на одном каркасе (рис.2). Их данные приведены в таблице:

Диапазон, МГц Обозначение Число витков Провод Расст. между катушками
3,5...3,65 L1, L2, L3, L4 38 ПЭЛШО 0,2 10
  L23 27 ПЭЛ 0,4
  L24 12 ПЭЛШО 0,2 3
7,0...7,1 L7, L8, L9, L10 20 ПЭЛ 0,4 8
  L25
16
ПЭЛ 0,4
  L26 10 ПЭЛШО 0,2 2
14,0...14,4 L11, L12, L13, L14 12 ПЭЛ 0,4 8
  L27 12 ПЭЛ 0,6
  L28 7 ПЭЛШО 0,2 1,5
21,0...21,5 L15, L16, L17, L18 9 ПЭЛ 0,4 8
  L29 7,5 ПЭЛ 0,8
  L30 6 ПЭЛШО 0,2 1
28,0...29,7 L19, L20, L21, L22 4 ПЭЛ 0,4 8
  L31 6 ПЭЛ 0,8
  L32 6 ПЭЛШО 0,2 0,5

Табл. 1. Катушки индуктивности конвертера КВ

Катушки L5L6 намотаны на сердечнике СБ-1 и имеют L5 - 78 витков, L6 - 26 витков провода ПЭЛ 0,1. L5 занимает две секции каркаса, L6 - одну.

Переключатель П1 - галетного типа, керамический трехплатный на пять положений. П2 - двухплатный на два положения, служит для выключения конвертера и подключения антенны ко входу приемника. Платы П1 между собой желательно экранировать.

Налаживание конвертора

Начинают с проверки гетеродина. Проверить можно с помощью высокоомного вольтметра, подключив его к параллельно С42. Если гетеродин работает, то при замыкании управляющей сетки лампы (лепесток 9) на корпус, показания прибора должны понизиться. Такая проверка должна производиться на всех диапазонах. При отсутствии колебаний на каком либо диапазоне, необходимо поменять местами выводы катушек обратной связи (L24, L26, L28, L30 или L32).

Отсоединяют С34 от переключателя и к нему подсоединяют выход ГСС частотой 1600 кГц. Приемник настраивают на эту частоту и к нему подсоединяют выход конвертера. Вращением сердечника L5 подстраивают контур по максимальной громкости на выходе приемника. Далее по сигнал - генератору устанавливают границы диапазонов.

Настройка полосовых фильтров в цепях сетки и анода лампы Л1 осуществляется на средней частоте каждого поддиапазона вращением сердечников катушек. Если в процессе настройки окажется, что на краях поддиапазонов заметно понижается чувствительность конвертера, необходимо настроить один из контуров на этот участок диапазона.

Для приема радиостанций, работающих телеграфом, к приемнику необходимо добавить второй гетеродин, работающий на частоте 465 кГц, или в УПЧ применить положительную обратную связь, величина которой должна быть выше критической.

Испытания данного конвертера показали, что даже при работе с малочувствительными приемниками типа "АРЗ", "Москвич В", он обеспечивает прием дальних радиостанций.


Лаборатория ЦРК ДОСААФ. 1964 год



Радиолампы, использованные в статье:
  1. 6Ж1П
  2. 6Ф1П
