Конвертер на 28 МГц

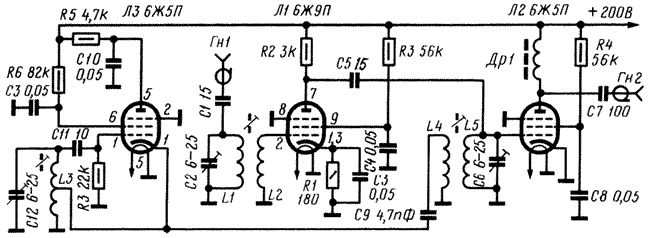

Конвертер рассчитан на работу с приемником, имеющим диапазон 2,4...3,8 МГц (например, Р-311).

Перестройка по диапазону осуществляется основным приемником (переменная первая ПЧ ).

Данные катушек приведены в таблице. Катушки намотаны на ребристых каркасах с внешним диаметром 16 мм и подстраиваются сердечниками СЦР-7 из карбонильного железа. Катушки L2 и L4 расположены между витками катушек L1 и L5 соответственно, ближе к их заземленным выводам.
Данные дросселя Др1 некритичны. Он может быть намотан, например, проводом ПЭЛ 0,1 на каркасе броневого сердечника СБ-12а до заполнения.


Обозн.
Число витков
Провод
L1
6
ПЭЛ 0,72
L2
5
ПЭЛШО 0,15
L3
6, отвод от 1,5 (снизу)
ПЭЛ 0,72
L4
3
ПЭЛШО 0,15
L5
6


Налаживание конвертера чрезвычайно просто и сводится к настройке контура L1C2 на середину диапазона 29 МГц и контура L3C12 - на частоту 25,9 МГц.


Ю.Мурастый (UB5-064-604). "Радио" №12/1975 год



Радиолампы, использованные в статье:
  1. 6Ж5П
  2. 6Ж9П
