Приставки к радиоприемникам
УКВ приставка к вещательному радиоприемнику
Радиолюбители, желающие приступить к работе в диапазоне УКВ, обычно сталкиваются с трудностью в постройке чувствительного приемника.

Без такого приемника немыслимо проведение интересных экспериментов по дальнему радиоприему любительских и вещательных УКВ радиостанций. Ниже приводится описание УКВ приставки, позволяющей принимать любительские радиостанции с амплитудной модуляцией в диапазоне 38...40 МГц.* Чувствительность приставки с вещательным приемником второго класса не хуже 20 мкВ. Избирательность ее определяется избирательностью вещательного приемника.

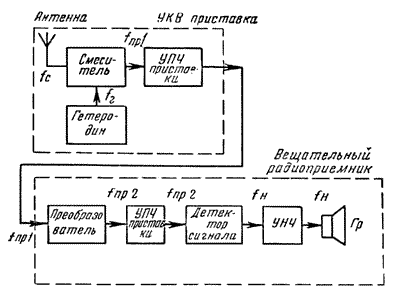

Рис.1. Блок-схема приставки

Такие супергетеродинные приемники, в которых принимаемый сигнал дважды преобразуется по частоте, называют супергетеродинами с двойным преобразованием частоты.

Принимаемый сигнал поступает на ненастраиваемый контур L1,C2, включенный в цепь сетки лампы Л1. Полоса пропускания этого контура благодаря выбранным параметрам катушки L1 получается достаточно широкой, порядка 2,5...3,0 МГц.

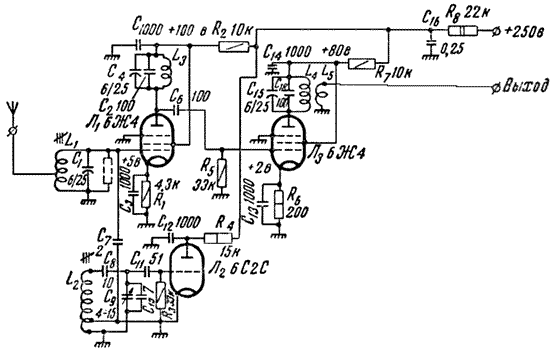

Рис.2. Принципиальная схема приставки

Как видно из принципиальной схемы, приставка содержит всего три лампы. Лампа Л1 (6Ж4) и L1, C1, L3, C2, C4 образуют смеситель, работающий в режиме односеточного преобразования. Лампа Л2 (6С2С) и L2, C9, C10 выполняет функции гетеродина, собранного по схеме "индуктивной трехточки" с зазамленным по ВЧ анодом. Лампа Л3 (6Ж4) и L4, C15, C18, L5 является усилителем промежуточной частоты.

Детали приставки

Катушки L1, L2 намотаны голым посеребренным проводом диаметром 1,0 мм на каркасах от телевизора.

  • L1 содержит 12 витков с шагом 1,2 мм. Отвод на антенну делается от четвертого витка, считая от заземленного конца катушки.

  • L2 содержит 8 витков голого посеребренного провода диаметром 1,0 мм. Отвод на катод - от второго витка, считая от заземленного конца.

  • L3, L4 содержат по 10 витков провода ПЭЛ-1 0,8 мм и наматываются на каркасах диаметром 20 мм, изготовленных из эбонита.

  • L5 наматывается поверх катушки L4 и содержит 4 витка провода ПЭЛ-1 0,42 мм. Перед намоткой катушки L5 на катушку L4 наматывается 1-2 слоя лакоткани.

Настройка осуществляется переменным конденсатором С9 с воздушным диэлектриком.

Настройка приставки

Убедившись в правильности монтажа, на приставку подают питающие напряжения и проверяют режимы ламп.

Лампа
Анод
Экранная сетка
Катод
Л1
+ 100
+ 100
+ 6,0
Л2
+ 80
-
-
Л3
+ 80
+ 80
+ 1,0

Налаживание гетеродина. Включить между анодом Л1 и шасси тестер и запомнить его показания. При закорачивании L2 анодное напряжение Л2 в случае исправного гетеродина должно уменьшаться.

Настройка контуров промежуточной частоты. От генератора стандартных сигналов ГСС-6 подают на вход приставки напряжение с частотой 10 МГц, а на выход ее включают ламповый вольтметр. Подстройкой С4 и С15 добиваются максимального показания вольтметра.

Настройка входного контура. На вход приставки включают генератор, настроенный на частоту 39 МГц. С помощью конденсатора С9 приставку настраивают на эту же частоту, при этом стрелка вольтметра должна резко отклониться. Подстройкой сердечника катушки L2 устанавливают середину шкалы на 39 МГц.

Настройка приставки без приборов

После проверки режимов ламп и убедившись в том, что гетеродин работает, соединяют выход приставки с гнездом "Антенна" приемника и настраивают его на частоту 10 МГц. Затем настраиваются приставкой на какую-нибудь любительскую станцию, по которой и настраивают контуры L3C4 и L4C15 на максимальную громкость.

Антенна

УКВ приставка может работать с обычной наружной антенной, используемой при приеме вещательных радиостанций. Такую антенну надо присоединять к приставке через емкость 20...30 пФ. Значительно лучшие результаты при работе с приставкой можно получить, применив специальную антенну, выполненную в виде горизонтального диполя.

* Ввиду того что этот диапазон в настоящее время выделен наземным служебным станциям, при перестройке входных контуров приставку можно применить на любительский диапазон 28,0...29,7 МГц.


Б.Бабаев. "В помощь радиолюбителю". Выпуск №1/1956 год



Радиолампы, использованные в статье:
  1. 6Ж4
  2. 6С2С

Комментарии к статье:

  Добавил:  Георгий Николаевич
Ну что сказать в те годы делали такие приставки,сделал и я. Конечно не для 38-40, а для приема западных "радиоголосов" на 16-19 метрах.Но в те времена в этих диапазонах уже глушилили очень сильно .Умельцы уже делали более совершенные конвертеры.С каскадом усиления вч с настраиваемыми контурами . Каскадом с регенерацией во входном контуре и т.п. Я даже сделал систему где регенаративные каскады были одновременно на входе и в УПЧ.Работала отлично.
  Дата: 2012-07-25
  Добавил:  Cергей
Еще бы схему машины времени.Я бы туда транзисторы.Оттуда антиквариат.Если серьезно - я еще тогда понял что полоса входного контура (как писал автор)- это очень плохо.
  Дата: 2012-01-04
