Ламповые радиопередающие устройства
Искусственная "средняя точка"

В оконечных каскадах передатчиков часто применяются лампы прямого накала.

Заземлять катод такой лампы лучше всего с помощью заземления отвода от середины накальной обмотки понижающего трансформатора. Если же используемый трансформатор не имеет отвода от середины обмотки накала, среднюю точку выполняют обычно с помощью резисторов.

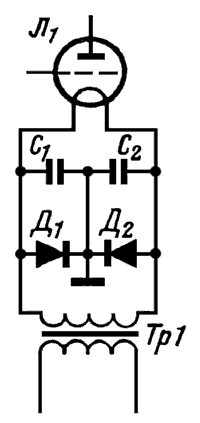

В оконечном усилителе станции UA4LK применяется схема, показанная на рисунке.

С1, С2 - 4700 пФ. Д1, Д2 - Д202.

Диоды Д1, Д2 не нагружают обмотку накала, так как они включены навстречу друг к другу. При прохождении же через диоды постоянной составляющей анодного тока лампы усилителя мощности падение напряжения на диодах не превышает 100...150 мВ. Это обстоятельство особенно важно при усилении SSB колебаний, так как смещение рабочей точки лампы усилителя из-за падения напряжения на диодах весьма незначительно и не сказывается даже при использовании ламп с высокой крутизной характеристики.

Диоды могут быть любого типа. Важно только, чтобы они могли пропустить постоянную составляющую анодного тока лампы усилителя мощности.


Ф.Козлов (UA4LK). "Радио" №2/1972 год



Комментарии к статье:

  Добавил:  электрон
да всё заебок работает ваще супер с кремниевыми диодами
  Дата: 2016-10-19
  Добавил:  Влад
Здесь нужны емкости 6800-0,01
  Дата: 2015-12-26
  Добавил:  экс
Стоит указать и обосновать тип применяемых ёмкостей.
  Дата: 2013-01-03
  Добавил:  Александр
Ну положем падает на кремниевых плосткосных диодах раз в несколько больше.
  Дата: 2012-08-11
  Добавил:  Александр
Ну, положем падает на кремниевых плосткосных диодах раз в несколько больше.Емкости применять нужно не меньше 0,033 мкф.
  Дата: 2012-08-11
