Экспериментальный QRP-передатчик

Для проведения экспериментальных связей на КВ любительских диапазонах при малой мощности был сконструирован простейший двухламповый передатчик.

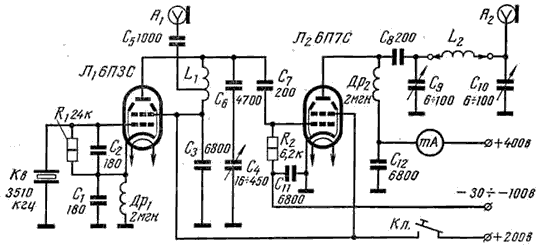

Задающий генератор выполнен на лампе 6П3С (Л1) по трехточечной схеме с емкостной обратной связью и кварцевой стабилизацией частоты.

Рабочая частота задающего генератора - 3510 кГц обусловлена примененным кварцем. В анодной цепи лампы Л1 установлен контур L1C4 , который может быть настроен конденсатором переменной емкости С4 на частоты 3510 кГц или 7020 кГц.

Второй каскад передатчика собран на лампе 6П7С (Л2) и в зависимости от значения индуктивности L2 и величины отрицательного смещения на управляющей сетке лампы может работать усилителем колебаний с частотой 7020 кГц, удвоителем (14040 кГц) или утроителем (21060 кГц).

При работе на частоте 3510 кГц, а также на 7020 кГц с уменьшенной мощностью антенну подключают к гнезду "А1", а лампу Л2 вынимают из панели. Для работы на частоте 7020 кГц с повышенной мощностью, а также на частотах 14040 кГц и 21060 кГц лампу Л2 вставляют в свою панель, а антенну подключают к гнезду "А2". Катушки L2 для различных диапазонов - сменные.

Обоз.
Частота, кГц
Вид намотки
Диаметр каркаса (оправки), мм
Число витков
Провод
L1
3510...7020
На каркасе в один слой виток к витку
30
15
ПЭЛ 0,5
L2
7020
То же
20
31
ПЭЛ 0,35
L2
14040
Без каркаса, длина намотки 50 мм
30
11
ПЭЛ 1,0
L2
21060
Без каркаса, длина намотки 35 мм
30
6,5
ПЭЛ 1,0

При измерении полезной мощности передатчика параллельно его антенным гнездам включается сопротивление 75 Ом (четыре параллельно соединенных резистора 300 Ом - 2 Вт) и с помощью лампового вольтметра измеряется падение ВЧ напряжения на этом сопротивлении. Мощность в ваттах подсчитывается по обычной формуле. Результаты произведенных автором измерений даны в таблице.

Рабочая частота, кГц
На одной лампе (6П3С)
На двух лампах Л1 и Л2
3510
8 Вт
-
7020
3 Вт
18 Вт
14040
-
6...8 Вт
21060
-
1,5...2,5 Вт

На описанном передатчике в октябре 1966 года проведен ряд интересных QSO. В качестве примеров можно назвать связи на 14 МГц с UA0MX (Уссурийск) и K2AGU, а также связь на 21 МГц с F9MC с RST - 589 при мощности передатчика всего 1,7 Вт.



И.Цапив (UB5DT). "Радио" №4/1967 год


Радиолампы, использованные в статье:
  1. 6П3С
  2. 6П7С
