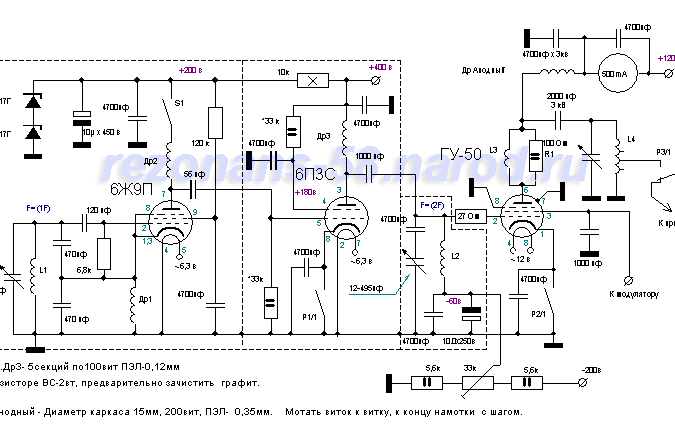

Передатчик с амплитудной модуляцией (6Ж9П 6П3C ГУ-50)



Каркас
Количество витков
Провод, сечение
L1
Диаметр- 15мм
25 вит.
ПЭЛ - 0,6мм
L2
Диаметр- 35мм
22 вит.
ПЭЛ - 0,8мм
L3
На резисторе R1
3 вит.
ПЭЛ - 1,0мм
L4
Диамерт- 60мм
35 вит.
ПЭЛ - 1,5мм

*** *** ***

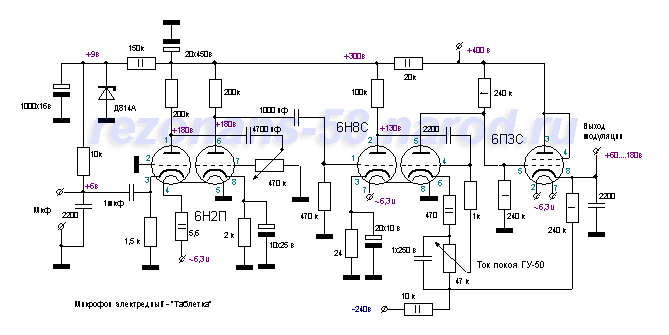

CLS-Модулятор.


*** *** ***

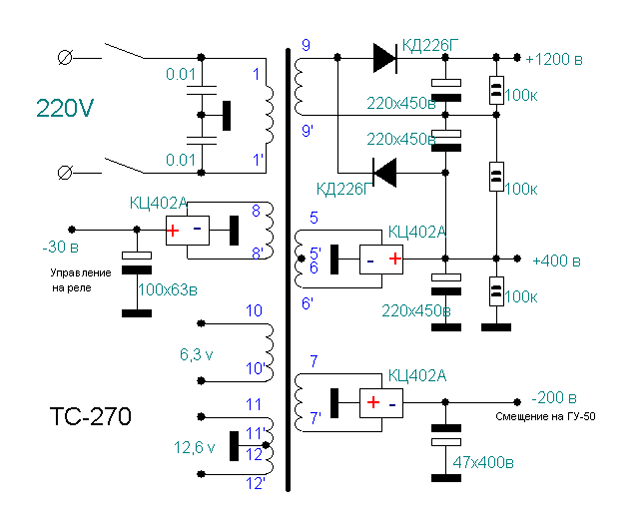

Источник питания.
(Трансформатор ТСА-270 от старого цветного телевизора).


*** *** ***

С данным выходным контуром удобно согласовать антенну типа Windom. Также можно использовать любую другую антенну.


Автор:   http://rezonans-58.narod.ru



Радиолампы, использованные в статье:
  1. 6Ж9П
  2. 6П3С
  3. ГУ-50
  4. 6Н2П
  5. 6Н8С
  6. 6П3С

Комментарии к статье:

  Добавил:  виктор
куплю передатчик на гу-50 пишите на 1234Levchenko@mail.ru
  Дата: 2017-01-03
  Добавил:  шестерка
Схема класс добавил мощи и 5000 км
  Дата: 2016-11-11
  Добавил:  дмитрий шестой
Сделал шарманку работает отлично мощность 200 вт
  Дата: 2016-10-21
  Добавил:  6п3с липецк
Уважаемые однополчане, знаете чесно уважаю анодно-экранку на ней не только качество нои уровень К.П.Д. можно достичь при той же элементной базе и обязательно применил-бы компрессор(самый элементарный для плохслыщащих)модуляция просто грамобой.А если еще шаг в пред, то это автоанодка при всех техже элементах но +4 раза по мощности. Если вас заинтересует прошу на сайт ознакомится: 6p3s-lipetsk. ru
Да и войдите в раздел музыки я на ваш взляд прокаментировать гимн Липецких радиохулиганов КРИК ЭФИРА
С уважением Владимир СК-73
Т.89056810136
  Дата: 2016-06-17
  Добавил:  Сергей
Можно сделать две ГУ50 с заземлёнными сетками.
  Дата: 2016-04-01
  Добавил:  Влад
Посмотрите журналы Радио №3,4 1980г.По этой статье делал,работал и на 6П13С при 500в анода и на ГУ-50 при 800в анода-нареканий не было.Единственное что сделал,это добавил еще один каскад усиления на 6Н2П в УНЧ,т.к не хватало модуляции.Сравнивался с выходными каскадами с CLC модуляцией,у моего аппарата с экранной модуляцией звук мягче и намного приятней читается на слух.
  Дата: 2016-02-10
  Добавил:  Александр
"подать с анода через параллельную цепочку - кондер 1 мкф типа МБГЧ на 300 вольт и резистор МЛТ-2 20 ком на экранную сетку " Влад, вот вы тут умного из себя корчите,а такоим способом подачи модуляции палитесь)))Это же срать по всей частоте.Этот способ для тех,у кого не хватает ума промодулировать сигнал,а так на раз два.
  Дата: 2016-02-06
  Добавил:  Каштан Курский
Что Вы здесь иметируете работу в эфире. Это равносильно тому заниматься аннонизмом.Лучшее включайтесь и нет необходимости вспоминать годы , когда работал. Если ты работаешь в зфире , то это должно до конца дней твоих.
  Дата: 2016-01-24
  Добавил:  ТЕПЛОХОД
Всем всем свободным я ТЕПЛОХОД КТО СЛЫШИТ ОТВЕТЬТЕ МНЕ КТО ИЗ 70-80 Г Я НА ПРИЕМЕ
  Дата: 2016-01-14
  Добавил:  ТЕПЛОХОД
ПРОСТО ТЕКУТ СЛЕЗЫ . ТЕПЛОХОД БЫЛ МОЙ ПОЗЫВНОЙ МОЖЕТ КТО СЛЫШАЛ.ВСЮ СОЗНАТЕЛЬНУЮ И НЕ СОЗНАТЕЛЬНУЮ ЖИЗНЬ ЗАНИМАЮСЬ И РАБОТАЮ РАДИОЭЛЕКТРОНИКОЙ . ТЕ 70 Е 80 ГОДЫ РАДИОХУЛИГАНСТВО ПРОСВЕТАЛА .ДА И ЗНАНИЕЙ МАЛАВАТА БЫЛО.ДА И ЗАПЧАСТЕЙ НАЙДТИ ОЙ КАК ТЯЖЕЛО БЫЛО ТЕМ БОЛЕЕ НЕ БОЛЬШИХ ГОРОДАХ . ДА И ГОРОДОМ НЕ НАЗАВЕШ РАЙОН СКОРЕЕ ВСЕГО. ТАК НАВЕРНО БУДЕТ ВЕРНЕЕ.РАБОТАЛ Я И НА 6П3С . И НА 6П3С плюс г807 и так же на выходе гу50 НУ НА ВЫХОДЕ ГУ50 ЭТО УЖЕ ПОСЛЕ СЛУЖБЫ ВС И ЧТО ХОЧУ ВАМ СКАЗАТЬ . ОНИ СТОЯЛИ НА ТАНКОВЫХ РАДИОСТАНЦИЯХ.РАБОТАЛИ ПРИКРАСНО 600 И 800 ВОЛЬТАХ. И ЕЩЕ ЗАЗЕМЛЕНИЯ ЛУЧЩЕ ДЕЛАТЬ КОНТУР ИЗ УГОЛКОВ ПРИВАРИТЬ ЖЕЛЕЗНОЙ ШИНКОЙ ВБИТЬ НА НЕ МЕНЬШЕ 1.5 МЕТРОВ В ГЛУБИНУ ОБЩИЕ СООПРОТИВЛЕНИЯ РАБОЧЕЙ ЗАЗЕМЛЕНИЯ НЕ БОЛЕЕ 4 ОМА . НУ ВСЕ ОСТОЛЬНОЕ НАВЕРНО ВЫ ЗНАЕТЕ САМИ . ЕСЛИ ЕСТЬ КАКИЕ ТО ВОПРОСЫ ПОСТАРАЮСЬ ОТВЕТИТЬ ДУМАЮ ВСЕ ТАКИ ПРАВИЛЬНО ВСЕХ СЛЫШУ НА 5-9-5 ВСЕМ 73
  Дата: 2016-01-13
  Добавил:  Яша
Схема передатчика грамотная, собирал подобные. Кое что подкорректировать, усовершенствовать и все будет окей. Не понятна подача модуляции с катода повторителя 6п3с на экранирующую сетку гу50. Но модулятор интересен отсутсвием выходного трансформатора.
  Дата: 2015-11-10
  Добавил:  кирогаз
модулятор собран по какой схеме ?
  Дата: 2015-11-07
  Добавил:  шестерка
Сделал передатчик работает на лампах гу50 мощность 50 вт на каждой антенна длинный провод
  Дата: 2015-10-24
  Добавил:  шестерка
Сделал передатчик и вещаю на два города прикольно
  Дата: 2015-10-24
  Добавил:  кирогаз.
Схема модулятора требует доработки . Катодный повторитель нарисован не верно.
  Дата: 2015-10-11
  Добавил:  Виктор.
Вот никогда не могу понять,зачем насиловать лампы?У полтинника и так срок работы 500 часов,так нужно дать на анод полторы тысячи и с ужасом наблюдать за потрескиванием и пробоем внутри в случае расстройки анодной нагрузки.Поставил ГК и живи спокойно.
  Дата: 2015-10-09
  Добавил:  Влад
Ну 1750 вольт вы,конечно,загнули.При схеме с ОК достаточно Uан=1000в.При двух ГУ-50 на выходе 150-160 ватт и ничего не греется и все работает.Если поставить одну ГУ-50,а на выход 4 штуки с ОС,то при напряжении 1200-1300в выдает 400-450 ватт
  Дата: 2015-03-19
  Добавил:  Александр
Сергей,Вы дали много советов и при этом упомянули о том,что лампу меняли раз в сезон при 800 вольтах.В таком случае вам возможно нужно немного самому поднабраться опыта,а потом давать советы другим.При правильной согласовке с антенной выходного каскада.гу-50 держат без проблем 1750 вольт,в данный момент такое напряжение я подаю на 2 гу-50.Работают уже третий год,в эфире практически каждый вечер по несколко часов,лампы практически чёрные.Так что господа учите матчасть,уж очень тут много ерунды понаписано.А схема не плохая,если руки не из жопы,хотя и позапрошлый век.
  Дата: 2015-03-14
  Добавил:  киловат
в задающий 6п15п контур 20 витков.в паралель переменнику кондюк ксо 820пф на 2 гормонику.6п3с выкинуть
  Дата: 2015-02-13
  Добавил:  Влад
По питанию сети поставить 2 конденсатора 0,01, намотать на феррите в 2 слоя по 10 витков и поставить еще 2 конденсатора,как на схеме.Антенна 8-10 метров провод идет вверх,затем сверху под углом 15 метров вниз.Кабель 50ом.Требуется хорошее заземление или 2 провода по 23-25 метров вместо противовесов.Смотреть по КСВ-метру.
  Дата: 2015-01-16
  Добавил:  Влад
Модулятор лучше сделать с экранной модуляцией-две 6Н2П и 6П3С,в аноде дроссель или первичка ТВЗ от ТV,в катоде 220ом 2ватта и С=50мкф параллельно,в экранке 4,7к 2ватта.С анода через 20к и 1мкф в параллель подать на ГУ-50 в экранную сетку и поставить с экранки на массу С=1000пф
  Дата: 2015-01-16
  Добавил:  Влад
На задающий и буфер напряжение 250в.
  Дата: 2015-01-15
  Добавил:  Влад
Л1:по управляющей сетке 68к,по экранной 3,6к. С 250в резистор 3,6к 5 ватт. Стабилитроны 2х д817в. Л2:по управляющей сетке 20к,по экранной 4,7к,параллельно КПЕ контур с отводами,примерно 1 к 5,считая снизу. Л3:по управляющей 10 к на массу через дроссель
  Дата: 2015-01-15
  Добавил:  68
А почему 6п3с обозначена обычным тетродом, а не лучевым???????
  Дата: 2015-01-13
  Добавил:  Антон
Хрень. На накалы по этой схеме нужно не 6.3 в а 12.6в. По выходу нужен п-контур. В буфере 6п3с это много. И т.д
  Дата: 2014-12-12
  Добавил:  дмитрий
Раскачка лампы гу50 на 100 вт у меня получилось подать напряжение на анод 1000 в
  Дата: 2014-10-12
  Добавил:  Влад
Кол-во витков катушки на ЗГ мало,нужно витков 60.На управляющей сетке 6Ж9П нужно поставить резистор 47-68 ком.Анодное на ГУ-50 лучше 800...900 вольт - легче работает, и лучше и дольше.Модулятор можно сделать из 6Н2П и 6П14П,в аноде 6П14П выходной транс,параллельно его обмотке кондер КСО 3300-3900 пф,чтобы не было искажений,потом подать с анода через параллельную цепочку - кондер 1 мкф типа МБГЧ на 300 вольт и резистор МЛТ-2 20 ком на экранную сетку ГУ-50.На входе 220 вольт намотать на феррите от транзисторного приемника магнитной антенны в 2 провода по 10 витков и еще поставить по конденсатору 0,01 на корпус.Обязательно сделать заземление - штырь или трубу длиной минимум 1,5м,у меня 2,5м.П-контур ОБЯЗАТЕЛЬНО!Как нарисовано - выход чуть больше,но в эфире незаметно,а соседям помеха.Антенну можно сделать ВИНДОМ 16м+32м.После кабеля намотать на феррите от магнитной антенны 10+10 витков,на середину подать с центральной жилы,а на начало - оплетку и короткий провод(16м),а на конец трансформатора - длинный провод,т.е. 32м
  Дата: 2014-09-12
  Добавил:  вАЛЕРИЙ
Модулятор собирался многими качество сигнала отличное , отсутстие модуляционного трасформатора модуляционного главное прииущество . нОЧТОБЫ ИСПОЛЬЗОВАТЬ ЛАМПУ ПО МОЩНОСТИ БЕЗ АНОДНОЭКРАНОЙ МОДУЛЯЦИИ ВЫХОДНОГО КАСКАДА НЕОБОЙТИСЬ ДА И ЕСЛИ СОБИРАЕШСЯ ТРАНСЛИРОВАТЬ МУЗЫКУ !!!а ТАК ДЛЯСПОРТИВНЫХ СВЯЗЕЙ РАБОТААЕТ ВЕЛИКОЛЕПНО !!!
  Дата: 2014-01-12
  Добавил:  Саша
понравилось
  Дата: 2013-12-19
  Добавил:  альбатрос
преминил эндуктивную связь гармоники исчезли и уменшил напрежение до 300 в
  Дата: 2013-12-04
  Добавил:  александр
отправил сообщение, что то не прошло. писал что замучила ностальгия, наверное соберу передатчик. раньше шарманил на св диапазоне.
  Дата: 2013-11-09
  Добавил:  александр
замучила ностальгия. раньше хулиганил на шарманке. теперь соберу серьезный аппарат. приходит зима времени больше будет.
  Дата: 2013-11-09
  Добавил:  пиночет
вешайтесь
  Дата: 2013-09-14
  Добавил:  игорь
схема отличная иуже в работе ипроверена никаких притензий нет.но хотелось как сказано выше поставить буфер между зг и уможителем подскажите чем заменить лампу есс-85 советуют 6н1п и еще хочу поставить вторую гу-50 но боюсь за блок питания дайте свой совет всем 73!!!!!!
  Дата: 2013-01-21
  Добавил:  влад(шлямбур!!!)
привет ВСЕМ радиолюбителям!!!ностальгия замучила!!!у меня шарманка проще!доведу до ума-отпишусь!!!схема удвоения напряжения-бестрансформаторная!подскажите-как правильно вставить схему на форум!!!
  Дата: 2012-10-25
  Добавил:  2Pac
И еще: лучше блок питания, модулятор, передатчик не собирать на одном шасси, а сделать в виде трех отдельных экранированных блоков. Модулятор можно сделать по другой схеме, главное чтоб мощность была подходящая. Все каскады передатчика должны быть разделены экранными перегородками. Расстояние между катушками(дросселями) и проводящими металлическими поверхностями должны быть не меньше диаметра этих катушек(дросселей). Это нужно учитывать при установке и экранировки катушек на металлическом шасси. Желаю всем удачи в сборки и настройке. Читайте книги по радиотехнике, смотрите образцы радиолюбительских конструкций, и не слушайте всяких умников, которые негативно критикуют все схемы - и хорошие, и плохие; говорят что якобы они их собирали, и что куча гармоник и нестабильная частота, что приедут отловят - это все чушь. Это антипропаганда радиолюбительства. Если вы не будете никому мешать, никто на вас не пожалуется, и будете работать в нужной полосе частот - никто никогда к вам не приедет. Чтобы не засорять эфир нужно не работать на автогенераторах, в передатчиках делать не менее 2-х, 3-х каскадов, на выход ставить П-контур, можно и два п-контура, включенных последовательно. Желательно еще в буферном каскаде применять умножение частоты. Передающую антенну располагать подальше от телевизионных и не работать на слишком мощных передатчиках.
  Дата: 2012-09-29
  Добавил:  2Pac
Согласен с Юрием, нормальная схема, просто нужно грамотно собрать. Если аппарат собран неряшливо, монтаж и компоновка деталей не продуманы, тогда не будет нормально работать никакой передатчик, хоть по хорошей, хоть по плохой схеме. Все зависит от качества сборки. Посмотрите фото,схемы, чертежи различных ламповых передатчиков. Почитайте книги, где даются практические советы по сборке. Что касается задающего генератора, то он собран по очень хорошей схеме, схеме Шембеля (схема с электронной связью),стабильнее ее только кварц и синтезатор. Кажется в сов.энциклопедии писалось, что данная схема успешно применялась до 70-х годов 20века, пока лампы не заменили полупроводниковыми приборами. Что касается схемы Тесла, то это обычный одноконтурный генератор с буферным каскадом. В схеме Шембеля вместо буферного каскада применяется второй контур (в данной схеме заменен дросселем). Если в анод 6Ж9П, поставить контур и настроить его на гармонику, т.е. сделать умножение частоты, то схема Шембеля не будет по стабильности частоты уступать генератору Тесла, а по экономичности превзойдет его. Так что не надо рассказывать сказки, что все плохо и ни так. Надо книжки читать и уметь собирать. На выходе ГУ-50 желательно поставить П-Контур, можно двойной. Всем удачи!
  Дата: 2012-09-28
  Добавил:  2Pac
Люди, ссори пардон, попутал схему Тесла с какой-то другой. Там одна лампа с одним контуром, но принцип как у схемы Шембеля, в сеточной цепи создаются колебания, а с анода берется ВЧ сигнал. И анодная цепь через емкость тесно связана с сеточной. Но по стабильности, мне кажется, все равно Шембель будет иметь преимущество, за счет второго контура, в кот. можно осуществить умножение, во-вторых связь сеточной цепи с анодной осуществляется через электронный поток, за счет чего развязка будет лучше между входом и выходом. И почему-то именно схема Шембеля применялась в военных радиостанциях, а не Тесла. Также данную схему задающего ген. можно немного доработать. Вместо емкостной трехточки сделать индуктивную, т.е. выкинуть дроссель из катода и вместе сним два кондера по 470 пф, включенных параллельно контуру. Катод подключить к средине катушки, т.е. сделать отвод. Резистор управляющей сетки 6,8к, включить параллельно конденсатору 120пф, но не в коем случае не параллельно контуру! В аноде 6Ж9П последовательно с дросселем др2 включить контур, настроив его на 2 или 3 гармонику. Чем ниже частота ЗГ тем лучше его стабильность. Стабильность частоты, после такой доработки улучшится, да и помех по диапазону возможно станет меньше. И еще не рекомендуется в ламповой аппаратуре монтаж на печатных платах, особенно в мощных ВЧ каскадах. Разве что только УНЧ, и слабые ВЧ генераторы можно делать на печатке, но лучше все же навесной проволочный монтаж на металлическом шасси.
  Дата: 2012-09-28
  Добавил:  Юрий
Для всех, но не для Сергея, ВСЁ здесь рабочее, только надо посмотреть на сайтах, как правильно выполнять ВЧ монтаж и модулятор от ВЧ части экранировать перегородками..ВСЁ будет работать.А вообще - совет всем "свободным вещателям" - не "лепите как прийдётса", "подсмотрите конструкции у коротковолновиков, тогда не будет "ТУПЫХ" советов и тупых вопросов..Читайте больше, прежде чем паять что либо.Благо, в инете ВСЁ давноесть !!!
  Дата: 2012-08-28
  Добавил:  сегей
что и в самом деле этот модулятор работает?
  Дата: 2012-02-26
  Добавил:  Сергей
Ну, неполучается избавиться от гармоник пролезающих по самое некуда одним контуром в выходном каскаде!!!Даже с одним "П"- фильтром не получается.Все давно проверено!Второе : нужен буферный каскад между ЗГ и удвоителем.Можно на пентоде с дросселем в нагрузке.Лучьше буферный каскад на двойном триоде (см. на этом же сайте).Иначе любая подстройка кантуров удвоителя и УМ вызывает уход частоты ЗГ.Да и паразитная ЧМ будет присутствовать.Третьe: кроме стабилизации анодного и 2-сетки обязательно нужна стабилизация тока накала в каскаде ЗГ.Реально в Питере оно гуляет на накале от 5,8 до 6,8 вольт.Особенно зимой когда все греются эл.нагревателями.Частота ползает на десятки кгц.Четвертое: почему не приенить хорошо известную схему "Тесла".Стабильность правильно налаженного ЗГ на порядок лучьше, чем у нарисованной схемы.Только чуть-чуть уступает ЗГ с кварцевой стабилизацией!Пятое: зачем нужно тратить лампу 6Н2П в предусилителе модулятора.Есть несложные схемы на транзисторах или микросхемах.Обязательно нужно убрирать пики модуляции компрессором.Качество модуляции сразу на слух улучьшается.
  Дата: 2012-01-31
  Добавил:  Сергей
Нужно-бы и еще добавить.Схема ЗГ известная как схема радиопередатчиков выпускавшихся радиозаводами "Тесла".Это совсем не то ,что найдете в Интернете набрав в поисковике "т.н. генератор Тесла" Публикацию о ЗГ найдите журнал "Радио" за 1956г.Номер хоть убей не помню - схему нарисую наизусть, хоть ночью разбуди.Там таблица с данными контуров на все диапазоны от 160 метров и далее...Следующее - двумя конденсаторами в паралель сетевой обмотки не обойдеьесь.Нужен многозвенный фильтр.Иначе,неизбежный конфликт с соседями для Вас может плохо закончиться!(сосед сейчас пошел сейчас разный и время обращаться к ментам терять не будет ментам, придет с бейсбольной битой и гармоник в эфире больше не будет!)И еще накал на лампы нужно подавать примерно за минуту до включения анодных напряжений.Лампы у Вас будут служить в разы дольше!!!Можете поставить таймер включающий анод с примерно минутным запозданием.Последнее 3-юю сетку лучьше сразу запаять на ближайшую точку шасси или общей шины печатной платы.И еще если позволите-полтора киловольта на Анод ГУ-50 подавать совершенно лишнее у меня при 600-680 вольтах их приходилось менять раз в сезон.Успехов в творчестве и берегите здоровье!
  Дата: 2012-01-31
  Добавил:  Сергей
Такие схемы достаточно часто применяли еще в 50-е.Работали вполне прилично.Непонято зачем автор закоротил микрофон на такое низкое сопротивление?Подал бы на сетку уровень сигнала возрастет в пару-тройку раз.В древности,в катод просто включали угольный микрофон.Для речи вполне хорошее качество.В передатчиках работавших от аккомуляторов главное была экономичнось с CLC.
  Дата: 2012-01-17
  Добавил:  ИГОРЬ
Всем ночер добрый,ваще конкретный сайт вспоминаю старое,,,заинтриговал модулятор этой схемы,когда соберу отпишусь 73!!!
  Дата: 2012-01-07
