Коротковолновый конвертер

Лампово-транзисторный конвертер (рис. 1) предназначен для приема любительских радиостанций в диапазонах 10, 14 и 20 м и рассчитан на совместную работу с приемником, имеющим плавную перестройку в диапазоне 4,5—5,0 МГц. При разработке конвертера основное внимание было уделено снижению комбинационных помех и помех от перекрестной модуляции. С этой целью в тракте ВЧ конвертера применены лампы, обладающие более линейными по сравнению с биполярными транзисторами характеристиками, использовано неполное включение входного и анодного контуров в каскаде усиления ВЧ, а также введен смеситель; собранный по квазибалансной схеме.

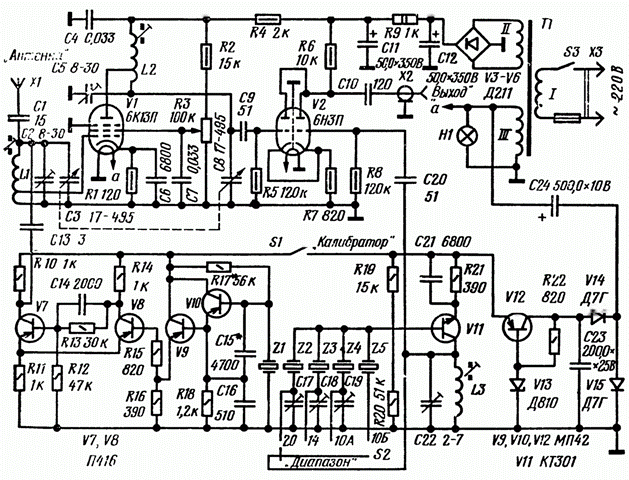

Рис. 1. Принципиальная схема конвертера

Рассмотрим работу конвертера. Принимаемый антенной сигнал высокой частоты поступает через конденсатор С1 на входной контур конвертера, перестраиваемый секцией C3 сдвоенного конденсатора переменной емкости в диапазоне 10—30 МГц. С входного контура сигнал подается на усилитель ВЧ, собранный на лампе V1 по схеме с общим катодом. Оптимальное усиление каскада на различных частотах обеспечивается регулировкой напряжения на экранной сетке (переменный резистор R3).

С анодного контура L2C5C8 усиленный сигнал ВЧ смешивается в квазибалансном смесителе на лампе V2 с сигналом гетеродина, поступающим на сетку правого триода. Весь спектр сигналов разностной частоты снимается с нагрузки смесителя (резистор R6) и подается на вход приемника, с которым работает конвертер. Настраиваются на нужный сигнал ручкой перестройки приемника.

Гетеродин конвертера собран на транзисторе V11 по схеме, обеспечивающей возбуждение кварцевых резонаторов как на основной частоте, так и на частотах механических гармоник, что позволило использовать сравнительно доступные низкочастотные кварцевые резонаторы. Так, при указанной промежуточной частоте конвертера 4,5—5,0 МГц для диапазона 20 м (14,0— 14,5 МГц) подходит кварцевый резонатор Z2 с частотой 6,333 МГц, для диапазона 14 м (21,0—21,5 МГц) — резонатор Z3 с частотой 5,5 МГц, для диапазона 10м — 10А (поддиапазон 28,5—29,0 МГц)—резонатор Z4 с частотой 8 МГц, а для диапазона 10 м — 10Б (поддиапазон 29,0—29,5 МГц) — резонатор Z5 с частотой 8,166 МГц. При этом с помощью контура L3C22 (а на диапазонах 10А, 14 и 20 м еще и один из конденсаторов С17—С19) кварц возбуждается непосредственно на частоте механической гармоники.

Для повышения точности настройки по частоте системы конвертер — приемник и проверки ее стабильности в конвертер введен кварцевый калибратор (транзисторы V7—V10). Каскад на транзисторе V10 представляет собой бесконтурный кварцевый генератор. Возбуждаемые им колебания частотой 100 кГц (частота резонатора Z1) снимаются с резистора R18 и поступают на эмиттерный повторитель на транзисторе V9. С выхода эмиттерного повторителя сигнал подается через резистор R15 на триггер Шмитта, собранный на транзисторах V7 и V8. Здесь синусоидальный сигнал преобразуется в прямоугольные импульсы частотой следования 100 кГц, имеющие крутые фронты и спады, что обеспечивает широкий спектр гармоник частоты 100 кГц. Через конденсатор С13 эти импульсы подаются на входной контур усилителя ВЧ. Выключатель 5/ служит для подсоединения к калибратору источника питания.

Ламповая часть конвертера питается от выпрямителя на диодах V3—V6, транзисторная — от электронного стабилизатора на транзисторе V12 и кремниевом стабилитроне V13. Постоянное напряжение на стабилизатор подается от выпрямителя, собранного по схеме удвоения напряжения на диодах V14, V15 и конденсаторах С23, С24.

Трансформатор питания Т1 — от электрофона «Юность». Вместо него можно использовать любой другой трансформатор мощностью не менее 20 Вт с напряжением (под нагрузкой) на обмотке II около 200 В, а на обмотке III— 6,3 В.

Постоянные резисторы — МЛТ, переменный R3 — СП-1, конденсаторы постоянной емкости — КСО-1, КТК или БМТ-2, электролитические СП, С12 — К50-3, С23, С24 — К50-6, построечные — КПК-М, переменные C3, С8 — любой сдвоенный блок конденсаторов переменной емкости, обеспечивающий указанное на схеме изменение емкости.

Катушки индуктивности намотаны виток к витку на самодельных каркасах диаметром 8 и длиной 25 мм. Внутри каркасов по резьбе перемещаются подстроечники из карбонильного железа. Катушки Ы и L2 содержат по 10 витков провода ПЭВ-2 0,7. Отвод у катушки L1 сделан от 3,5 витка, а у катушки L2 — от 6,5 витка, считая от нижнего по схеме вывода. Катушка L3 содержит 12 витков такого же провода.

Вместо указанных на схеме транзисторов МП42 (V9, V10, VI2) подойдут любые транзисторы серий МП16, МП39—МП42 (транзистор V10 должен быть со

статическим коэффициентом передачи тока не менее 40). Транзисторы П416 (V7, V8) можно заменить на П401—П403, П422, П423, ГТ308. Выпрямительные диоды V3—V6 должны быть с обратным напряжением не менее 350 В и средней силой выпрямленного тока не менее 50 мА (например, Д7Е, Д7Ж, Д209—Д211, Д226Б).

Если выбрать другой диапазон перестройки приемника (например, 6,0—6,5 МГц), можно использовать кварцевые резонаторы наборов «Кварц-3» и «Кварц-4», имеющиеся на базе Посылторга. В этом случае схема гетеродина остается без изменений, лишь параллельно подстроечным конденсаторам придется подключить постоянные, емкость которых зависит от частоты соответствующих кварцевых резонаторов.

Детали конвертера, за исключением анодного выпрямителя и органов управления, размещены на печатных платах. Ламповые каскады смонтированы на плате размерами 100 X 55 мм. Для установки ламп использованы керамические панели с экранами. У панелей срезают центральные лепестки и ушки крепления. Плата кварцевого гетеродина имеет размеры 65 X 45 мм. Резонаторы Z2—Z5 крепят с помощью керамических панелей на плате размерами 55 X 35 мм. Она установлена в подвале шасси. Плата выпрямителя и стабилизатора напряжения питания транзисторной части конвертера размерами 55 X 35 мм также установлена в подвале шасси.

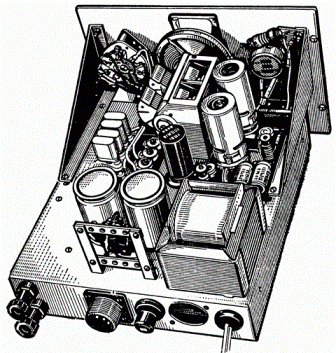

Конструкция конвертера и расположение некоторых плат показаны на рис. 2.

Налаживание устройства начинают с настройки гетеродина. Переключатель S2 переводят в положение «10Б» (поддиапазон 29,0—29,5 МГц), ротор конденсатора С22 устанавливают в среднее положение и вращением подстроечника катушки L3 добиваются возбуждения резонатора Z5, контролируя наличие генерации, например коротковолновым любительским приемником или высокочастотным вольтметром, подключенным параллельно катушке L3. Далее подстроечником катушки L3 и конденсатором С22 устанавливают нужную частоту колебаний гетеродина (24,5 МГц). Затем переводят переключатель 52 в положение «10А» и вращением ротора конденсатора С19 добиваются частоты колебаний гетеродина, равной 24 МГц. Аналогично устанавливают частоту гетеродина при переводе переключателя в положения «14» (16,5 МГц) и «20» (19 МГц — здесь частота гетеродина выбрана выше частоты сигнала), в каждом случае пользуясь своим построечным конденсатором (соответственно С18 и С17).

Кварцевый калибратор настраивают так. Параллельно резистору R15 подключают осциллограф и включают напряжение питания (выключатель S1). Если колебаний нет, уменьшают емкость конденсатора С15. При отсутствии колебаний заменяют резистор R17 цепочкой из переменного (100 кОм) и постоянного (20 кОм) резисторов. Вращением движка переменного резистора добиваются возникновения генерации, а затем измеряют получившееся сопротивление цепочки и устанавливают в калибратор постоянный резистор соответствующего номинала.

Рис. 2. Вид на монтаж

Триггер Шмитта в налаживании практически не нуждается.

Далее настраивают усилитель ВЧ. К конвертеру подключают приемник, с которым он будет работать, и подают питание на калибратор. В диапазоне «10Б» настраиваются на одну из гармоник калибратора (роторы конденсаторов СЗ, С8 при этом должны быть почти полностью выведены). Вращением роторов конденсаторов С2 и С5 добиваются максимальной громкости приема. Переключают конвертер на диапазон «20», вводят роторы переменных конденсаторов C3, С8 примерно на 80% и настраиваются приемником на гармонику калибратора. Вращением подстроечников катушек L1 и L2 добиваются максимальной громкости сигнала.

Данные операции повторяют несколько раз, причем движок переменного резистора R3 должен находиться в фиксированном положении, например в верхнем по схеме.

После этого можно подключить к конвертеру антенну (желательно наружную) и прослушивать работу любительских радиостанций.

Дополнение:

Какие исправления надо внести в схему?

а) Конденсатор С23 электролитический. Его вывод, отмеченный знаком «плюс», должен быть подключен к общему проводу (корпус);

б) Место соединения резисторов R19 и R20 должно быть соединено с базой транзистора V11.

Какие резонаторы из наборов «Кварц-3» и «Кварц-4» и на какой диапазон можно применить в конвертере?

При выборе первой ПЧ в пределах 6,0—6,5 МГЦ можно использовать кварцевые резонаторы из наборов «Кварц-3» и «Кварц-4».

Без переделки УВЧ конвертера можно использовать резонаторы на частоты 8 МГц (Z2—20 м); 15 МГц (Z3— 14 м); 22 МГц (Z4 — 28,0—28,5 МГц); 22,5 МГц (Z5— 28,5—29,0 МГц).

При выборе ПЧ 6,0—6,5 МГц можно использовать также резонаторы 10 МГц (диапазон 80 м) и 13,5 МГц (диапазон 40 м). В этом случае необходимо перестроить УВЧ на эти частоты. При указанных в статье данных катушек L1 и L2 УВЧ обеспечивает перекрытие диапазона 10—30 МГц.

Автор: А. Безруков («ВРЛ» №65)
Отсканировал: Слава Иванов (ra3qdp@mail.ru)
Распознал: Павел Крыницкий



Радиолампы, использованные в статье:
  1. 6К13П
  2. 6Н3П

Комментарии к статье:

  Добавил:  Андрей
Работал очень хорошо.Думаю потому что на входе стояла оч.удачная лампа 6К13П.Без калибратора пользоваться тяжело.Здесь не обозначена блокировочная емкость по цепи питания транзисторных каскадов.
  Дата: 2012-10-16
  Добавил:  sparks
Да , собирал я когда - то такой конвертер для "Волны-К" , без калибратора и с одним кварцем в гетеродине ( 22,5МГц) .
  Дата: 2012-06-07
  Добавил:  sparks
Да , собирал я когда - то такой конвертер для "Волны-К" , без калибратора и с одним кварцем в гетеродине ( 22,5МГц) .
  Дата: 2012-06-07
  Добавил:  Сергей
В основном собирали что бы "слушать голоса".Схема работала хорошо.Вместо кварцованого гетеродина,кварцы всегда были редкостью(особенно на нужные частоты) ставил гетеродин плавного диапазона.Лучьше всего,конечно работала схема "Tesla"(cмотри журналы "Радио" за 1956 год(номер не помню).А так конветрер работал может быть даже лучьше чем другие.
  Дата: 2012-01-04
