Конвертер на 28,0...29,7 МГц

 Конвертер представляет собой приставку к вещательному приемнику, имеющий СВ диапазон, для приема любительские станций в диапазоне 28,0...29,7 МГц.

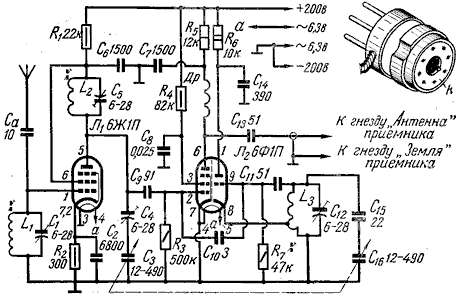

Конвертер содержит всего две лампы. Первая лампа Л1 (6Ж1П) используется в качестве усилителя ВЧ, который смонтирован по схеме последовательного питания с непосредственным включением контура L2C5C4C3 в анодную цепь. На входе включен резонансный контур L1C1, настроенный на середину любительского диапазона 28,85 МГц.

Входной контур не перестраивается, он имеет достаточно широкую полосу пропускания. Усиленный лампой Л1 сигнал выделяется на контуре L2C5C4C3. Настройка на принимаемую станцию осуществляется конденсатором С3. Для уменьшения коэффициента перекрытия по частоте последовательно с ним включен укорачивающий конденсатор С4. Подбирая величины С5, С4 можно добиться, чтобы при крайних положениях конденсатора С3 контур L2C5C4C3 перекрывал диапазон частот 28,0...29,7 МГц.

Основное назначение УВЧ - увеличение избирательности по зеркальному каналу, увеличение чувствительности конвертера, а также уменьшение уровня собственных шумов преобразовательного каскада. Преобразователь частоты работает на триод-пентоде Л2 (6Ф1П). Гетеродин - на триодной части лампы по трехточечной схеме с катодной связью.

Односеточный смеситель собран на пентодной части лампы Л2. На управляющую сетку подаются одновременно два сигнала: напряжение от гетеродина через С10 и усиленное напряжение сигнала с выхода УВЧ через С9. В результате в анодной цепи Л2 образуются колебания ПЧ 1500 кГц. Напряжение ПЧ с дросселя Др через С13 подается на вход приемника (гнезда "Антенна", "Земля"). Приемник должен быть настроен на частоту 1500 кГц.

Детали и конструкция

Все катушки самодельные. L1, L2, L3 намотаны на ребристых полистироловых каркасах от приемника "Родина-52". L1 содержит 8 витков, L2 - 5 витков, L3 - 6 витков, с отводом от 2,5-го витка. Все катушки намотаны проводом ПЭЛ 0,64 с шагом намотки 3 мм. Дроссель Др наматывается на каркас от катушки ПЧ приемника "Октава". Намотка производится "внавал" проводом ПЭЛ 0,12 до заполнения.

КПЕ можно использовать от любого приемника. Питать конвертер можно от выпрямителя приемника, если он имеет запас по мощности, с помощью переходной колодки. Колодка вставляется вместо выходной лампы приемника, а последняя вставляется в переходную панель. При напряжении +200 В, приставка потребляет ток 10...14 мА.

Конвертер монтируется на шасси размером 180x110x40 мм, изготовленном из дюралюминия толщиной 2,5 мм. Контур L1C1 следует установить в верхней части шасси, а контур L2C5 в подвале шасси.

Налаживание

Правильно собранный конвертер начинает работать сразу. Проверить работу гетеродина можно высокоомным вольтметром, включив его между анодом (лепесток 1) и минусом анодного напряжения. При замыкании сетки лампы Л2 (лепесток 9) на катод (лепесток 8), напряжение на аноде триода должно понизиться, если гетеродин работает.

Соединение выхода конвертера со входом приемника осуществляется отрезком коаксиального кабеля. Приемник настраивается на частоту 1500 кГц. Затем устанавливают границы диапазона гетеродина с помощью сигнал-генератора (СГ) катушкой индуктивности L3 на длинноволновом краю - 28,0 МГц и конденсатором С12 на частоте 29,7 МГц. После установки границ диапазона приступают к градуировке шкалы.

Затем переходят к проверке сопряжения анодного контура L2C5C4C3 с контуром гетеродина. Конвертер настраивают на частоту 28,0 МГц. На эту же частоту устанавливается сигнал-генератор. Услышав работу СГ, вращением сердечника L2 и ротора С4 добиваются, чтобы сигнал частоты модуляции на выходе приемника был слышен наиболее громко. Затем конвертер и СГ перестраивается на частоту 29,7 МГц и изменением емкости С5 снова добиваются наибольшей громкости сигнала частоты модуляции на выходе приемника. При хорошем сопряжении анодного контура с контуром гетеродина изменение емкости подстроечных конденсаторов С4 или С5 на крайних точках поддиапазона (соответственно на частотах 28,0 и 29,7 МГц) вызывает уменьшение уровня громкости сигнала на выходе приемника.

Настройка входного контура L1C1 приемника осуществляется на частоте 28,85 МГц подстроечным конденсатором С1 или сердечником катушки L1.


Лаборатория ЦРК ДОСААФ. 1969 год



Радиолампы, использованные в статье:
  1. 6Ж1П
  2. 6Ф1П

Комментарии к статье:

  Добавил:  ut7mn
В1969 году.учась в школе со своим другом сотворили это устройство.слушали 10 метровый диапазон почти круглые сутки.прохождение было отличное.досих пор дух захватывает.
  Дата: 2012-10-21
  Добавил:  Александр
Конверер - для меня это был заработок! Народ хотел слышать что-то кроме "первой программы".
  Дата: 2012-08-09
  Добавил:  Александр
Извините!Букву "т" в слове пропустил. "Захлестнули"- воспоминания.
  Дата: 2012-08-09
  Добавил:  Антон
Антенну подключал к отводу L-1.если не путаю от 1,5 или 2 витков.Вместо подстроечника С-1 у меня стоял воздушный подстроечник.Пробовал ставить 6Ж38П.Чутье подскакивало раза в 2 или даже больше.Делал и для приема "голосов", работал хорошо.
  Дата: 2012-08-02
  Добавил:  Сергей
Отлично работали.Делали их в основном для приема "радиоголосов" на диапазонах 19,16,13 метров.Сов.власть очень не любила эти диапазоны.У меня до сих пор работают такие приставки одна к ТПС-58(у него диапазон кончался 18 Мгц) и "Рига-10" там диапазон вообще урезан до 25 метров.На входе отлично работает Q - множитель.Параметры системы конвертер-приемник в это случае на уровне хороших связных приемников.
