Школьная радиостанция на 28 МГц
Конвертер

Конвертер предназначен для приема любительских радиостанций в диапазоне 28,2...29,7 МГц на обычный вещательный приемник. В данной радиостанции таким базовым приемником служит приемник "Казахстан". Высокочастотный сигнал усиливается, а затем поступает на смеситель. Туда же подается сигнал от гетеродина. Вследствие нелинейности характеристики лампы в анодной цепи возникают колебания промежуточной частоты, изменяющейся по диапазону 10,2...11,7 МГц. Эти частоты выделяются входными цепями базового приемника. При этом получается приемное устройство с двойным преобразованием частоты.

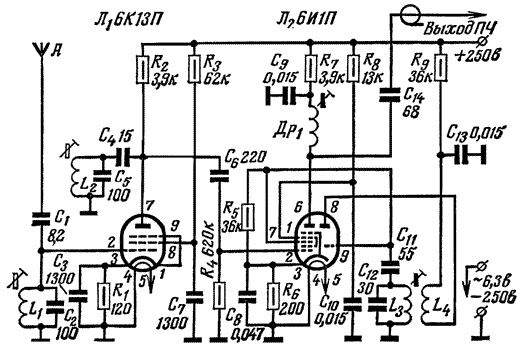

Принципиальная схема конвертера показана на рис.2. Принимаемый сигнал поступает на входной контур L1C2. Связь этого контура с антенной емкостная, через конденсатор С1.

Рис.2. Принципиальная схема конвертера

Усилитель ВЧ - резонансный, собран на лампе Л1 (6К13П), в анодную цепь которой включен контур L2C5. Для получения более равномерного усиления по диапазону контур L1C2 настроен на частоту 29,2 МГц, а L2C5 - на частоту 29,5 МГц. Усиленный сигнал через конденсатор С6 поступает на двухсеточный смеситель, выполненный на гептодной части лампы Л2 (6И1П). На триодной части этой же лампы собран гетеродин с трансформаторной обратной связью. Преобразованный сигнал принимаемой радиостанции снимается с дросселя Др1 и через конденсатор С14 подается на вход базового приемника.

Конструкция и детали

Конвертер собран на латунном шасси толщиной 0,8...1,5 мм размером 140х70х32 мм, которое установлено на задней стенке приемника.

  • Катушки L1 и L2 - от блока УКВ ЧМ радиолы "Латвия". Они имеют по 7 витков луженого провода, их индуктивность - 0,28 мкГн. Катушки настраивают при помощи медных сердечников диаметром 5 и длиной 10 мм.

  • В качестве катушки контура гетеродина применена катушка от радиолы "ВЭФ-Радио" второго КВ диапазона, настраиваемая при помощи ферритового сердечника. На катушке L4 оставлено 15 витков. Можно также применить катушки от любых других приемников, а также изготовить самостоятельно.

  • Дросселем может служить любая длинноволновая или средневолновая катушка. Автором применена катушка фильтра ПЧ радиолы "ВЭФ-Радио".

  • В контурах могут быть применены конденсаторы КТК, КДУ, КПМ, КТ серого, синего или голубого (лучше всего - серого) цвета.

  • Остальные конденсаторы - КСО, СГМ, КЛС, резисторы - МЛТ, ВС.

Выход конвертера соединен с базовым приемником при помощи отрезка экранированного провода длиной 180 мм.
Расположение деталей показано на рис.3.

Рис.3. Расположение деталей конвертера

Настройка конвертера

Настройку конвертера начинают с проверки режимов ламп. Затем настраивают гетеродин. Его генерацию можно обнаружить при помощи базового приемника. Если гетеродин не работает, необходимо поменять местами концы катушки L3.

Для установки частоты гетеродина можно использовать базовый приемник, настроив его на частоту 18 МГц. При этом антенной приемника служит небольшой отрезок провода, расположенный вблизи катушки гетеродина. Затем, подключив конвертер к приемнику, находят любительскую радиостанцию и при помощи сердечников катушек L1 и L2 настраивают контуры на максимальную громкость. Для более точной настройки контуров на частоты 29,2 и 29,5 МГц необходимо отыскать станции, работающие вблизи этих частот.

Конвертер обеспечивает уверенный прием большого числа любительских радиостанций. Длительное время он работал на ряде сельских и городских коллективных радиостанций и получил хорошую оценку.

Дополнение

"Радио" №3/1974 с.62. По каким данным можно изготовить дроссель Др1 конвертера?

Дроссель Др1 конвертера можно намотать на каркасе диаметром 12 мм из органического стекла. Обмотка, выполненная проводом ПЭЛ 0,12, состоит из двух последовательно соединенных секций, по 130 витков в каждой. Ширина секций 3 мм, расстояние между ними 2 мм. Индуктивность дросселя 860 мкГ.


Н.Задорожный (RB5GAB). "Радио" №7/1971 год



Радиолампы, использованные в статье:
  1. 6К13П
  2. 6И1П

Комментарии к статье:

  Добавил:  валерий донецк
с увч принимает здорово. на входе поставил диоды встречно паралельно от статика.брал года 4 назад.на вход увч еще ставлю контур с переменником.контур диаметром 10 мм .внутренний.6витков провод 2 мм.для нч диапазонов использую ферритовый стержень диаметром 10 мм длинной гдето 13 см.слушаю от 0 до 40 мгц.приемником доволен.это за деген 1103.
  Дата: 2013-03-22
  Добавил:  валерий донецк
с увч принимает здорово. на входе поставил диоды встречно паралельно от статика.брал года 4 назад.на вход увч еще ставлю контур с переменником.контур диаметром 10 мм .внутренний.6витков провод 2 мм.для нч диапазонов использую ферритовый стержень диаметром 10 мм длинной гдето 13 см.слушаю от 0 до 40 мгц.приемником доволен.
  Дата: 2013-03-22
  Добавил:  Сергей
Хорошая схема.Простая.Пользовал с тем же "Казахстан-2".Замечаний несколько: В выше упрмянутом "Казахстане" гетеродин питается стабилизированным 150 в. напряжением (СГ-1П).Ток накала стабилизирован бареттером.А уж в гетеродине конвертера это сделать сам бог велел.Иначе устанете ручку настройки крутить.Совсем не помешает ручная регулировка усиления в каскаде УВЧ (6К13П для того этот пентод и создавался).Подавать анодное напряжение лучьше так же как это сделано в том же "Казахстане" через отдельный тумблер "анод"(или питайте чарез кенотрон).
  Дата: 2012-01-09
